Gnybtų bloko rinkinys, skirtas PCB DeLOCK 66506

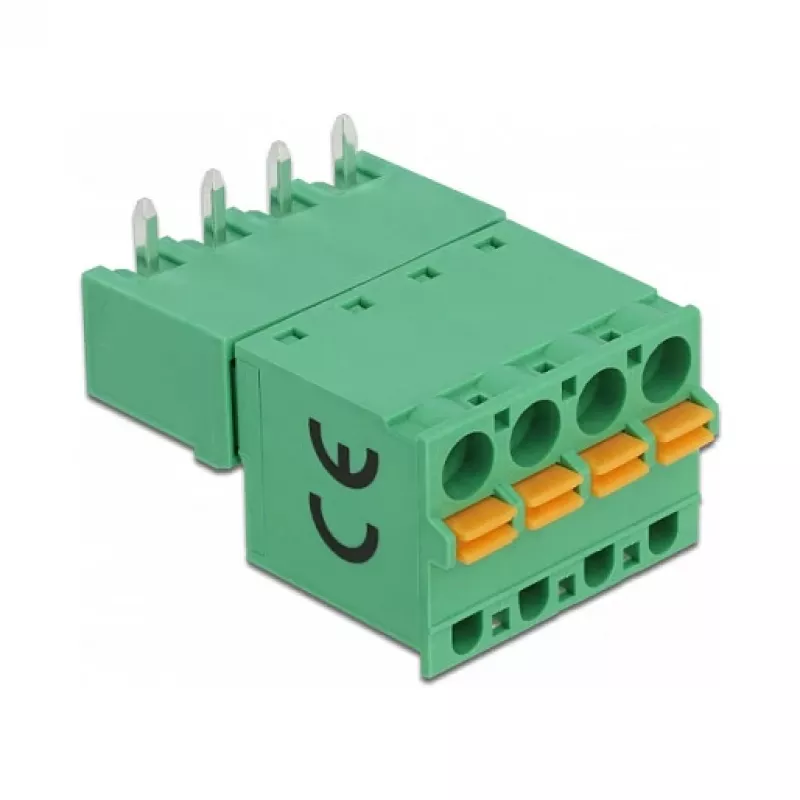

DeLOCK gnybtų bloko rinkinys, skirtas PCB 66506, yra 4 kontaktų, horizontaliai montuojamas gnybtų blokas su 5,08 mm žingsniu, skirtas prilitavimui prie spausdintinės plokštės, kad būtų užtikrintas nuimamas dviejų komponentų sujungimas. Kompaktiški matmenys – 15 mm plotis, 25,6 mm gylis ir 10,8 mm aukštis – daro jį tinkamu plokštės lygmens programoms, kuriose reikalinga maža, patikima jungtis. Gaminys yra žalios spalvos ir skirtas bendroms PCB sujungimo užduotims.

Privalumai

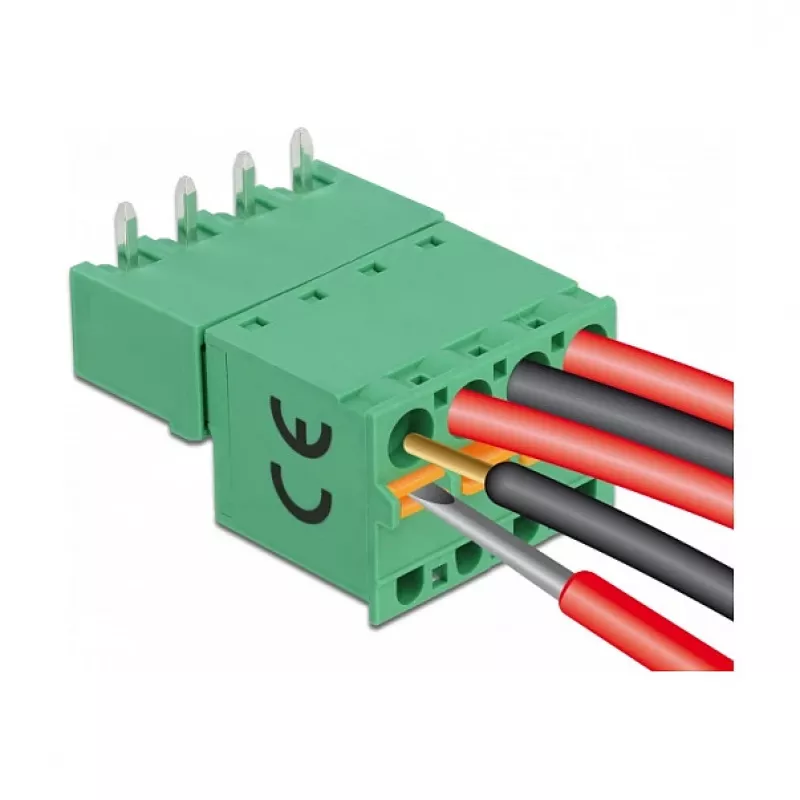

Šis gnybtų bloko rinkinys siūlo stabilų, nuimamą sujungimą, kuris yra tiesiogiai prilituojamas prie PCB, užtikrinant mechaninį stabilumą ir patikimą elektrinį kontaktą. 5,08 mm žingsnis ir 4 kontaktų konfigūracija leidžia paprastai prijungti laidus ir yra suderinama su įprastais varžtinių gnybtų prijungimo būdais. Horizontalus montavimas supaprastina išdėstymą plokštėje ir gali padėti lengviau pasiekti jungiant ar atjungiant laidus.

Tinka

• Mažiems ir vidutiniams PCB projektams, kuriems reikalingas nuimamas laidų sujungimas
• Elektroniniams prototipams ir kūrimo plokštėms
• Pramoniniams valdymo skydams su ribota plokštės erdve
• Signaliniams ir mažos galios laidams, kai 5,08 mm žingsnis yra standartinis

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Gamintojo dalies numeris (MPN): 66506
• EAN: 4043619665068
• Konfigūracija: 4 kontaktai
• Žingsnis: 5,08 mm
• Montavimas: Horizontalus, lituojamas prie PCB
• Matmenys (P × G × A): 15 mm × 25,6 mm × 10,8 mm
• Spalva: Žalia

Kaip naudoti

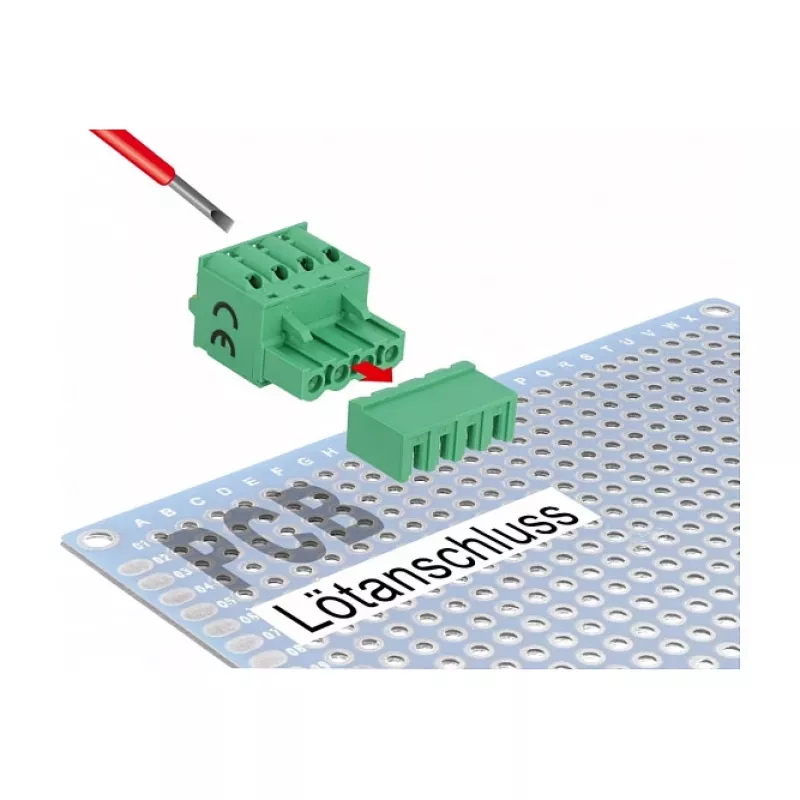

Padėkite gnybtų bloką ant PCB kontaktinių aikštelių, sulygiuotų horizontaliam montavimui, tada prilituokite kiekvieną kontaktą prie atitinkamos aikštelės pagal plokštės išdėstymą. Po litavimo ir patikrinimo įtvirtinkite laidus į gnybtų varžtus (jei taikoma) arba naudokite jungiamąją jungtį, kad sukurtumėte nuimamą sujungimą. Prieš prijungdami maitinimą prie grandinės, patikrinkite laidumą ir mechaninį stabilumą.

Rekomendacijos

Sumontuokite gnybtų bloką ant švarios PCB su tinkamo dydžio kontaktinėmis aikštelėmis ir litavimo takeliais; laikykitės standartinių litavimo praktikų ir rekomenduojamų temperatūrų, kad išvengtumėte pažeidimų. Naudokite gnybtų bloką pagal paskirtį signalinėse ar mažos galios programose ir užtikrinkite, kad laido skerspjūvis atitiktų gnybtų specifikacijas, kad būtų patikimi sujungimai.
