Gnybtų bloko rinkinys PCB DeLOCK 66501

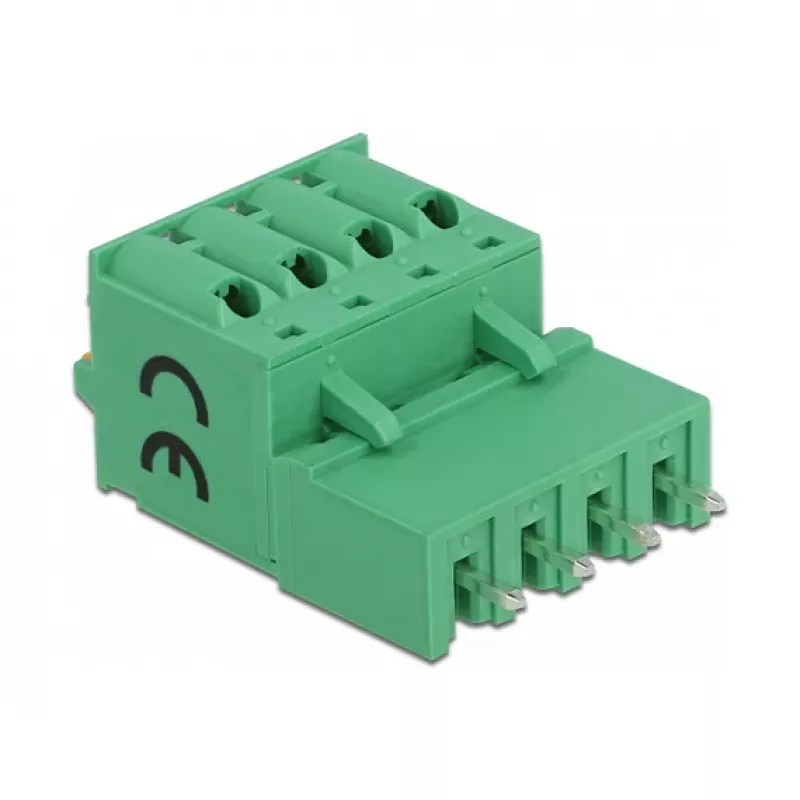

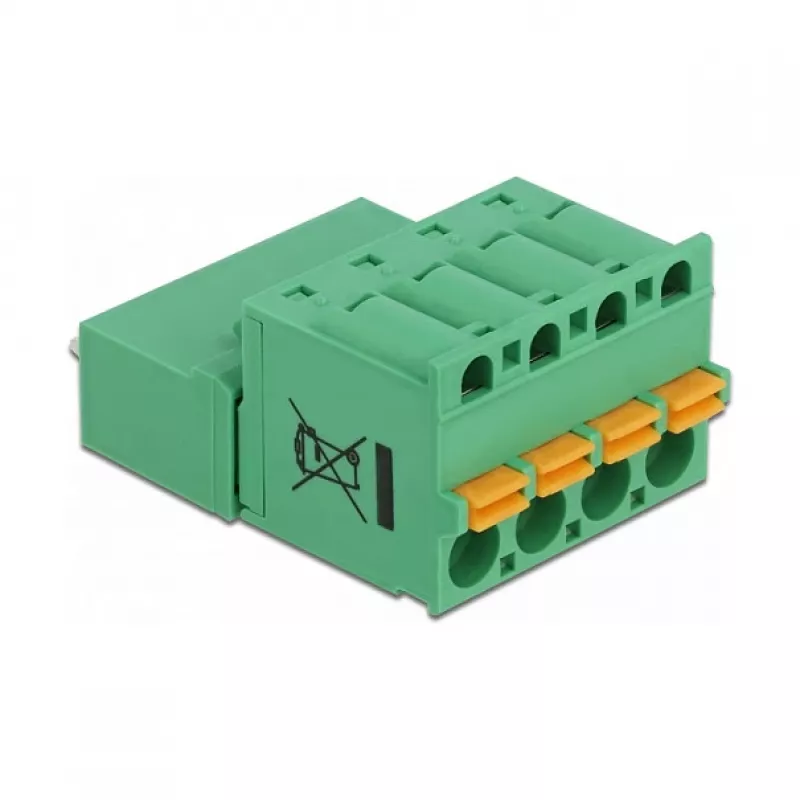

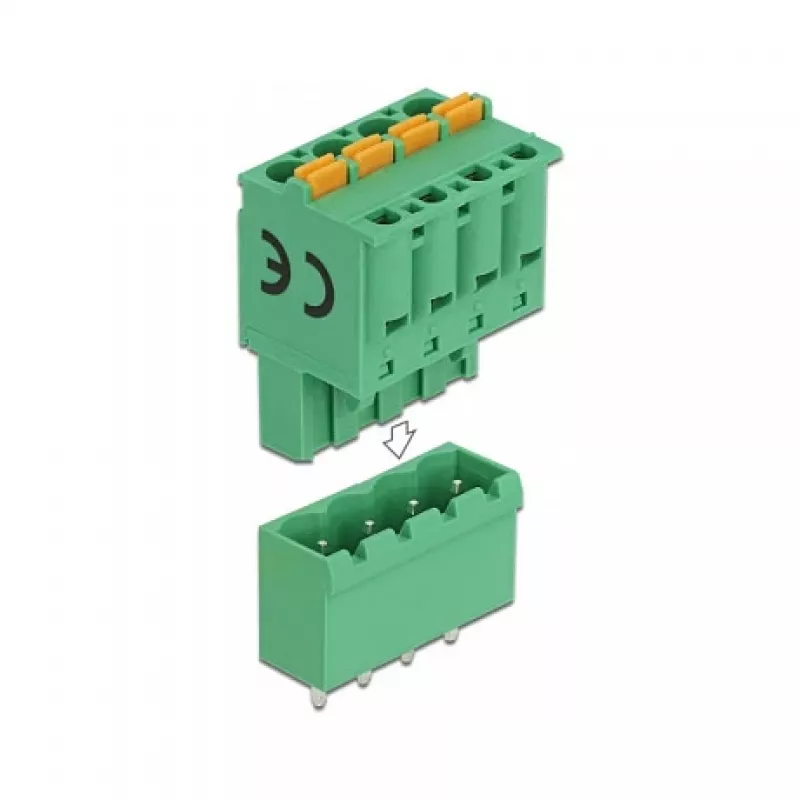

Gnybtų bloko rinkinys PCB DeLOCK 66501 yra 4 kontaktų PCB gnybtų blokas su 5,08 mm žingsniu, skirtas užtikrinti nuimamą ir patikimą jungtį tarp dviejų elektroninių komponentų. Jis skirtas lituoti tiesiai ant spausdintinės plokštės ir tiekiamas žalios spalvos. Kompaktiški matmenys daro jį tinkamą ribotos erdvės PCB išdėstymams.

Privalumai

4 kontaktų konfigūracija su standartizuotu 5,08 mm žingsniu užtikrina suderinamumą su įprastomis jungčių sistemomis. Jo kiauryminio montavimo konstrukcija leidžia pasiekti patikimus litavimo sujungimus ilgalaikiam elektriniam ir mechaniniam stabilumui. Mažas gaminio plotas – 20,9 mm pločio, 25,6 mm gylio ir 15 mm aukščio – padeda sumažinti užimamą plokštės plotą, tuo pačiu užtikrinant tvirtą nuimamą jungtį.

Tinka

• Kurti nuimamas jungtis tarp PCB montuojamų komponentų
• Pramoninėms valdymo ir automatikos grandinėms
• Energijos paskirstymui mažose ir vidutinėse plokštėse
• Prototipų kūrimui ir remontui, kai reikia nuimamų laidų

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 66501
• EAN: 4043619665013
• Kontaktai: 4
• Žingsnis: 5,08 mm
• Matmenys (P × G × A): 20,9 × 25,6 × 15 mm
• Spalva: žalia
• Montavimas: litavimas / kiauryminis ant PCB
• Kilmės šalis: Kinija

Kaip naudoti

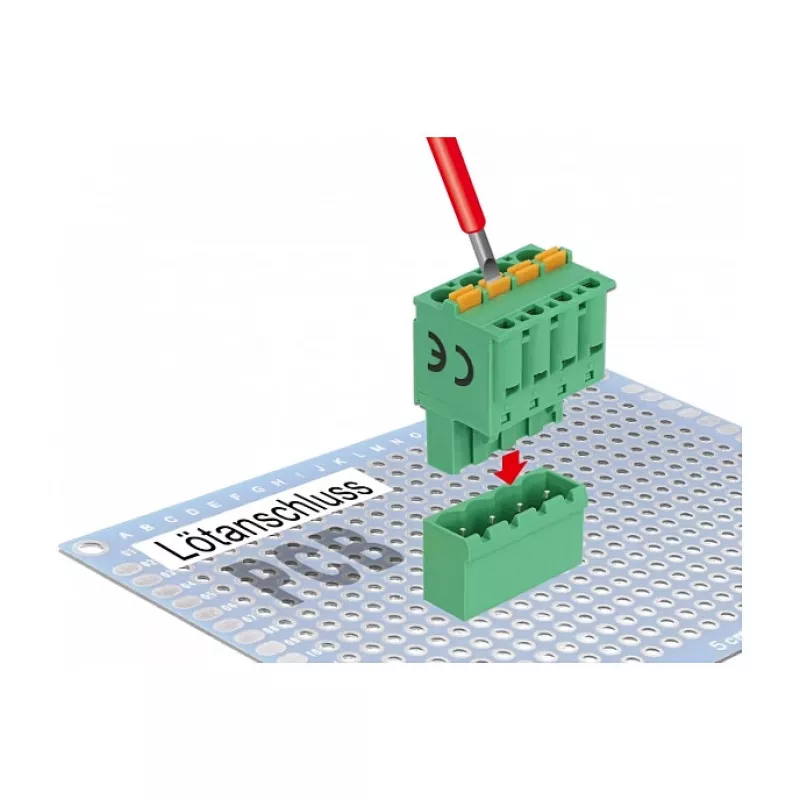

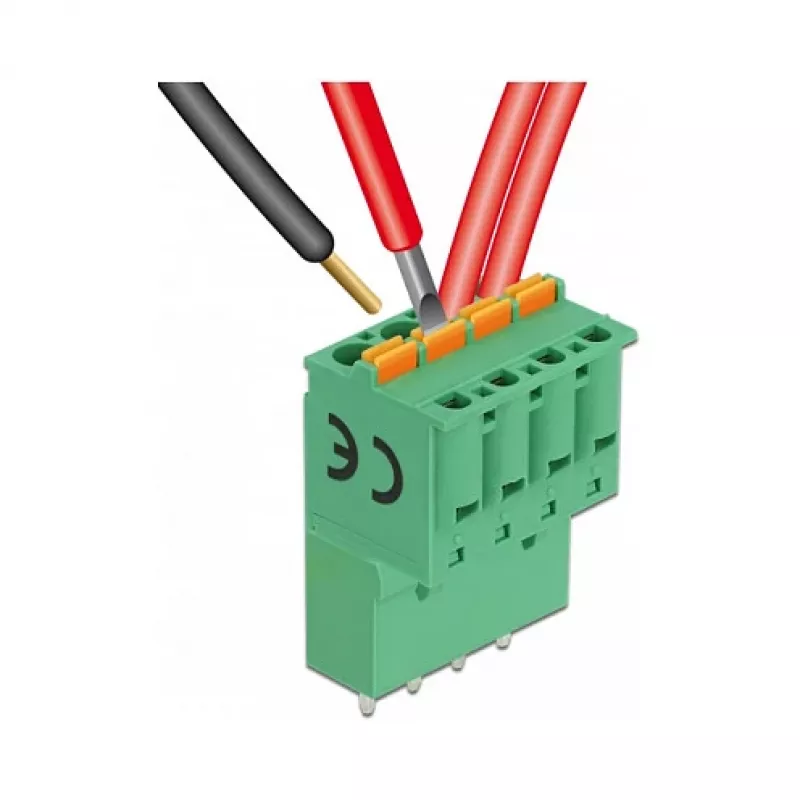

Padėkite gnybtų bloką ant PCB kontaktinių aikštelių, sulygiuotų su 5,08 mm žingsniu, ir prilituokite kiekvieną kontaktą naudodami standartinę kiauryminio litavimo techniką. Po litavimo prijunkite atitinkamus laidus arba nuimamą jungtį prie gnybtų bloko, kad suformuotumėte nuimamą jungtį. Prieš įjungdami maitinimą, patikrinkite litavimo sujungimus ir mechaninį stabilumą.

Rekomendacijos

Naudokite tinkamą litavimo temperatūrą ir fliusą kiauryminiams komponentams bei laikykitės PCB išdėstymo gairių, kad užtikrintumėte pakankamą kontaktinių aikštelių dydį ir mechaninę atramą patikimiems ilgalaikiams sujungimams.
