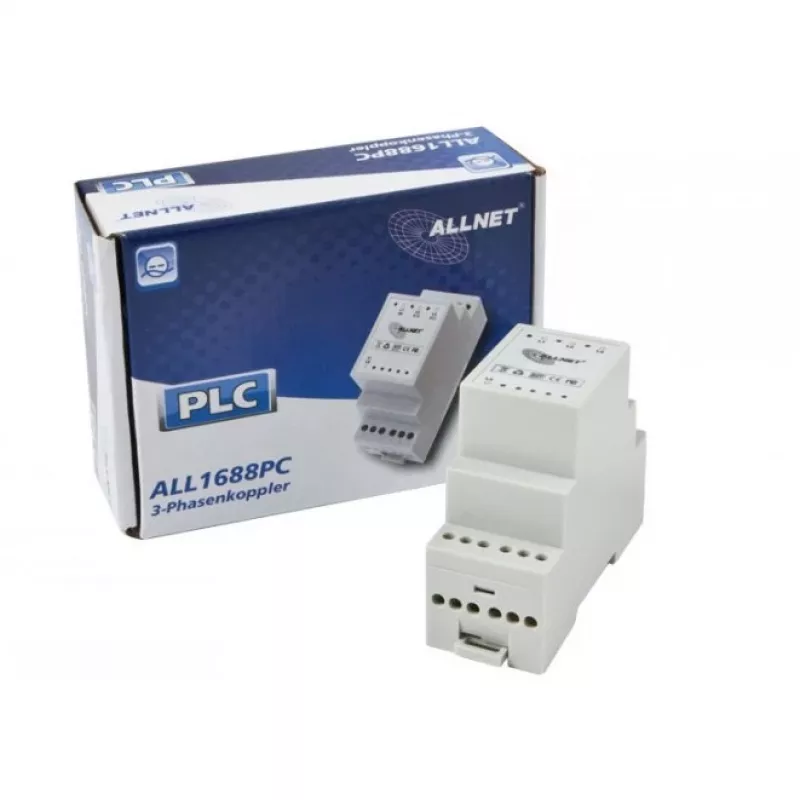

Gnybtų blokas ALLNET ALL1688PC

„ALLNET ALL1688PC“ gnybtų blokas yra fazių jungiklis, skirtas montuoti ant DIN bėgelio saugiklių dėžutėje. Jis sujungia visas namų elektros tinklo fazes, kad „Powerline“ signalai būtų prieinami prie tos pačios grandinės elektros lizdų. Įrenginys taip pat palaiko ketvirtos LX fazės kryžminį sujungimą su kitomis grandinėmis, kad būtų išvengta kliūčių „Powerline“ ryšiui, pvz., elektros skaitiklių, nuotėkio srovės apsaugos įtaisų (GFCI), grandinės pertraukiklių ir panašių įrenginių.

Privalumai

„ALLNET ALL1688PC“ siūlo kompaktišką, patikimą fazių sujungimo sprendimą ant DIN bėgelio, turintį kelis prijungimo taškus, kad būtų paprasta atlikti laidų sujungimus ir organizuoti grandines. Jis užtikrina patikimą „Powerline“ signalų perdavimą tarp fazių ir padeda palaikyti ryšį įrenginiuose, kur standartinė linijos topologija nutrauktų signalą. Jo konstrukcija tinka ilgalaikiam darbui įprastose elektros skirstymo panelėse.

Tinka

• Gyvenamųjų ir mažų komercinių patalpų elektros skirstymo skydams
• „Powerline“ ryšio sistemoms, kurioms reikalingas fazių sujungimas
• Įrenginiams su skaitikliais, GFCI ar pertraukikliais, blokuojančiais PL signalus
• Montavimui ant DIN bėgelio saugiklių dėžutėse arba vartotojų skyduose

Pagrindinės specifikacijos

• Prekės ženklas: ALLNET
• Modelis / MPN: ALL1688PC
• EAN: 4038816016881
• Montavimas: DIN bėgelis (saugiklių dėžutė / vartotojų skydas)
• Funkcija: fazių jungiklis „Powerline“ tinklams; palaiko LX fazės kryžminį sujungimą

Kaip naudoti

Sumontuokite „ALLNET ALL1688PC“ ant DIN bėgelio saugiklių dėžutėje ir atlikite fazių bei neutralės jungtis pagal įrenginio elektros schemą. Naudokite pateiktus prijungimo taškus, kad sujungtumėte reikiamas fazes; jei reikia, įdiekite ketvirtos LX fazės kryžminį sujungimą su kitomis grandinėmis, kad „Powerline“ signalai pasiektų skaitiklius, GFCI ar pertraukiklius. Įsitikinkite, kad visos jungtys yra priveržtos ir apsaugotos, ir laikykitės vietinių elektros instaliacijos taisyklių dėl laidų ir izoliacijos. Paleiskite „Powerline“ įrenginius po to, kai jungiklis bus vietoje, kad patikrintumėte signalo prieinamumą prie lizdų.

Rekomendacijos

Tik kvalifikuotas personalas turėtų montuoti ir konfigūruoti gnybtų bloką. Patikrinkite suderinamumą su esamais „Powerline“ įrenginiais ir po įdiegimo atlikite testavimą. Laikykitės vietinių taisyklių ir elektros skydo gamintojo nurodymų keisdami fazių jungtis.
