Gnybtų bloko rinkinys PCB DeLOCK 66505

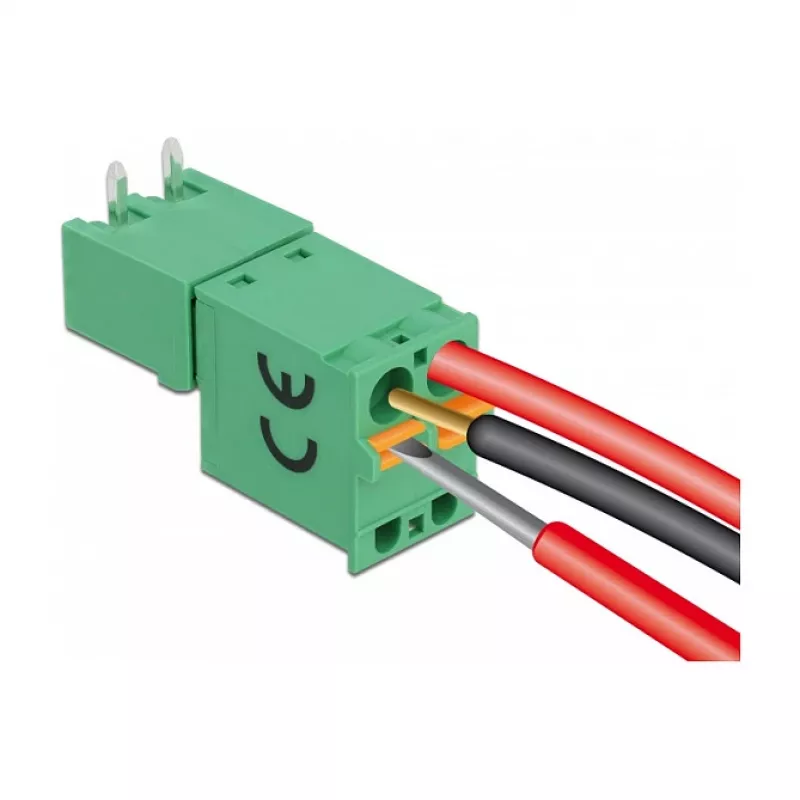

DeLOCK gnybtų bloko rinkinys PCB 66505 yra 2 kontaktų, jungiamas gnybtų blokas, skirtas prilitavimui ant spausdintinės plokštės. Su 5,08 mm žingsniu ir kompaktiškais matmenimis (20,9 mm plotis, 25,6 mm gylis, 15 mm aukštis), šis žalias gnybtų blokas suteikia nuimamą jungtį tarp dviejų komponentų elektroniniuose mazguose.

Privalumai

Šis gnybtų blokas siūlo nuimamą jungtį, palengvinančią surinkimą ir priežiūrą, standartinį 5,08 mm žingsnį, užtikrinantį suderinamumą su įprastais PCB išdėstymais, ir kompaktišką formą, taupančią plokštės vietą. Jo litavimo montavimo konstrukcija užtikrina patikimą mechaninį ir elektrinį kontaktą, tinkamą įprastiems elektroniniams pritaikymams.

Tinka

• Laidų prijungimui prie PCB valdymo ir sąsajos grandinėse
• Prototipų kūrimui ir mažų serijų elektroniniams mazgams
• Situacijoms, kuriose reikalingos nuimamos jungtys priežiūrai ar modulių keitimui

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 66505
• EAN: 4043619665051
• Kontaktai: 2
• Žingsnis: 5,08 mm
• Matmenys (P×G×A): 20,9 × 25,6 × 15 mm
• Montavimas: lituojamas ant PCB
• Spalva: Žalia
• Gamybos šalis: Kinija

Kaip naudoti

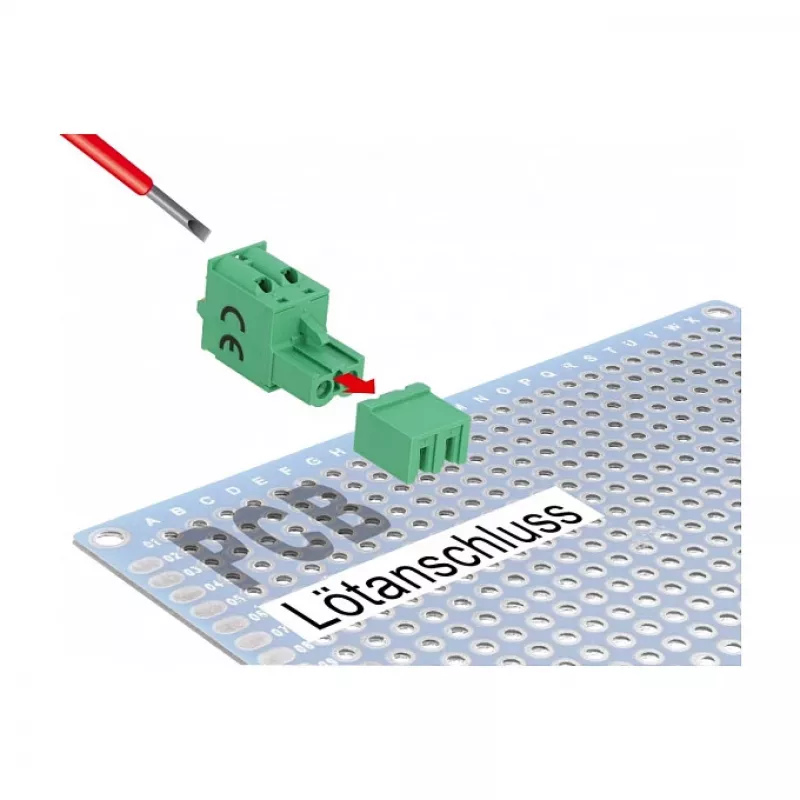

Uždėkite gnybtų bloką ant PCB, sulygiuodami kontaktų skylutes su plokštės aikštelėmis, prilituokite kiekvieną kontaktą, kad užtikrintumėte tinkamą elektrinį ir mechaninį kontaktą, tada įstatykite ir užfiksuokite atitinkamą jungiamąją detalę arba laidų mazgą. Nuimamoms jungtims naudokite atitinkamą kištuką arba jungtį, skirtą 5,08 mm žingsniui.

Rekomendacijos

Užtikrinkite, kad litavimo siūlės būtų švarios ir be šalto litavimo defektų; prieš montuodami patikrinkite suderinamų jungiamųjų detalių suderinamumą su 5,08 mm žingsniu ir dviejų kontaktų konfigūracija. Laikykitės standartinių PCB tvarkymo ir litavimo gairių, kad išvengtumėte komponento ir plokštės pažeidimo.
