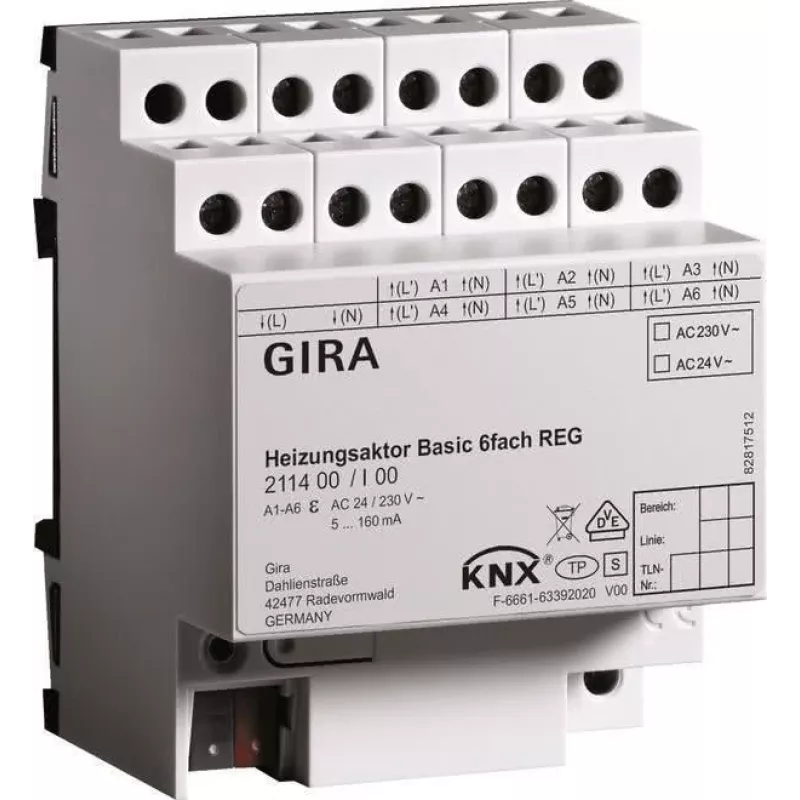

GIRA Šildymo pavara 6 kanalų basic KNX REG 211400

Ši GIRA šildymo pavara išsiskiria šešiais nepriklausomais perjungimo išėjimais, kurių kiekvienas gali valdyti elektroterminius vožtuvų pavaras naudojant PWM arba 2 taškų valdymą, todėl tai lankstus pasirinkimas KNX pagrįstam patalpų temperatūros valdymui. Skirtingai nuo paprastesnių pavarų, ji palaiko tiek 24 V AC, tiek 230 V AC išėjimo įtampą, pasirenkamą kiekvienam kanalui atskirai, kad atitiktų skirtingų tipų pavaras.

Pagrindiniai privalumai

• 6 kanalų perjungimo išėjimai elektroterminėms pavaroms
• Kiekvienam kanalui pasirenkama išėjimo įtampa: 24 V AC arba 230 V AC
• PWM arba 2 taškų valdymas tiksliai temperatūros reguliacijai
• Integruota vožtuvų apsauga, apsauga nuo užšalimo ir avarinis režimas
• Kompaktiškas 4 TE DIN bėgio montavimas

Kasdienis naudojimas

Pavara maitinama tiesiogiai iš KNX magistralės, o išėjimams reikalinga išorinė pagalbinė įtampa. Kiekvieno kanalo būsenos grįžtamasis ryšys perduodamas per KNX, leidžiant integruoti į pastato valdymo sistemas. Programuojama naudojant ETS programinę įrangą. Prietaisas skirtas montuoti skirstomuosiuose skyduose ant DIN bėgio, užima 4 modulių plotį.

Visos specifikacijos

• Magistralės sistema: KNX
• Produkto tipas: Šildymo pavara
• Išėjimų skaičius: 6
• Išėjimų tipas: Perjungimo išėjimai elektroterminėms pavaroms
• Išėjimo įtampa: 24 V AC arba 230 V AC (pasirenkama kiekvienam kanalui)
• Išėjimo srovė vienam kanalui: Maks. 0,5 A
• Bendra išėjimo srovė: Maks. 3 A
• Valdymo metodas: PWM arba 2 taškų perjungimas
• Montavimo tipas: DIN bėgis (REG)
• Modulio plotis: 4 TE
• Maitinimas (prietaisas): KNX magistralės įtampa (21-30 V DC)
• Pagalbinė įtampa (išėjimai): Išorinė 24 V AC arba 230 V AC
• Jungtys: Sraigtiniai gnybtai
• Veikimo režimai: Šildymas arba vėsinimas
• Apsaugos funkcijos: Vožtuvų apsauga, apsauga nuo užšalimo, avarinis režimas
• Būsenos grįžtamasis ryšys: Taip, per KNX
• Programavimas: ETS
• Darbinė temperatūra: -5 °C iki +45 °C
• Apsaugos klasė: IP20

Baigiamoji pastaba

Patikima ir universali šildymo pavara KNX instaliacijoms, siūlanti kiekvienam kanalui atskirą įtampos pasirinkimą ir būtinas vožtuvų apsaugos funkcijas.
