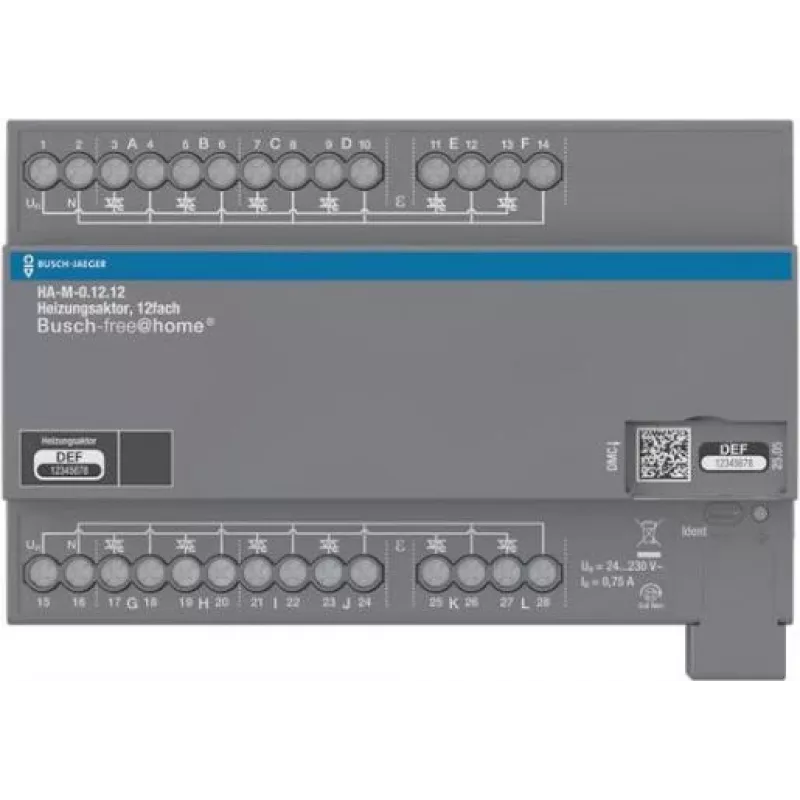

ABB šildymo pavara HA-M-0.12.12 12 kanalų 230 V REG BJE

ABB šildymo pavara HA-M-0.12.12 yra su KNX magistrale suderinamas, 12 kanalų šildymo pavara, skirta valdyti elektroterminius vožtuvų pavaras pastatų automatikos sistemose. Ji turi 12 nepriklausomų išėjimų, kurių kiekvienas yra 230 V kintamosios srovės ir 0,12 A, o bendra išėjimo srovė yra 1,44 A. Pavara palaiko tiek 2 taškų (ĮJUNGTA/IŠJUNGTA), tiek PWM valdymo režimus, todėl ji yra universali įvairioms šildymo programoms. Ji montuojama ant DIN bėgelio (MDRC), o plotis yra 12 modulių (216 mm), ir siūlo rankinį valdymą bei LED būsenos indikaciją kiekvienam kanalui. Įrenginyje yra kiekvieno kanalo trumpojo jungimo ir perkrovos apsauga, užtikrinanti patikimą veikimą. Logikos maitinimas tiekiamas per KNX magistralę, o išėjimams reikalingas tinklo maitinimas. Pavara tinkama naudoti gyvenamųjų ir komercinių pastatų valdymo sistemose.

Privalumai

Patikimas 12 kanalų elektroterminių vožtuvų pavarų valdymas; palaiko tiek ĮJUNGTA/IŠJUNGTA, tiek PWM valdymą; rankinis valdymas ir LED būsena kiekvienam kanalui; trumpojo jungimo ir perkrovos apsauga; kompaktiškas DIN bėgelio dizainas.

Tinka

• Šildymo sistemos KNX pastatų automatikoje
• Elektroterminių vožtuvų pavarų valdymas
• Gyvenamųjų ir komercinių pastatų ŠVOK programos

Pagrindinės specifikacijos

• Išėjimų skaičius: 12 kanalų
• Išėjimo įtampa: 230 V kintamoji srovė
• Išėjimo srovė vienam kanalui: 0,12 A
• Bendra išėjimo srovė: 1,44 A
• Valdymo tipas: 2 taškų (ĮJUNGTA/IŠJUNGTA) arba PWM
• Apkrovos tipas: Elektroterminės vožtuvų pavaros
• Magistralės sistema: KNX
• Montavimo tipas: DIN bėgelis (MDRC)
• Modulio plotis: 12 modulių (216 mm)
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo 0 °C iki +45 °C
• Laikymo temperatūra: nuo -25 °C iki +70 °C
• Jungtys: Gnybtiniai išėjimų gnybtai, KNX magistralės gnybtas
• Rankinis valdymas: Taip, kiekvienam kanalui
• Būsenos indikacija: LED kiekvienam kanalui
• Trumpojo jungimo apsauga: Taip, kiekvienam kanalui
• Perkrovos apsauga: Taip, kiekvienam kanalui
• Pagalbinis maitinimas: Per KNX magistralę (logikai) ir tinklą (išėjimams)
• Energijos suvartojimas (įrenginio): < 5 W (be apkrovos)

Rekomendacijos

Norint užtikrinti optimalų veikimą, naudokite su ABB KNX magistralės komponentais ir suderinamomis elektroterminėmis vožtuvų pavaromis. Įrengimą turi atlikti kvalifikuotas elektrikas.
