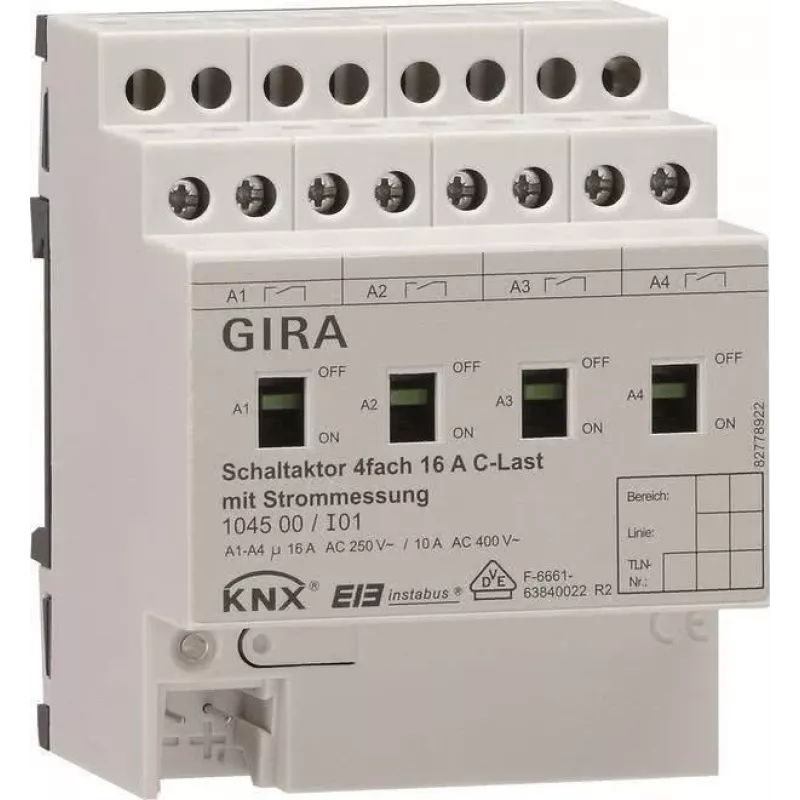

GIRA perjungimo aktorius 4 kanalų DIN bėgiui KNX/EIB 16A C apkrovai 104500

Valdant kelias apšvietimo grandines ar apkrovas KNX pastatų automatizavimo sistemoje dažnai reikia atskirų aktorių, o tai didina sudėtingumą ir išlaidas. GIRA perjungimo aktorius 4 kanalų DIN bėgiui KNX/EIB 16A C apkrovai 104500 sujungia keturis nepriklausomus perjungimo kanalus į vieną kompaktišką modulį, supaprastindamas montavimą ir užtikrindamas patikimą veikimą su varžinėmis, indukcinėmis ir talpinėmis apkrovomis. C apkrovos galimybė užtikrina patikimą perjungimą net ir su sudėtingomis apkrovomis, tokiomis kaip LED tvarkyklės ar liuminescenciniai balastai.

Kam skirtas

Šis aktorius idealiai tinka elektrikams, sistemų integratoriams ir pastatų automatizavimo specialistams, kuriems reikia patikimo, vietą taupančio sprendimo valdyti apšvietimą, šildymą ar kitas elektros apkrovas gyvenamosiose ar komercinėse KNX instaliacijose. Jis tinka projektams, kuriuose DIN bėgio vieta yra ribota, bet reikalinga didelė perjungimo galia.

Pagrindinės funkcijos

• Keturi nepriklausomi perjungimo išėjimai, kurių kiekvienas skirtas 16 A (AC1, C apkrova), užtikrinantys universalų apkrovų valdymą.
• Palaiko varžines, indukcines ir talpines apkrovas, įskaitant LED apšvietimą ir elektroninius balastus.
• Rankinis valdymas mygtukais ir aiški LED būsenos indikacija, palengvinanti paleidimą ir trikčių šalinimą.
• Kompaktiškas 4 TE (72 mm) DIN bėgio korpusas taupo vertingą skirstomosios plokštės vietą.
• Išplėstinės KNX funkcijos: perjungimas, scenų valdymas, laiko funkcijos, loginės operacijos ir centrinės komandos.
• Elektroninė apsauga nuo trumpojo jungimo ir perkrovos užtikrina ilgalaikį patikimumą.
• Konfigūruojama naudojant ETS programinę įrangą, suderinama su visa KNX ekosistema.

Specifikacijos

• Magistralės sistema: KNX/EIB (TP)
• Išėjimų skaičius: 4
• Perjungimo galia vienam išėjimui: 16 A (AC1, C apkrova)
• Nominali apkrovos įtampa: 250 V AC, 50/60 Hz
• Magistralės darbinė įtampa: 21-30 V DC
• Montavimas: DIN bėgis (REG), plotis 4 TE (72 mm)
• Prijungimas: varžtiniai gnybtai, maks. kabelio skerspjūvis 4 mm² (vienagyslis), 2,5 mm² (daugiagyslis)
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Magistralės energijos suvartojimas: maks. 10 mA
• Sertifikatai: CE, KNX

Patarimai

Montuodami įsitikinkite, kad aktorius sumontuotas skirstomojoje plokštėje su tinkama ventiliacija ir kad apkrovos srovė neviršija 16 A vienam kanalui. Paleidimo metu naudokite rankinius mygtukus, kad patikrintumėte laidus prieš atsisiųsdami KNX programą. Esant talpinėms apkrovoms, apsvarstykite galimybę sumažinti apkrovą, jei keli kanalai naudojami vienu metu esant aukštai aplinkos temperatūrai.
