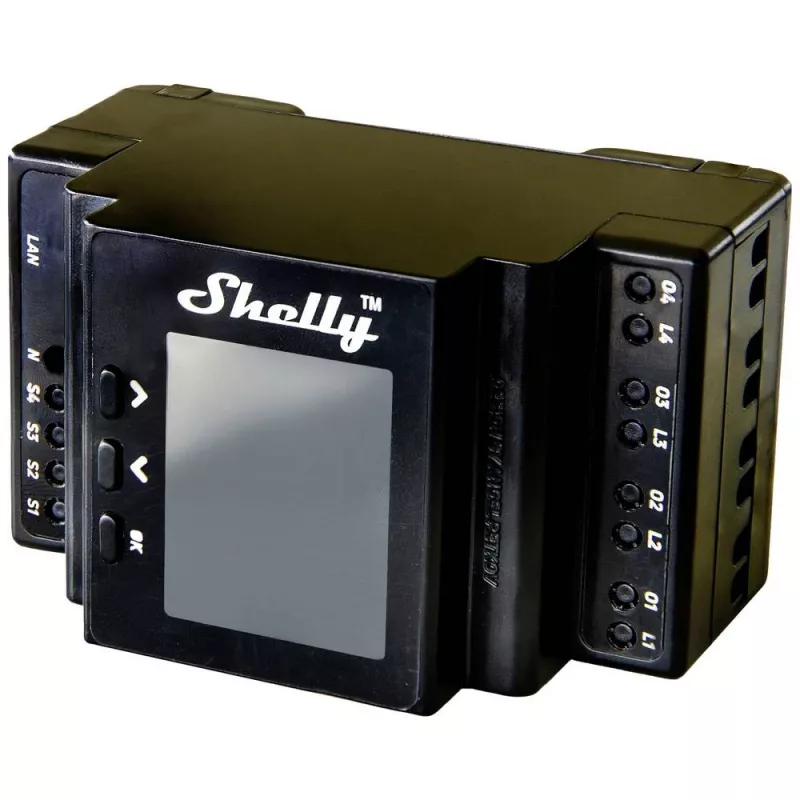

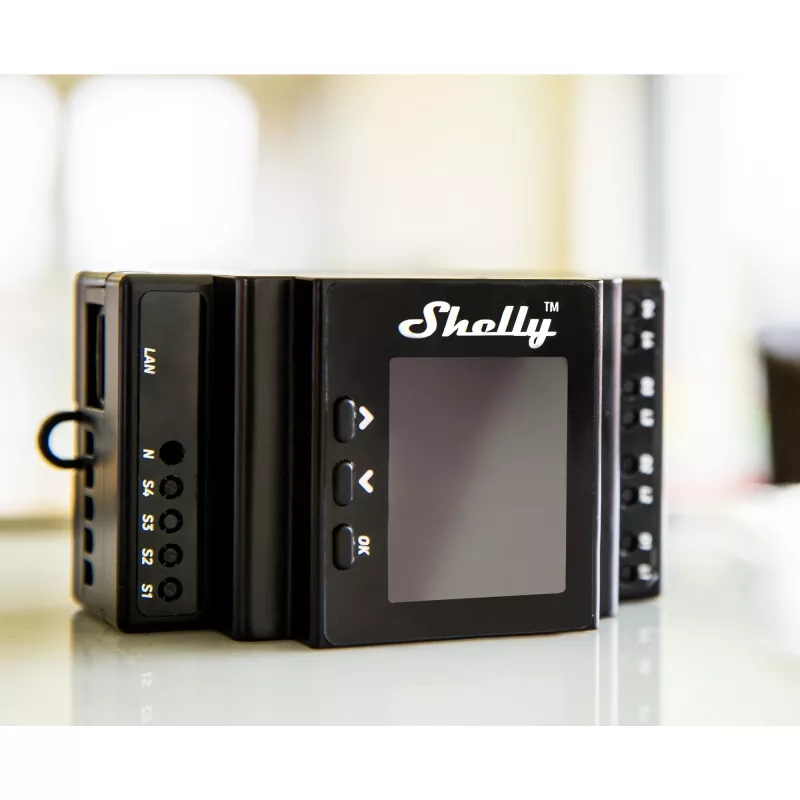

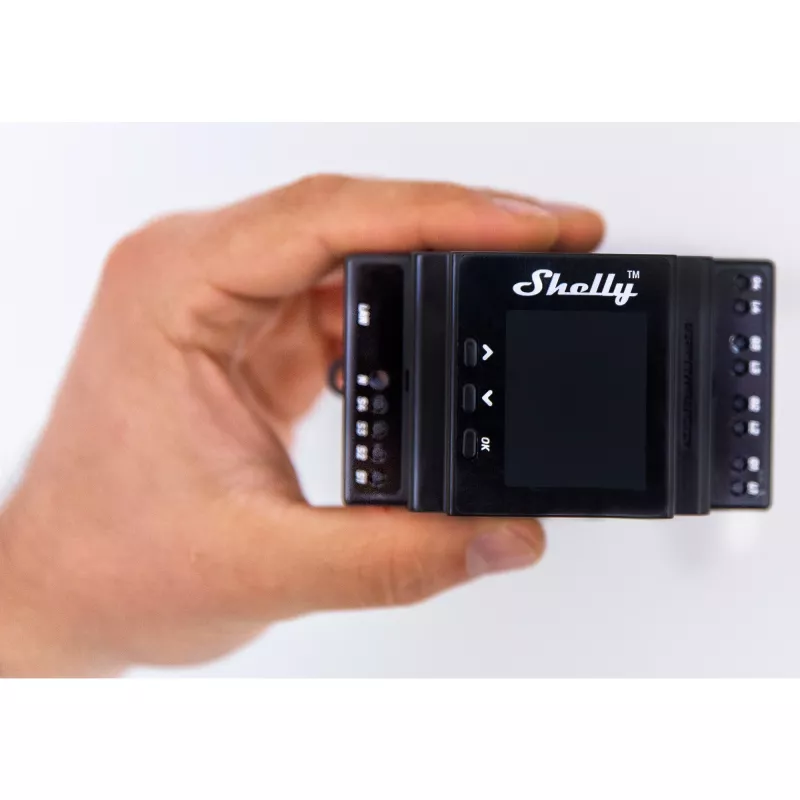

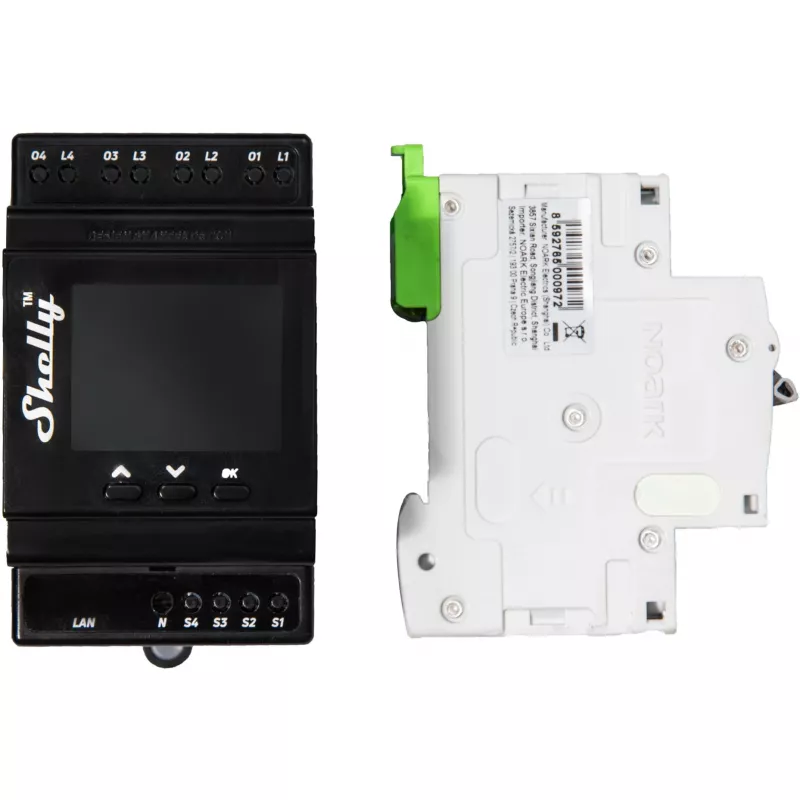

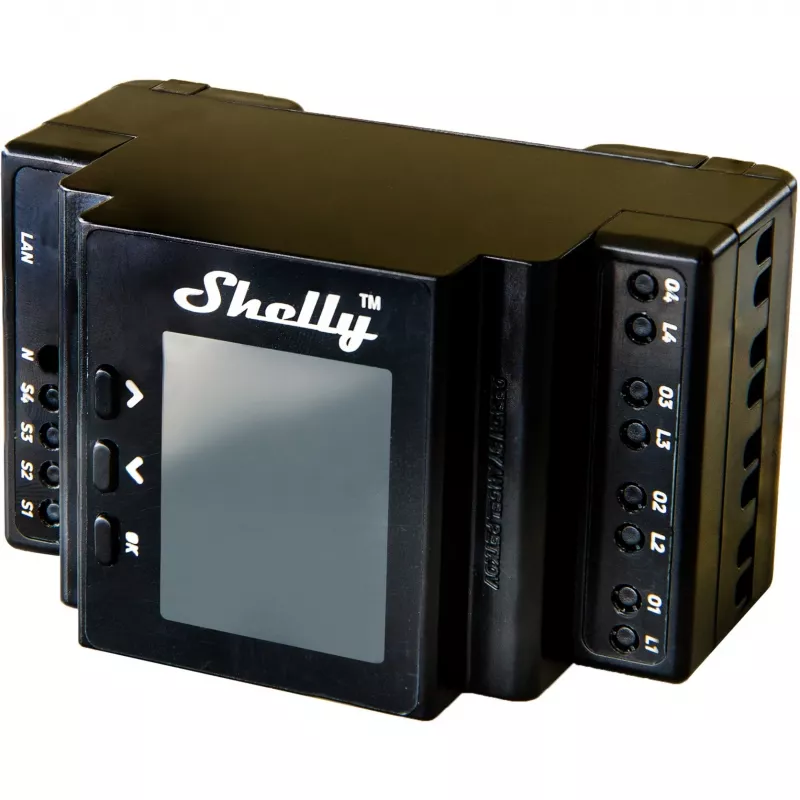

DIN bėgelio relės modulis Shelly 4 kanalų Pro 4PM Wi‑Fi, 4 kanalai, AC 110–240 V, galios ir energijos matavimas, DIN montavimas

„Shelly 4Pro PM“ yra ant DIN bėgelio montuojama 4 kanalų relė su „Wi-Fi“, „Bluetooth“ ir LAN ryšiu. Ji užtikrina nepriklausomą keturių grandinių perjungimą ir turi integruotus tikslius galios matuoklius atskiram suvartojimo matavimui kiekvienam kanalui. Įrenginys turi 1,8 colio spalvotą ekraną su navigacijos mygtukais, palaiko valdymą per „Shelly Cloud“ išmaniųjų telefonų programėlę („Android“, „iOS“) be išorinio šakotuvo ir yra suderinamas su įprastomis automatikos platformomis. Sukurtas montuoti patalpose, jis siūlo apsaugines funkcijas, pvz., apsaugą nuo per didelės galios ir viršįtampio, ir palaiko iki 16 A apkrovą vienam kanalui (maksimali bendra 40 A).

Privalumai

„Shelly 4Pro PM“ viename DIN bėgelio modulyje sujungia keturias reles ir keturis specializuotus galios matuoklius, leidžiančius tiksliai stebėti ir valdyti kelias grandines iš vieno įrenginio. Kelios ryšio galimybės („Wi‑Fi“, „Bluetooth“ ir LAN) leidžia lanksčiai integruoti į namų ir komercines automatikos sistemas. Integruotas 1,8 colio spalvotas ekranas su navigacijos mygtukais supaprastina vietinį nustatymą ir būsenos tikrinimą, o programėlės valdymas per „Shelly Cloud“ įgalina nuotolinį perjungimą ir energijos stebėjimą realiuoju laiku. Apsauginės funkcijos ir automatikos platformų palaikymas padidina saugą ir sąveikumą.

Tinka (užduotims / naudojimo atvejams)

• Apšvietimo grandinių nuotolinis perjungimas ir energijos stebėjimas
• Šildymo zonų ar elektrinių radiatorių valdymas ir matavimas
• Smulkių prietaisų ir skirstomųjų skydų grandinių valdymas
• Integracija į gyvenamųjų ir komercinių patalpų automatikos sistemas

Pagrindinės specifikacijos

• Tipas: Relė, montuojama ant DIN bėgelio
• Kanalai: 4 nepriklausomi relės kanalai
• Galios matavimas: Integruoti kiekvieno kanalo matuokliai
• Ryšys: „Wi‑Fi“, „Bluetooth“, LAN
• Ekranas: 1,8 colio spalvotas ekranas su navigacijos mygtukais
• Maitinimas: 110–240 V AC, 50/60 Hz
• Maks. apkrova: Iki 16 A vienam kanalui, maksimali bendra 40 A
• Energijos suvartojimas: 4 W
• Darbinė temperatūra: 0–40 °C
• Veikimo nuotolis (atviroje erdvėje): iki 50 m; pastatuose: iki 30 m
• Matmenys (gylis/ilgis): 90 mm
• EAN: 3800235268049

Kaip naudoti

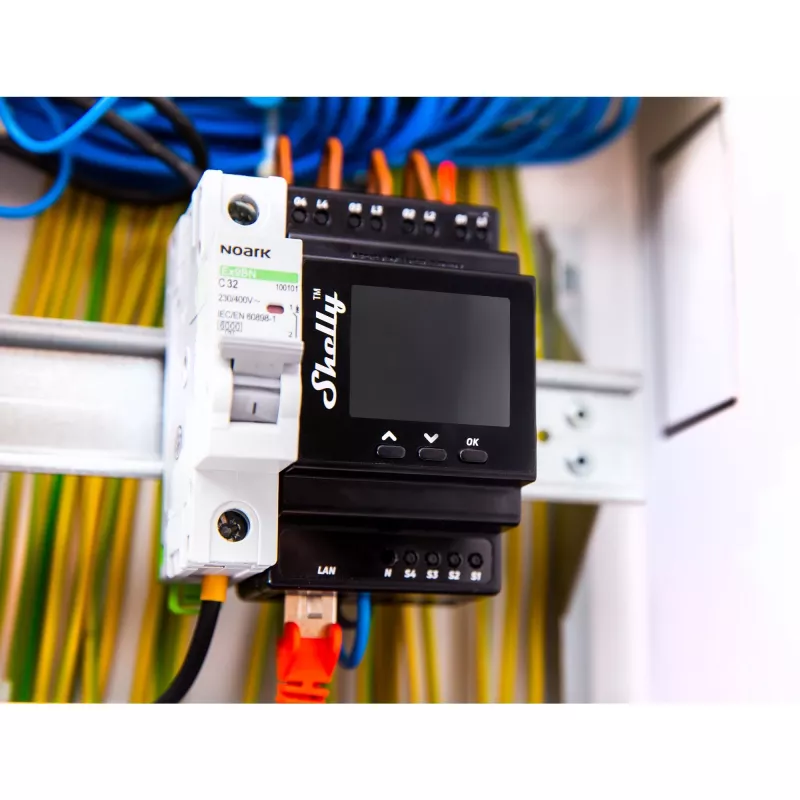

Sumontuokite „Shelly 4Pro PM“ ant standartinio DIN bėgelio skirstomajame skyde, laikydamiesi vietinių elektros taisyklių ir saugos praktikos. Prijunkite maitinimo įtampą (110–240 V AC) ir kiekvienos apkrovos laidus prie atitinkamų relės išėjimų. Įjunkite įrenginį ir naudokitės ekranu arba „Shelly Cloud“ programėle išmaniajame telefone („Android“ ar „iOS“), kad atliktumėte pradinę sąranką ir tinklo konfigūravimą. Po sąrankos valdykite kiekvieną kanalą nuotoliniu būdu per programėlę arba integruokite modulį į palaikomas automatikos platformas planavimui ir taisyklėmis pagrįstai automatikai. Stebėkite kiekvieno kanalo suvartojimą per programėlę arba vietinį ekraną.

Rekomendacijos

Kad veikimas būtų patikimas, laidų sujungimą ir montavimą turi atlikti kvalifikuotas elektrikas ir neapkraukite nė vieno kanalo daugiau nei 16 A. Įrenkite įrenginį tinkamame korpuse, skirtame naudoti patalpose, ir palaikykite aplinkos temperatūrą 0–40 °C veikimo diapazone. Naudokite LAN arba „Wi‑Fi“ ryšį stabiliam nuotoliniam valdymui ir reguliariai atnaujinkite įrenginio programinę įrangą per „Shelly Cloud“ programėlę.
