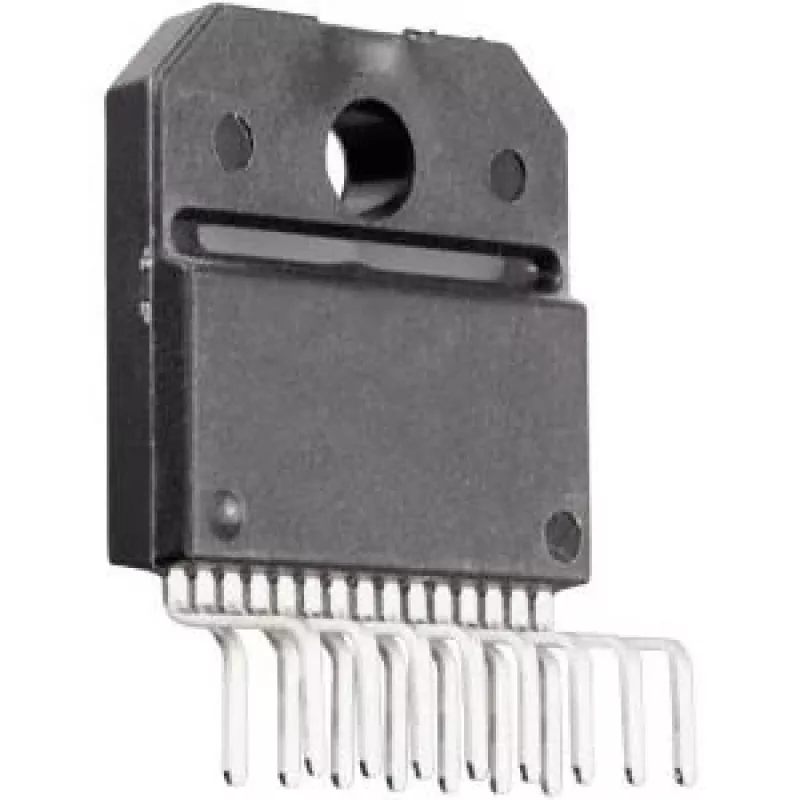

Galios variklio tvarkyklė pusiau tiltinė LMD18245T/NOPB, Texas Instruments, dviguba lygiagreti, TO-220-15 korpusas

Texas Instruments LMD18245T/NOPB yra galios variklio tvarkyklės integrinis grandynas, suprojektuotas kaip du pusiau tiltiniai išėjimai TO-220-15 korpuse. Prietaisas palaiko dviejų išėjimų lygiagretinimą, kad padidėtų nuolatinės srovės galia, todėl jis tinkamas nuolatinės srovės varikliams, solenoidams ir kitoms indukcinėms apkrovoms valdyti. Jame integruotos galios valdymo ir apsaugos funkcijos, supaprastinančios galios pakopos projektavimą ir gerinančios šiluminį našumą pramoninėse ir automobilių valdymo sistemose.

Privalumai

Dviguba pusiau tiltinė konfigūracija su lygiagretinamais išėjimais suteikia lanksčią srovės skalę, nereikalaujant kelių atskirų tvarkyklių. TO-220-15 korpusas užtikrina geresnį šilumos išsklaidymą didesnės galios programoms. Integruotos apsaugos ir valdymo funkcijos sumažina išorinių komponentų poreikį ir padeda apsaugoti apkrovą bei tvarkyklę perjungimo pereinamųjų procesų ir gedimų sąlygomis. Prietaisas skirtas patikimam veikimui variklių valdymo ir galios pakopų grandinėse, kur reikalingas patikimas perjungimas ir šilumos valdymas.

Tinka

• Valdyti nuolatinės srovės variklius su šepetėliais ir reduktorinius variklius pramoninėse ar automobilių pavarose
• H tilto konfigūracijoms dvikrypčiam variklio valdymui
• Galios pakopoms solenoidams, relėms ir kitoms indukcinėms apkrovoms
• Prototipavimui ir projektams, kuriems reikia didesnės nuolatinės srovės per lygiagretinimą

Pagrindinės specifikacijos

• Du pusiau tiltiniai išėjimai, kuriuos galima lygiagretinti, kad padidėtų srovės galia
• TO-220-15 kiauryminio montavimo galios korpusas, užtikrinantis geresnį šilumos išsklaidymą
• Sukurtas valdyti indukcines apkrovas, tokias kaip nuolatinės srovės varikliai ir solenoidai
• Integruotos galios valdymo funkcijos ir apsaugos grandinės gedimų sąlygoms
• Supaprastina H tilto ir variklio tvarkyklės topologijų įgyvendinimą

Kaip naudoti

Integruokite prietaisą į variklio tvarkyklės spausdintinę plokštę, laikydamiesi rekomenduojamo maitinimo išdėstymo ir įžeminimo praktikų, kad būtų užtikrintas efektyvus šilumos išsklaidymas iš TO-220-15 korpuso. Kai reikia didesnės srovės, lygiagretinkite du pusiau tiltinius išėjimus pagal gamintojo taikymo gaires, užtikrindami laidų suderinamumą ir šiluminės apkrovos pasidalijimą. Įtraukite tinkamus atsiejimo, slopintuvo ar pereinamųjų procesų slopinimo elementus, kaip nurodyta indukcinėms apkrovoms, ir užtikrinkite tinkamą šilumos šalinimą, kad būtų palaikoma saugi sandūros temperatūra nuolatinio veikimo metu.

Rekomendacijos

Prieš lygiagretinant išėjimus, patikrinkite taikymui būdingus reikalavimus, tokius kaip maitinimo įtampa, nuolatinė ir didžiausia srovė bei šiluminės ribos. Naudokite rekomenduojamą spausdintinės plokštės išdėstymą ir šilumos šalinimo radiatoriaus tvirtinimą, kad optimizuotumėte šiluminį našumą, ir laikykitės standartinių praktikų, skirtų apsaugoti nuo indukcinių įtampos šuolių, kai valdote variklius ar solenoidus.
