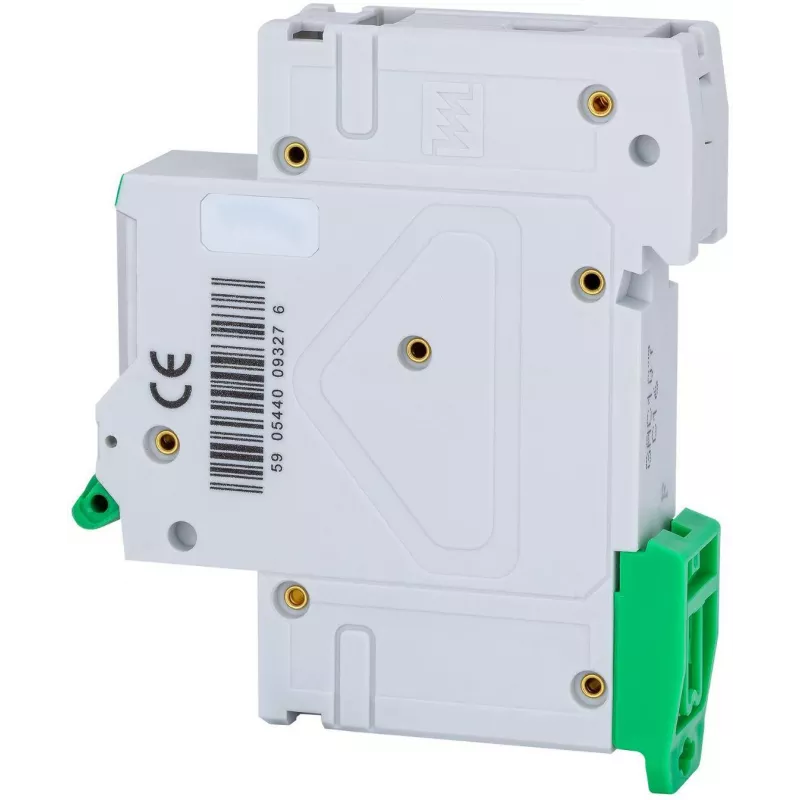

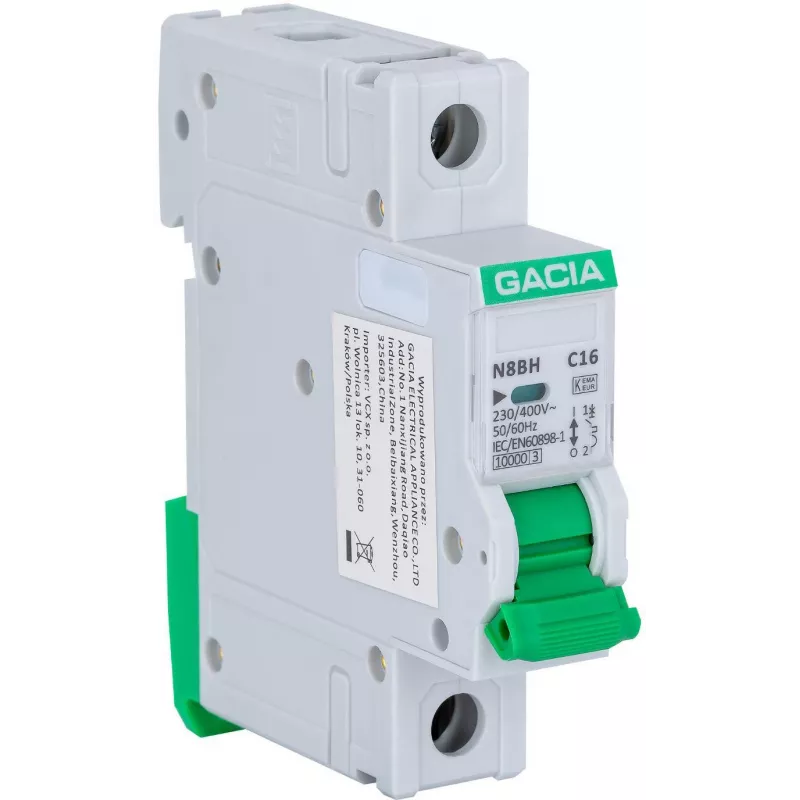

GACIA N8BH 10kA C kreivės vienpolio 25A mini grandinės pertraukiklis

Elektros perkrovos ir trumpieji jungimai gali sukelti didelę žalą laidams ir prijungtai įrangai, dėl ko atsiranda brangūs remontai ir galimi saugumo pavojai. GACIA N8BH 10kA C 1P 25A mini grandinės pertraukiklis užtikrina patikimą apsaugą gyvenamosioms ir komercinėms grandinėms, automatiškai atjungdamas maitinimą, kai gedimo srovės viršija saugias ribas. Esant vardinei 25 A srovei ir 10 kA pertraukimo galiai, jis apsaugo įrenginius nuo terminių perkrovų ir magnetinių trumpųjų jungimų.

Kam jis skirtas

Šis MCB yra idealus elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia patikimos viršsrovių apsaugos skirstomuosiuose skyduose, vartotojų įrenginiuose ir valdymo pultuose. Jis tinka programoms su vidutinėmis įsijungimo srovėmis, pvz., apšvietimo grandinėms, kištukiniams lizdams ir mažiems varikliams, kur C kreivės atjungimo charakteristika apsaugo nuo netikėtų atjungimų, tuo pačiu užtikrindama greitą reakciją į tikrus gedimus.

Pagrindinės savybės

• Vienpolė konstrukcija 230 V kintamosios srovės grandinėms, užimanti tik 18 mm (1 modulį) DIN bėgio vietos.
• C atjungimo kreivė: magnetinis atjungimas veikia esant 5–10 kartų vardinei srovei, idealiai tinka bendros paskirties apkrovoms.
• Didelė 10 kA pertraukimo galia pagal IEC/EN 60898-1, užtikrinanti saugų sunkių trumpųjų jungimų atjungimą.
• Energijos ribojimo 3 klasė, mažinanti praleidžiamą energiją ir apsauganti žemyn esančią įrangą.
• Aiškus ĮJUNGTA/IŠJUNGTA padėties indikatorius, leidžiantis greitai nustatyti būseną.
• Sraigtiniai gnybtai priima laidus nuo 1 iki 25 mm², užtikrindami saugų ir universalų sujungimą.

Specifikacijos

• Vardinė srovė: 25 A
• Polių skaičius: 1P
• Atjungimo kreivė: C
• Vardinė pertraukimo galia (Icn): 10 kA
• Vardinė įtampa: 230 V kintamoji srovė
• Vardinis dažnis: 50/60 Hz
• Montavimas: DIN bėgis (EN 60715 TH35)
• Standartas: IEC/EN 60898-1
• Apsaugos laipsnis: IP20
• Gnybtų talpa: 1-25 mm²
• Elektrinė patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Darbinė temperatūra: -25°C iki +50°C
• Energijos ribojimo klasė: 3
• Modulio plotis: 18 mm (1 modulis)

Patarimai

Siekiant optimalios apsaugos, rinkitės MCB, kurio vardinė srovė yra šiek tiek didesnė už įprastą grandinės darbinę srovę, bet mažesnė už maksimalią srovę, kurią laidai gali saugiai atlaikyti. C kreivė tinka daugumai bendros paskirties grandinių; naudokite B kreivę grynai varžinėms apkrovoms arba D kreivę įrangai su didelėmis įsijungimo srovėmis.
