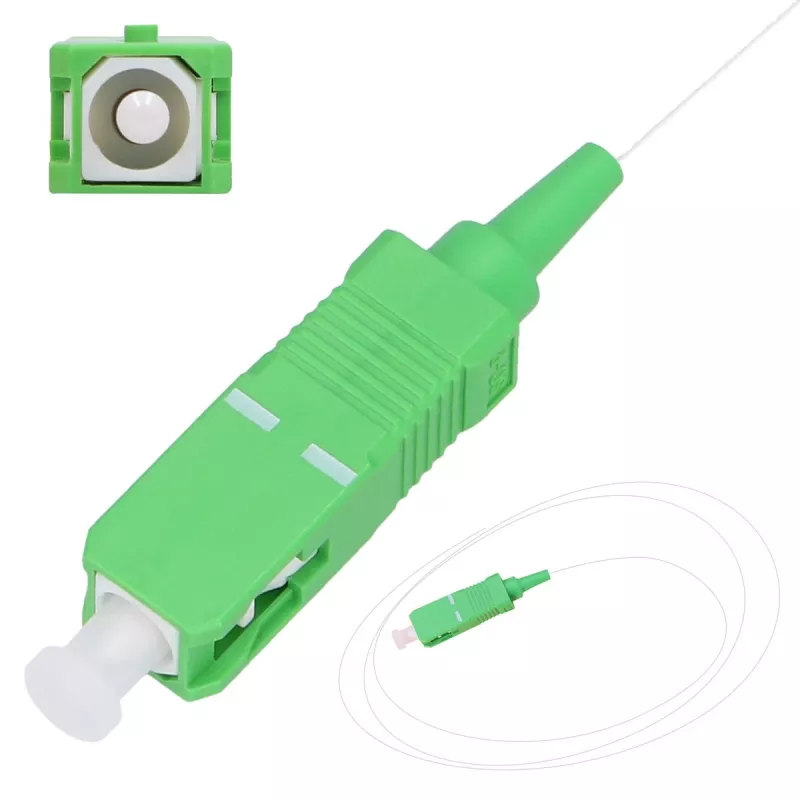

FTTH optinio pluošto pijunkas Extralink EX.19126 — 1,5 m, G.652D, SC į pliką galą, pilnas dupleksas

Extralink EX.19126 yra FTTH optinio pluošto pijunkas, skirtas vienmodėms instaliacijoms. Kabelis yra 1,5 m ilgio ir naudoja G.652D vienmodį pluoštą su 250 µm buferizuoto pluošto konstrukcija. Vienas galas užbaigtas SC jungtimi, o kitas – plikas galas, paruoštas suvirinimui, išdėstytas pilnam dupleksui. Kabelis skirtas vidaus ir kontroliuojamiems lauko magistraliniams maršrutams, kur reikalingas patikimas vienmodis perdavimas ir kompaktiškas užbaigimas.

Privalumai

Pijunkas užtikrina mažus įterpimo nuostolius ir stabilų vienmodį veikimą dėl G.652D pluošto savybių. Jo SC jungtis suteikia standartinę, lengvai montuojamą sąsają paskirstymo skydams ir optinei įrangai. 1,5 m ilgis subalansuoja lankstumą suvirinimo ir skydo maršrutizavimo metu, kartu apribodamas pluošto perteklių. 250 µm buferizuotas pluoštas supaprastina tvarkymą ir paruošimą suvirinimui, sumažindamas papildomo buferizavimo ar įvorių poreikį daugelyje montavimo scenarijų.

Tinka

• FTTH atšakų ir magistralių suvirinimui bei užbaigimui
• Paskirstymo skydų ir paskirstymo rėmų jungtims gyvenamuosiuose ir daugiabučiuose pastatuose
• Vidaus magistraliniams maršrutams ir kontroliuojamiems lauko kanalams
• Laboratoriniams bandymams ir trumpų lauko džemperių programoms

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D
• Ilgis: 1,5 m
• Jungtis: SC viename gale, pliko galo užbaigimas kitame
• Konfigūracija: pilnas dupleksas
• Pluošto danga/buferis: 250 µm

Kaip naudoti

Paruoškite pijunką, nuimdami 250 µm buferį pagal suvirinimo aparato gamintojo nurodymus, išvalykite pluoštą tinkamais tirpikliais ir nukirpkite iki nurodyto ilgio suvirinimo procesui. Sulygiuokite ir suvirinkite pijunką su įdiegtu optiniu pluoštu, tada apsaugokite suvirinimą termiškai susitraukiančiu vamzdeliu arba suvirinimo dėkle, kaip reikalauja instaliacija. Nukreipkite SC užbaigtą galą į paskirstymo skydą arba aktyvią įrangą ir pritvirtinkite jį laisvame SC adapterio lizde, viso montavimo metu laikydamiesi lenkimo spindulio apribojimų ir įtempimo mažinimo praktikų.

Rekomendacijos

Atsargiai elkitės su 250 µm pluoštu, kad išvengtumėte mikrolenkimų; laikykitės rekomenduojamo minimalaus lenkimo spindulio ir naudokite tinkamą suvirinimo apsaugą. Prieš galutinį prijungimą naudokite tikrinimo mikroskopą, kad patikrintumėte SC jungties pluošto galo paviršiaus kokybę. Laikykite ir nukreipkite pijunką apsauginiuose kanaluose arba dėkluose ilgalaikiam diegimui.
