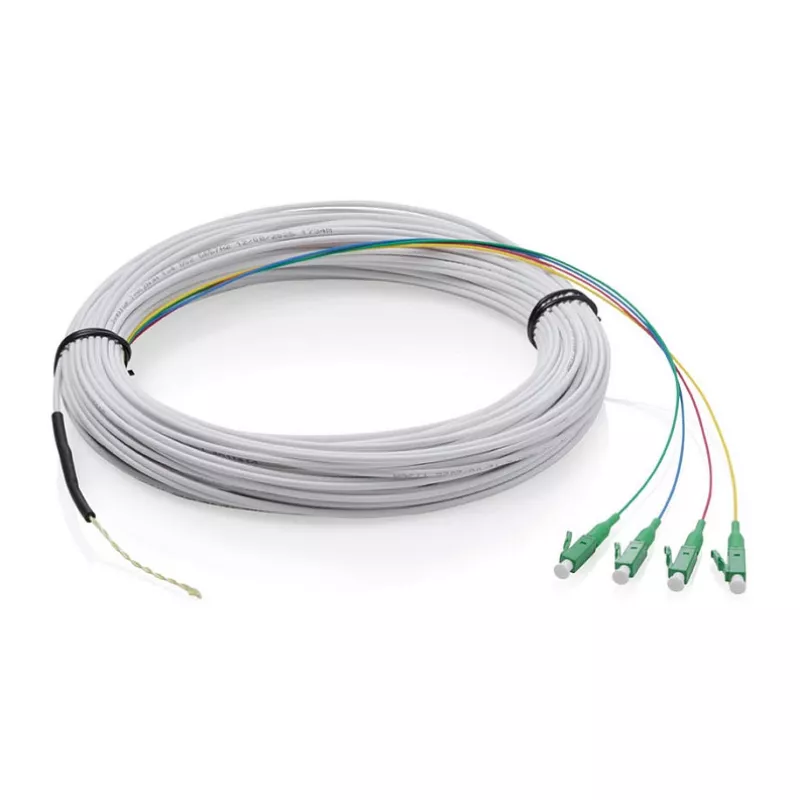

FTTH atšakos kabelis DIGITUS DK-3904LCA-50-1 vienmodis 4 skaidulos 4 LC/APC 50 m

DIGITUS DK-3904LCA-50-1 FTTH atšakos kabelis yra vienmodis optinis kabelis su keturiomis skaidulomis ir keturiomis LC/APC jungtimis viename gale, tiekiamas 50 m ilgio. Jis skirtas šviesolaidžio iki namų įrenginiams ir trumpiems išorės / vidaus maršrutams, taškas–taškas abonentinėms atšakoms ir patalpų perdavimo taškams. Kabelis naudoja G.657A2 lenkimui optimizuotą vienmodę skaidulą ir mažai dūmų išskiriančią, halogenų neturinčią (LSZH) apvalkalą, užtikrinantį saugesnį naudojimą patalpose. Iš anksto sumontuotas jungčių galas sumažina montavimo laiką, o atviras galas paruoštas paprastam vedimui į pastato skirstytuvą ar aukšto užbaigimo tašką.

Privalumai

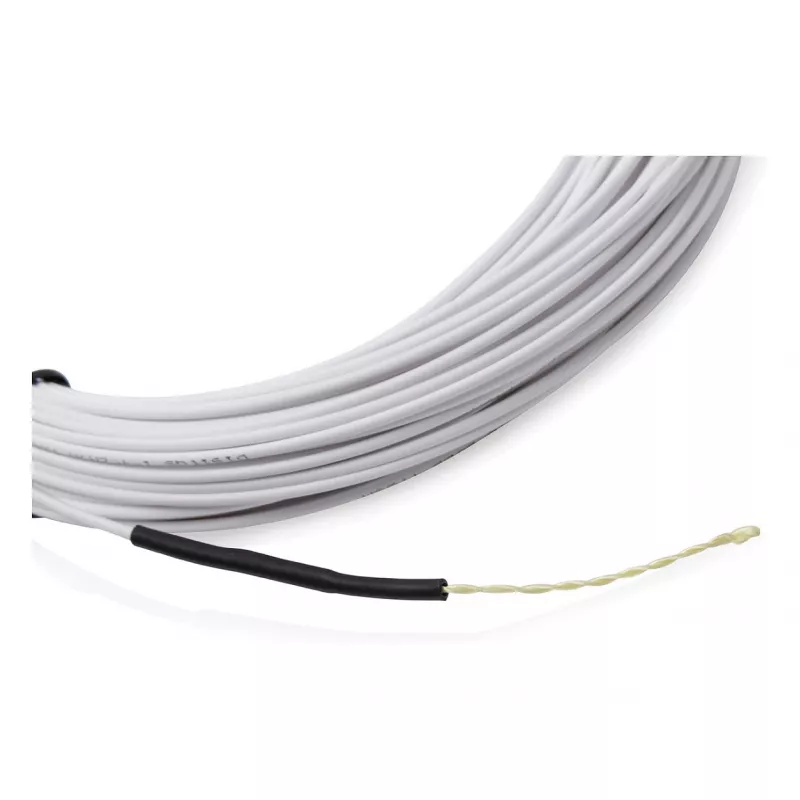

Iš anksto sumontuotos LC/APC jungtys vienoje pusėje žymiai sumažina vietinio sujungimo darbus ir pagreitina diegimą. G.657A2 lenkimui optimizuotos skaidulos pagerina našumą ankštuose maršrutuose ir mažuose lenkimo spinduliuose, būdinguose patalpoms ir kanalams. Kabelio konstrukcijoje yra Kevlar stiprumo elementas ir tvirta traukimo kilpa, kad atlaikytų tempimo jėgas montavimo metu, išlaikant mažus įterpimo nuostolius ir didelę grįžtamųjų signalų slopinimą dėl APC poliruotų jungčių.

Tinka (užduotims / naudojimo atvejams)

• Abonentinės atšakos linijos nuo pastato skirstytuvo iki buto ar patalpų
• Perdavimo taškai ir vidaus FTTH užbaigimai tinklo 4 lygyje
• Trumpi išoriniai / vidiniai kanalai ir kabelių loveliai
• Aplinka, kuriai reikalingos mažos atgalinės atspindžio jungtys (APC) ir ankšto lenkimo maršrutai

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodė 9/125 µm, G.657A2 lenkimui optimizuota
• Skaidulų skaičius: 4

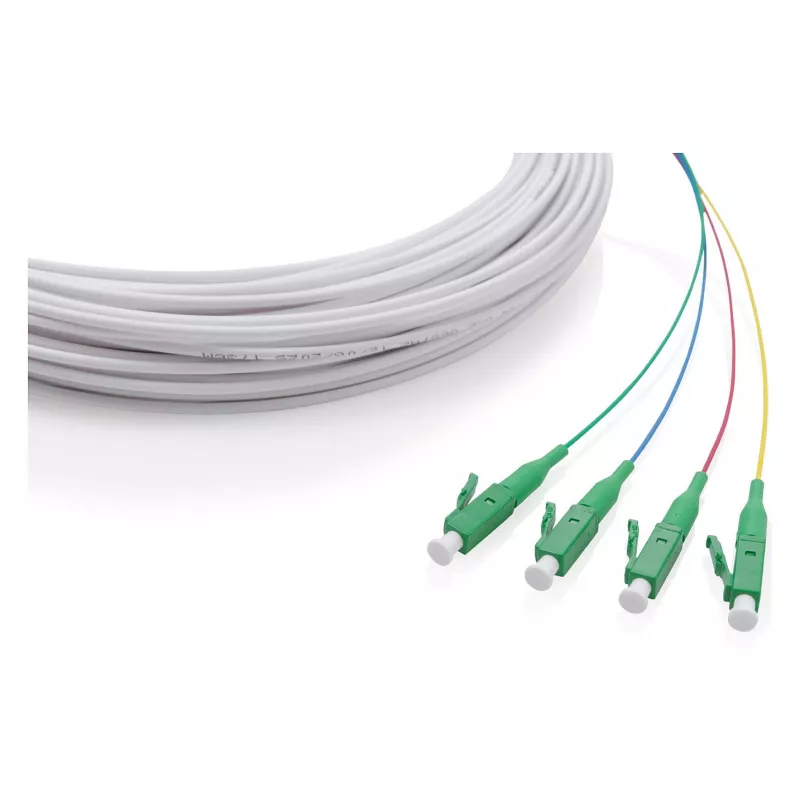

• Jungtys: 4 × LC/APC (iš anksto sumontuotos viename gale)
• Kabelio ilgis: 50 m
• Apvalkalo medžiaga: LSZH (balta)
• Kabelio skersmuo: 2,4 mm
• Sukimo / stiprumo elementas: Kevlar siūlai
• Lenkimo spindulys (min): 10D (statinis) / 20D (dinaminis)
• Tempimo stipris: 400 N
• Gniuždymo stipris: 1000 N
• Įterpimo nuostoliai (jungtis): ≤ 0,3 dB
• Grįžtamieji nuostoliai (jungtis): ≥ 60 dB
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Laikymo temperatūra: nuo -40 °C iki +80 °C
• Kabelio svoris (apytiksliai): 0,63 kg

Kaip naudoti

Atvirą kabelio galą nutieskite per kanalą ar lovelį iki pastato ar aukšto skirstytuvo. Naudokite iš anksto sumontuotas LC/APC jungtis tiesiogiai sujungti į abonentinius lizdus, paskirstymo skydus ar adapterius perdavimo taške. Montavimo metu naudokite kabelio integruotą traukimo kilpą, kad padėtumėte pravesti neapkraunant skaidulos. Prieš sujungdami įsitikinkite, kad jungtys ir prievadai yra švarūs, kad būtų išlaikytos nurodytos įterpimo ir grįžtamųjų nuostolių vertės.

Rekomendacijos

Montavimo metu išlaikykite nurodytą minimalų lenkimo spindulį ir venkite aštrių lenkimų. Naudokite tinkamus kanalus, lovelius ir įtempimo sumažinimo priemones, kad apsaugotumėte kabelį traukiant ir tvirtinant. LC/APC jungtis išvalykite tinkamu skaidulų tikrinimo ir valymo įrankiu prieš sujungdami ir patikrinkite linijos veikimą po montavimo.
