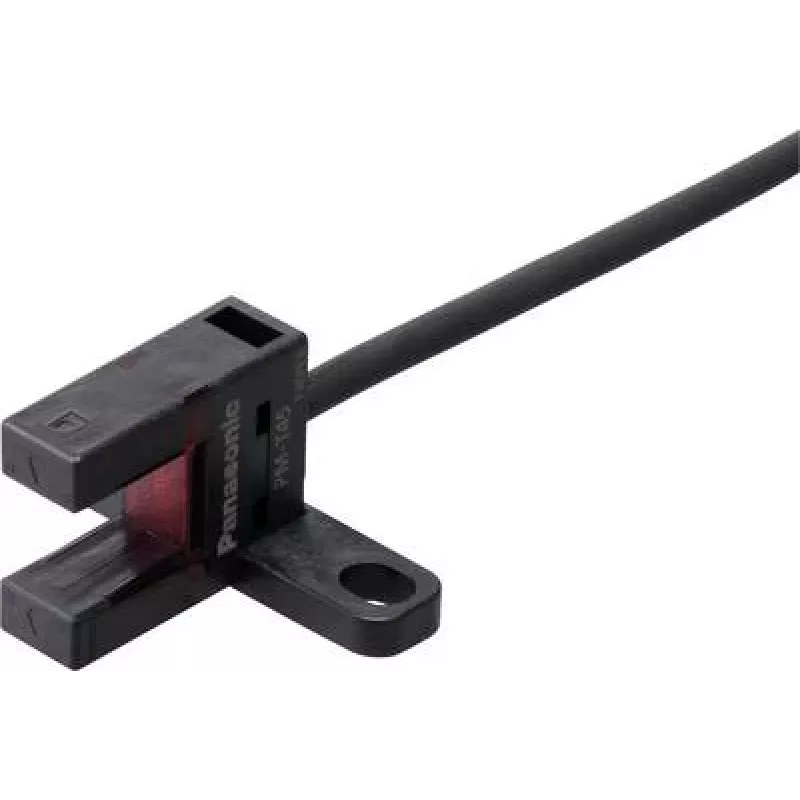

Fotoelektrinis šakinis jutiklis Panasonic PM-T45, T tipo, „šviesos įjungimo / tamsos įjungimo“ perjungimas, 5–24 V DC

Panasonic PM-T45 yra T tipo fotoelektrinis šakinis jutiklis, skirtas bekontakčiam mažų dalių, etikečių ir briaunų aptikimui automatikos ir konvejerių sistemose. Šakės formos korpusas išdėsto spinduolį ir imtuvą kompaktiškoje U formoje, kad aptiktų objektus, praeinančius pro tarpą. Jutiklis palaiko tiek „šviesos įjungimo“, tiek „tamsos įjungimo“ perjungimą ir veikia nuo žemos įtampos nuolatinės srovės maitinimo, todėl tinka integruoti į mašinų valdiklius ir jutimo stotis gamybos linijose.

Privalumai

T tipo šakės forma užtikrina stabilų, pakartojamą plonų ar netaisyklingų daiktų jutimą be fizinio kontakto. Dvigubi perjungimo režimai leidžia lanksčiai konfigūruoti, kad būtų aptiktas daikto buvimas ar nebuvimas, priklausomai nuo taikymo poreikių. Platus maitinimo įtampos diapazonas ir paprastas išvesties elgesys daro įrenginį suderinamą su įprastais PLC ir valdymo grandinėmis. Kompaktiška atviro tarpo konstrukcija supaprastina išlygiavimą ir montavimą ankštose erdvėse.

Tinka

• Mažų komponentų buvimo aptikimui ant konvejerių
• Etikečių jutimui ir briaunų aptikimui pakavimo linijose
• Dalių skaičiavimui arba daiktų sekimui per apdorojimo stotis
• Pozicijos tikrinimui surinkimo ir indeksavimo srityse

Pagrindinės specifikacijos

• Jutimo konfigūracija: šakė (T tipo) su spinduoliu ir imtuvu atvirame tarpe
• Perjungimo režimai: pasirenkamas „šviesos įjungimas“ ir „tamsos įjungimas“
• Maitinimo įtampa: veikia plačiame žemos nuolatinės srovės įtampos diapazone, tinkamame valdymo sistemoms
• Išvesties tipas: perjungimo išvestis, suderinama su nuolatinės srovės valdymo įėjimais
• Montavimas: kompaktiška tarpo konstrukcija, skirta montuoti linijoje arba ant skydo, kur mažos dalys praeina pro tarpą

Kaip naudoti

Sumontuokite PM-T45 taip, kad aptinkamas objektas praeitų per šakės tarpą statmenai optinei ašiai. Pasirinkite „šviesos įjungimo“ arba „tamsos įjungimo“ perjungimą, priklausomai nuo to, ar aptikimas turėtų įvykti, kai spindulys priimamas, ar kai jis pertraukiamas. Prijunkite jutiklį prie nuolatinės srovės maitinimo ir valdymo įėjimo, laikydamiesi įrangos laidų sujungimo standartų; prieš įjungdami maitinimą patikrinkite išvesties poliškumą ir apkrovos reikalavimus. Sureguliuokite išlygiavimą taip, kad taikinys patikimai pertrauktų arba atspindėtų spindulį, kaip reikalaujama, tada patikrinkite aptikimą visame numatomame dalių dydžių ir padėčių diapazone.

Rekomendacijos

Sumontuokite jutiklį ant stabilaus laikiklio, kad išvengtumėte klaidingų suveikimų dėl vibracijos, laikykite šakės tarpą švarų nuo dulkių ir šiukšlių, o kur reikia, užtikrinkite tinkamą ekranavimą nuo aplinkos šviesos. Prieš pradedant eksploatuoti, patikrinkite perjungimo režimo ir laidų sujungimo suderinamumą su mašinos valdikliu.
