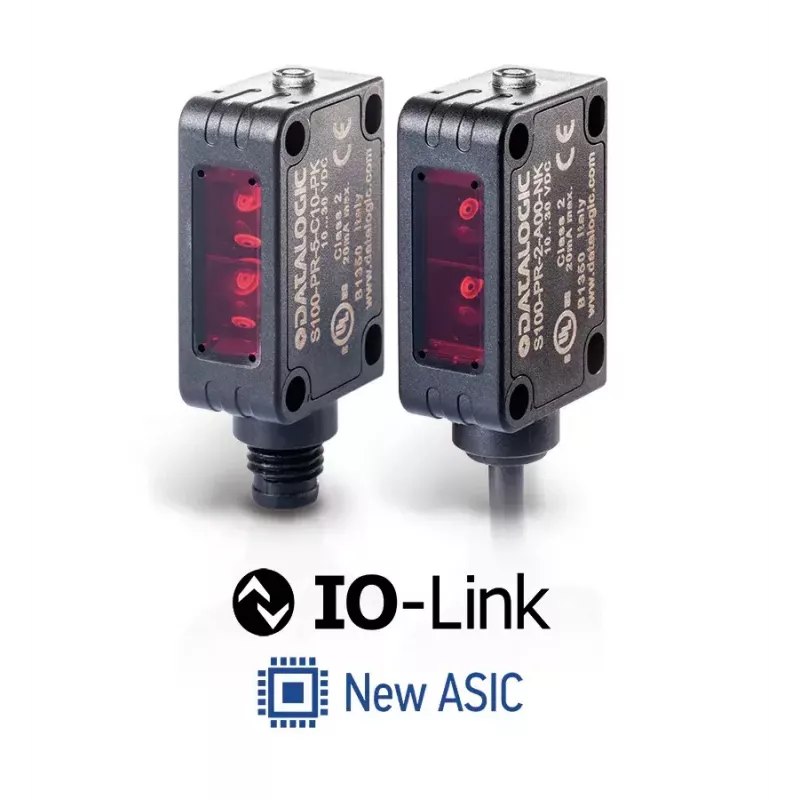

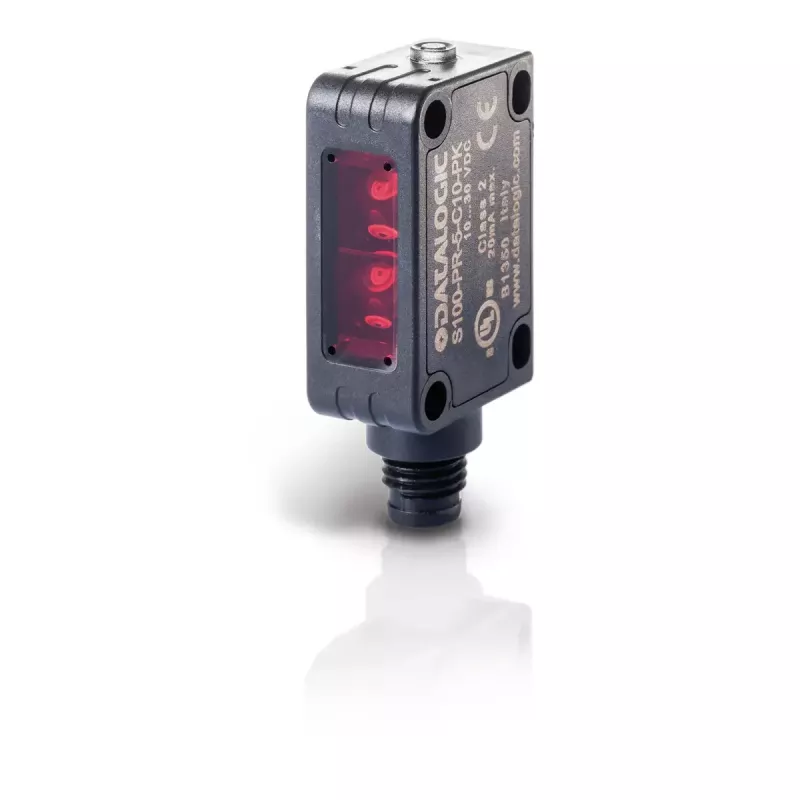

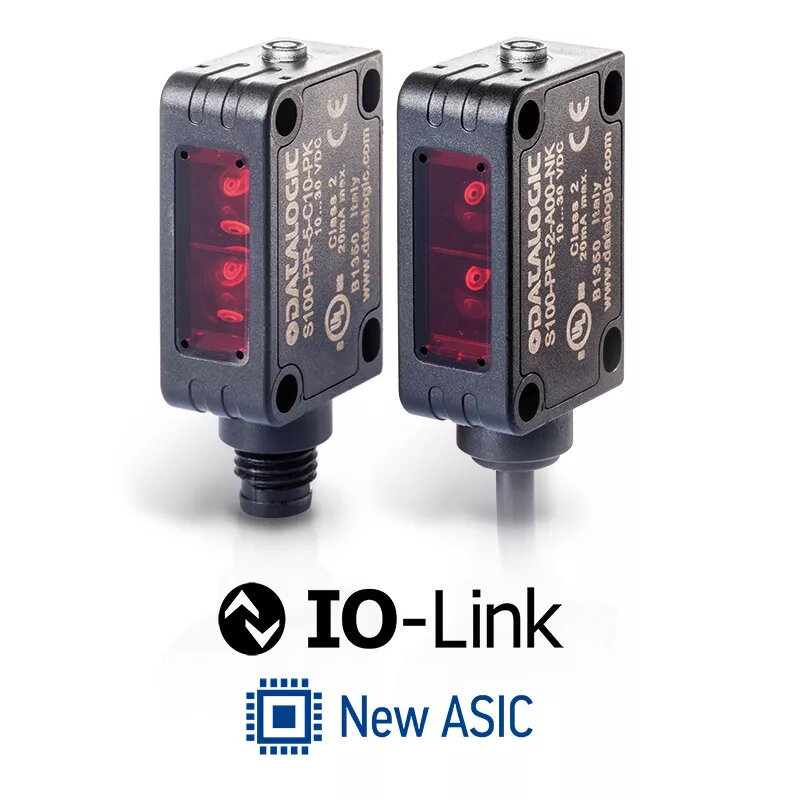

Fotoelektrinis jutiklis Datalogic 950811030, difuzinio / pralaidaus spindulio tipo (modelis 950811030)

Datalogic 950811030 yra fotoelektrinis jutiklis, skirtas objektų aptikimui pramoninėje automatikoje. Šis difuzinio / pralaidaus spindulio tipo jutiklis priklauso Datalogic S100 miniatiūrinei šeimai, pasižymi kompaktiškais matmenimis ir tvirtinimo koncepcija su keturiomis tvirtinimo angomis (dvi srieginės priekyje ir dvi išpjautos gale), užtikrinančia lanksčią montavimo galimybę ant konvejerių, pakavimo įrenginių ir surinkimo įrangos. Jutiklis užtikrina bekontaktį buvimo / nebuvimo aptikimą, tinkamą integracijai su PLC ir valdymo sistemomis, kur reikalingas patikimas optinis jutimas.

Privalumai

S100 formos faktorius pasižymi labai mažais matmenimis – 20 x 32 x 12 mm, todėl jį galima montuoti ankštose erdvėse. Keturios tvirtinimo angos suteikia universalias mechaninio prijungimo galimybes įvairiems mašinų išdėstymams. S100 serijoje nėra rankinio reguliavimo ant jutiklio korpuso, todėl supaprastinamas montavimas ir sumažinama atsitiktinio keitimo rizika. Platformoje integruotas ASIC, suteikiantis IO-Link programavimo galimybę ir du išvesties kanalus, išvengiant skaitmeninės išvesties drebėjimo ryšio metu, taip pagerinant pakartojamumą ir integracijos patikimumą.

Tinka

• Buvimo ir nebuvimo aptikimui ant konvejerių linijų
• Objektų aptikimui pakavimo ir ženklinimo mašinose
• Detalių jutimui surinkimo ir tvarkymo įrangoje
• Integracijai su PLC ir IO-Link pagrindu veikiančiomis valdymo sistemomis

Pagrindinės specifikacijos

• Jutiklio tipas: fotoelektrinis (difuzinis / pralaidus spindulys)
• Serijos formos faktorius: miniatiūrinis S100
• Matmenys: 20 x 32 x 12 mm
• Tvirtinimas: keturios tvirtinimo angos (dvi srieginės priekyje, dvi išpjautos gale)
• Ryšys: IO-Link programavimo galimybė (ASIC pagrindu)
• Išvestys: du išvesties kanalai su stabiliu skaitmeniniu signalu ryšio metu

Kaip naudoti

Sumontuokite jutiklį naudodami esamas sriegines ir išpjautas tvirtinimo angas, kad jutimo ašis sutaptų su objekto judėjimo keliu. Prijunkite jutiklį prie valdymo sistemos ir, jei reikia, sukonfigūruokite IO-Link parametrus, nustatydami aptikimo slenksčius, laiko nustatymus ar išvesties elgseną. Pralaidaus spindulio išdėstymui sulygiuokite emiterį ir imtuvą vienas prieš kitą per aptikimo tarpą; difuziniam naudojimui nukreipkite jutimo pusę į aptinkamą paviršių. Patikrinkite aptikimo veikimą su tipiniais objektais ir, jei reikia, reguliuokite IO-Link nustatymus iš valdymo įrenginio, o ne mechaniškai keisdami jutiklį.

Rekomendacijos

Montuokite jutiklį vietose, apsaugotose nuo tiesioginio mechaninio poveikio ir pernelyg didelio užterštumo; atlikite pradinį sulygiavimą ir sukonfigūruokite parametrus per IO-Link, kad būtų užtikrintas pakartojamas aptikimas. Naudokite tinkamą tvirtinimo įrangą, kad pritvirtintumėte jutiklį išpjautose arba srieginėse angose, ir prieš paleidžiant liniją į gamybą patikrinkite suderinamumą su aplinkinės mašinos laidais ir valdymo logika.
