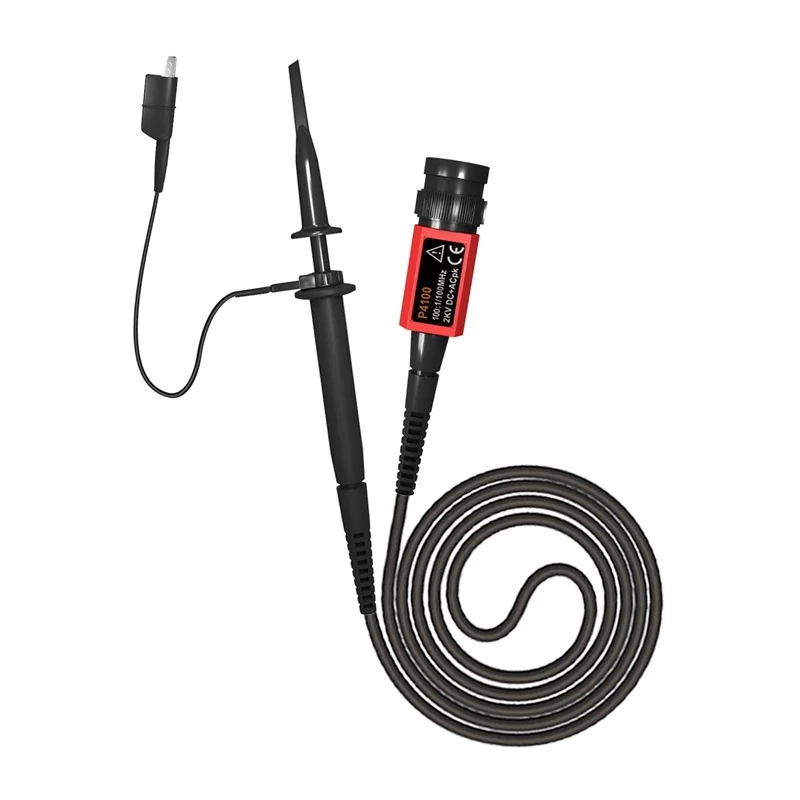

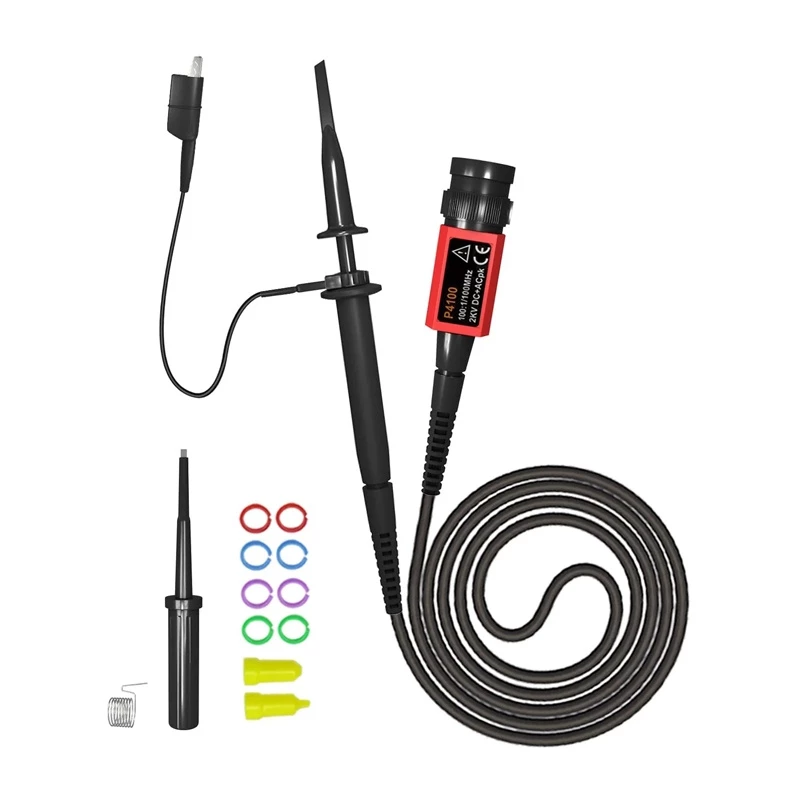

FNIRSI P4100 100MHz 100:1 aukštos įtampos osciloskopo zondas (4000V)

Darbas su aukštos įtampos grandinėmis reikalauja matavimo priemonės, kuri saugiai sumažintų signalą, išlaikydama bangos formos vientisumą. FNIRSI P4100 pasyvi osciloskopo zondas siūlo 100:1 slopinimo koeficientą ir 100 MHz dažnių juostą, todėl yra patikimas pasirinkimas inžinieriams ir technikams, kuriems reikia matyti įtampas iki 4000 V standartinėje 1 MΩ osciloskopo įėjime.

Kam jis skirtas

Šis zondas puikiai tinka profesionalams ir mėgėjams, dirbantiems su galios elektronika, įskaitant SMPS projektavimą, keitiklių gedimų šalinimą, variklių pavarų analizę ir aukštos įtampos bandymus. Jis taip pat tinka mokomosioms laboratorijoms, kuriose atliekami aukštos įtampos eksperimentai.

Pagrindinės savybės

• 100:1 slopinimas saugiam aukštos įtampos matavimui
• DC iki 100 MHz dažnių juosta su greitu 3.5 ns signalo kilimo laiku
• Atlaiko iki 4000 V (DC + AC didžiausia) įėjimo įtampą
• Aukšta 100 MΩ įėjimo varža sumažina grandinės apkrovą
• Maža 6 pF įėjimo talpa užtikrina tikslią aukšto dažnio reakciją
• Reguliuojamas kompensavimo diapazonas nuo 10 pF iki 35 pF, kad atitiktų įvairius osciloskopus
• Standartinė BNC jungtis užtikrina universalų suderinamumą
• 1.2 m lengvas kabelis lanksčiam pozicionavimui
• ±2% slopinimo tikslumas

Specifikacijos

• Zondo tipas: Pasyvus aukštos įtampos
• Slopinimo koeficientas: 100:1
• Dažnių juosta: DC iki 100 MHz
• Didžiausia įėjimo įtampa: 4000 V (DC + AC didžiausia)
• Įėjimo varža: 100 MΩ (su 1 MΩ osciloskopo įėjimu)
• Įėjimo talpa: 6 pF
• Signalo kilimo laikas: 3.5 ns
• Kompensavimo diapazonas: 10 pF - 35 pF
• Kabelio ilgis: 1.2 m
• Jungties tipas: BNC
• Slopinimo tikslumas: ±2%
• Darbinė temperatūra: 0°C iki 50°C
• Darbinė drėgmė: 0-80% RH (be kondensato)
• Įžeminimo laido ilgis: 15 cm

Patarimai

Prieš įjungdami grandinę, visada saugiai prijunkite įžeminimo laidą. Nustatykite osciloskopo įėjimą į 1 MΩ ir atlikite žemo dažnio kompensavimo reguliavimą, kad zondas atitiktų jūsų osciloskopą. Prieš kiekvieną naudojimą patikrinkite zondą ir kabelį, ar nėra pažeidimų, ypač dirbant su aukštesne nei 1000 V įtampa.
