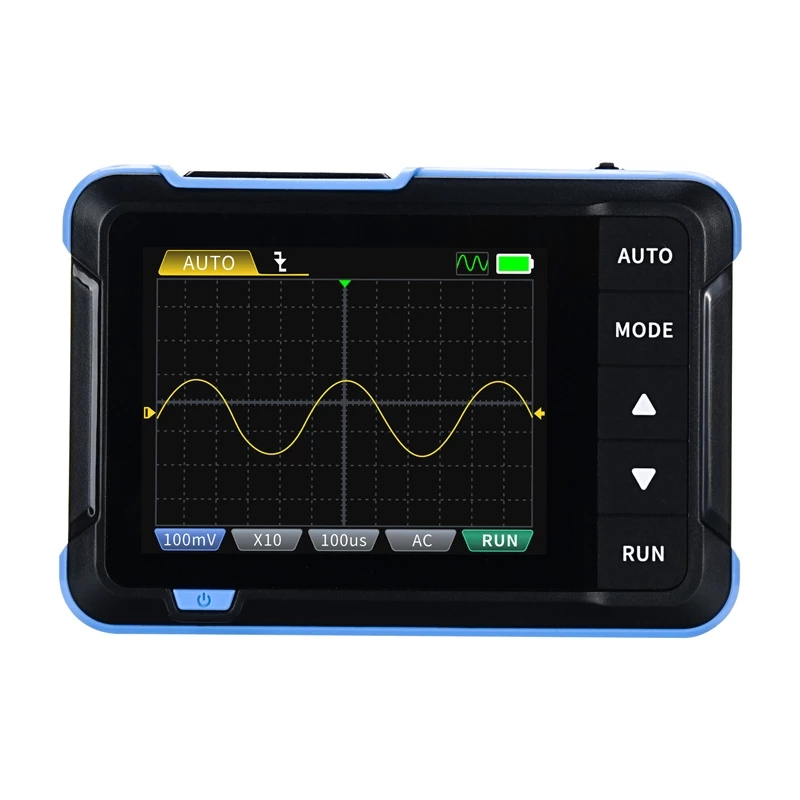

Nešiojamas 2-in-1 mini osciloskopas ir signalų generatorius Fnirsi DSO153 150 MHz dažnių juosta, 1 GS/s atrankos dažnis

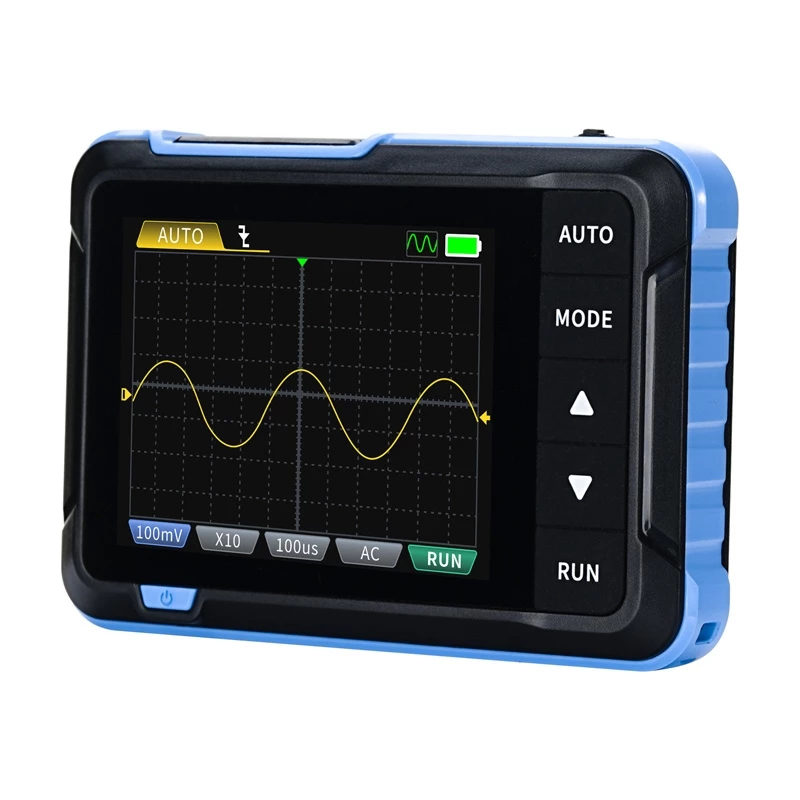

FNIRSI DSO153 yra kompaktiškas 2-in-1 rankinis prietaisas, jungiantis osciloskopą ir signalų generatorių. Jis sukurtas nešiojamam naudojimui dirbtuvėse ir lauko darbuose, siūlydamas bangų formų peržiūrą, matavimo funkcijas ir signalo išvestį mažame, lengvame korpuse. Prietaise yra įkraunama ličio baterija, USB-C įkrovimas ir kelių kalbų palaikymas.

Privalumai

FNIRSI DSO153 užtikrina tikslią bangos formos analizę su sustabdymo, priartinimo ir perkėlimo funkcijomis, kurios padeda aptikti trikdžius ir tirti sudėtingą moduliaciją. Jo įmontuota 1000 mAh baterija ir automatinis išsijungimas pagerina nešiojamumą ir energijos vartojimo efektyvumą. Prietaisas turi jautrius valdiklius, 90° atlenkiamą stovą ir USB-C prievadą greitam įkrovimui ir programinės aparatinės įrangos atnaujinimams. Jis palaiko kelias kalbas ir siūlo protingą apsaugą nuo perkrovos.

Tinka

• Mėgėjiškai elektronikai ir „pasidaryk pats“ projektams
• Buitinės technikos ir prietaisų remontui
• Automobilių serviso diagnostikai
• Mokyklų laboratorijoms ir mokomosioms demonstracijoms
• Lauko matavimams ir priežiūrai

Pagrindinės specifikacijos

• Gamintojas: FNIRSI
• Modelis: DSO153
• Dažnių juosta: 1 MHz (kaip nurodyta šaltinyje)
• Atrankos dažnis: 5 Ms/s (kaip nurodyta šaltinyje)
• Laiko bazės diapazonas: 500 ns – 20 s
• Matavimo vertės: 12 tipų
• Paleidimo režimai: automatinis, vienkartinis, įprastas
• Įtampos matavimo diapazonas: iki 400 V
• Kalibravimo kvadratinė banga: palaikoma 1 kHz
• Dažnis (signalų generatorius): 0–10 kHz
• Darbo ciklas: 0–100%
• Amplitudė (signalo išvestis): 0,1–3 V
• Bangos formos tipai (signalų generatorius): 14 tipų
• Palaikomos kalbos: 8
• Automatinis išsijungimas: palaikomas

Kaip naudoti

Prieš pirmą naudojimą įkraukite prietaisą naudodami USB-C kabelį. Prijunkite osciloskopo zondą arba P6100 zondą prie įvesties ir, kur reikia, uždėkite krokodilo spaustuką. Įjunkite prietaisą, režimo jungikliu pasirinkite osciloskopo arba signalų generatoriaus režimą ir valdikliais nustatykite laiko bazę, paleidimą ir vertikalią skalę. Norėdami išsamiai apžiūrėti bangos formas, naudokite sustabdymo, priartinimo ir perkėlimo funkcijas. Signalo išvesčiai generatoriaus skydelyje pasirinkite bangos formos tipą, dažnį, amplitudę ir darbo ciklą.

Rekomendacijos

Naudokite tinkamą zondo įžeminimą ir laikykitės saugos priemonių matuodami tinklo įtampas iki nurodyto įtampos diapazono. Periodiškai įkraukite prietaisą, kad išsaugotumėte baterijos veikimo laiką, ir atnaujinkite programinę aparatinę įrangą per USB-C, kai yra atnaujinimų.
