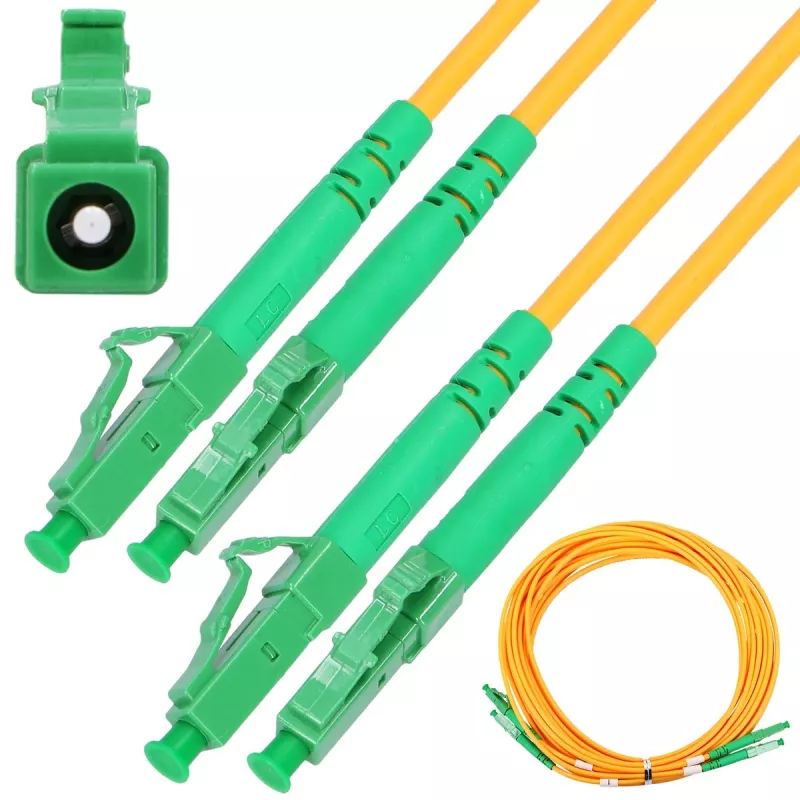

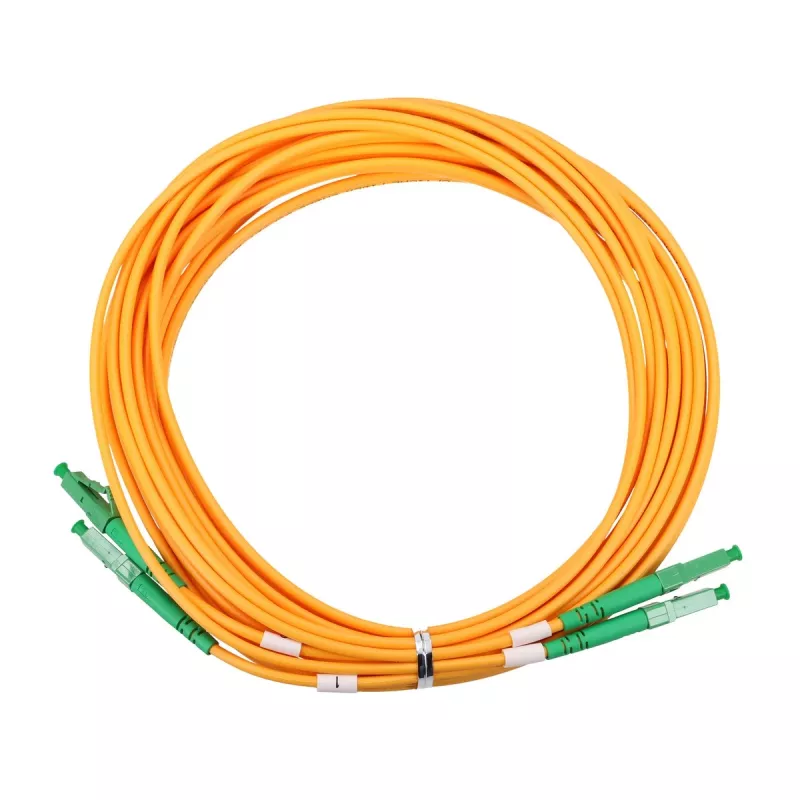

Fiber patchcord Extralink LC/APC - LC/APC vienmodis dvipusis 9/125µm G.657.A1 3 m

Extralink LC/APC - LC/APC vienmodis dvipusis 9/125µm G.657.A1 3 m yra vienmodis šviesolaidinis komutacinis kabelis, skirtas optinėms jungtims, pataisos skydams ir įrangos sujungimui. Dvipusė konfigūracija su LC/APC jungtimis abiejuose galuose ir 3 m ilgis leidžia tvarkingai sujungti OLT, ONU/ONT įrenginius, komutatorius ir siųstuvus-imtuvus. 9/125 µm G.657.A1 pluošto specifikacija sumažina lenkimo nuostolius, todėl šis kabelis tinkamas FTTH ir kitoms instaliacijoms, kur tikimasi ankštų vingių ar ribotos erdvės.

Privalumai

komutacinis kabelis sujungia LC/APC kampu poliruotas jungtis, užtikrinančias mažą atgalinį atspindį ir patikimą sujungimą su standartiniais APC adapteriais, bei dvipusį formatą dviejų kanalų perdavimui. G.657.A1 vienmodis pluoštas pasižymi geresniu lenkimo atsparumu, palyginti su standartiniais vienmodžiais pluoštais, sumažindamas signalo nuostolius ankštuose maršrutuose. 3 mm kabelio skersmuo užtikrina pusiausvyrą tarp lankstumo ir mechaninės apsaugos, tinka jungtims stovuose, skyduose ir išvaduose.

Tinka

• FTTH abonentų galiniams įrenginiams ir namų instaliacijoms
• OLT, ONU/ONT ir medijos keitiklių sujungimui
• Pataisos skydams ir paskirstymo rėmams telekomunikacijų spintose ir duomenų centruose
• Jungtims tarp šviesolaidinių siųstuvų-imtuvų ir komutatorių ar maršrutizatorių

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A1 (9/125 µm)
• Jungties tipas: LC/APC į LC/APC dvipusis
• Kabelio konfigūracija: dvipusis, 2 skaidulos
• Kabelio išorinis skersmuo: 3,0 mm
• Ilgis: 3 metrai
• Poliravimo tipas: kampinis fizinis kontaktas (APC), užtikrinantis mažą atgalinį atspindį

Kaip naudoti

Nutieskite komutacinį kabelį tarp įrenginių arba tarp įrenginio ir pataisos skydo, vengdami aštrių įlinkių ir pritvirtindami kabelį kabelių tvarkymo loveliuose, jei yra. Sulygiuokite LC jungtis su adapteriu ar siųstuvo-imtuvo lizdu ir įkiškite, kol užsifiksuos spragtukas; įsitikinkite, kad APC galiniai paviršiai atitinka jungiamą adapterį, kad būtų išlaikyti maži grįžtamieji nuostoliai. Dvipusėms jungtims laikykitės įrangos reikalaujamos siuntimo/priėmimo orientacijos. Neviršykite rekomenduojamo minimalaus lenkimo spindulio G.657.A1 pluoštui ir venkite gniuždymo ar per didelės tempimo apkrovos kabeliui.

Rekomendacijos

Prieš montavimą patikrinkite jungčių galinius paviršius dėl užterštumo ir, jei reikia, nuvalykite patvirtintomis šviesolaidžių valymo priemonėmis. FTTH diegimui naudokite įtempimo mažinimą prie išvadų ir venkite tiesti per mechaniškai stipriai apkraunamas vietas. Nenaudojamus komutacinius kabelius laikykite suvyniotus švelniomis kilpomis ir, kai neprijungti, saugokite jungčių galus dangteliais.
