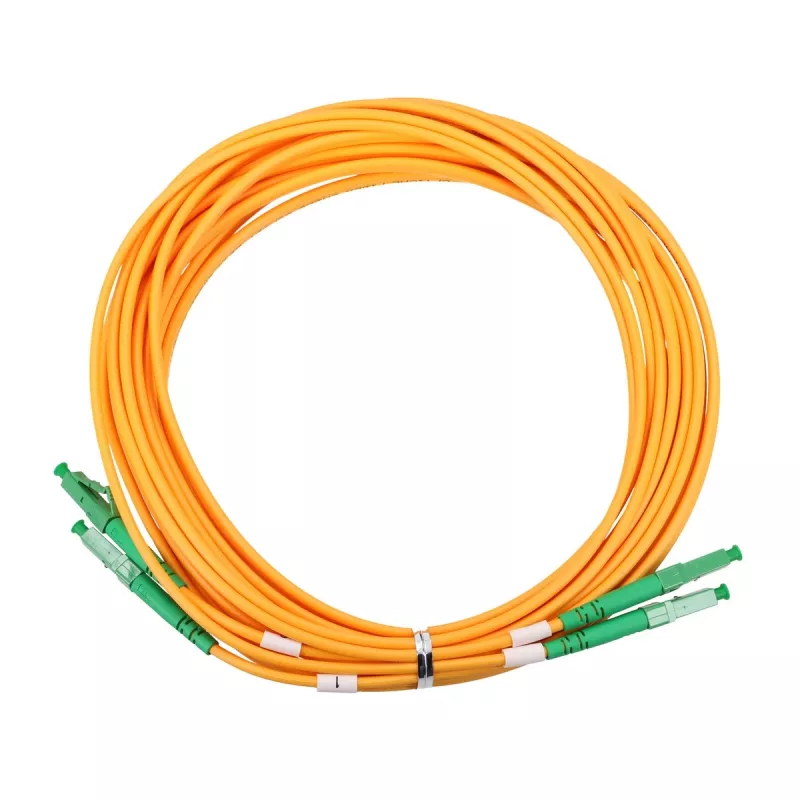

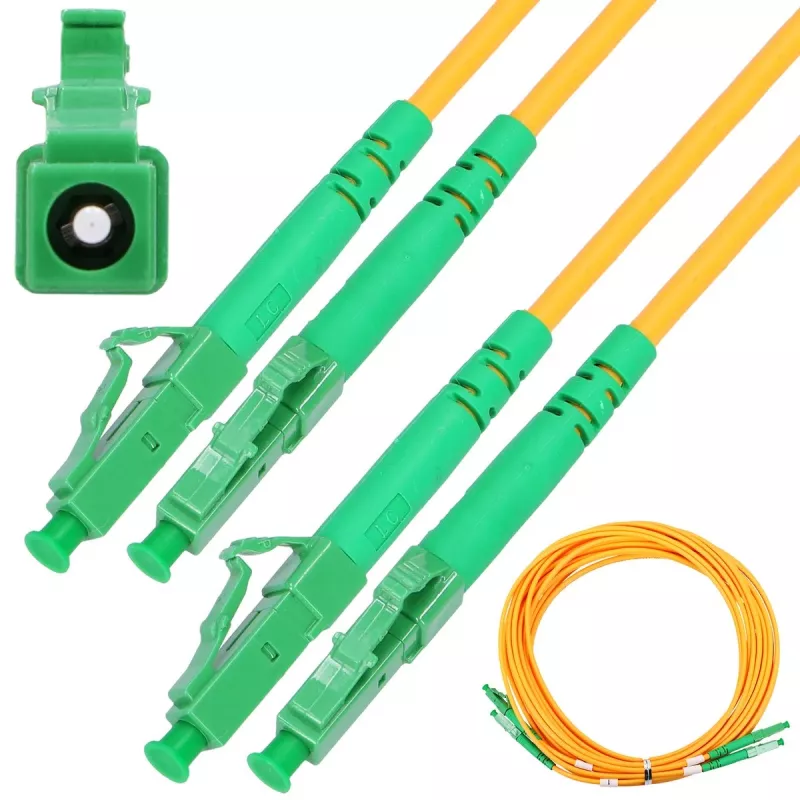

Extralink šviesolaidžio komutacinis kabelis LC/APC – LC/APC, vienmodis dvipusis 9/125 µm G.657.A1, 1 m

Extralink LC/APC – LC/APC vienmodis dvipusis šviesolaidžio komutacinis kabelis, 1 m, skirtas trumpiems optiniams sujungimams FTTH, telekomunikacijų ir duomenų centrų aplinkoje. Kabelis naudoja 9/125 µm G.657.A1 lenkimui atsparų vienmodį šviesolaidį ir LC jungtis su APC poliravimu abiejuose galuose, užtikrinant stabilų, mažų nuostolių sujungimą pataisos panelėms, ONT/OLT jungtims ir stelažų vidaus šviesolaidžio maršrutizavimui. 3,0 mm išorinio skersmens apvalkalas suteikia lankstumo ir mechaninės apsaugos balansą, tinkamą standartiniams pataisos loveliams ir spintų maršrutizavimui.

Privalumai

APC poliruotos LC jungtys sumažina atgalinį atspindį, pagerindamos signalo vientisumą, ypač pasyviuosiuose optiniuose tinkluose (PON) ir didelės spartos telekomunikacijų linijose. Lenkimui atsparus G.657.A1 šviesolaidis išlaiko mažą slopinimą esant mažam lenkimo spinduliui, o tai padeda išsaugoti našumą ankštuose maršrutizavimo keliuose. Dvipusė LC jungtis užtikrina patikimą poliškumą ir dvipusį ryšį kompaktiškoje formoje, suderinamoje su šiuolaikinėmis pataisos panelėmis ir optine įranga.

Tinka

• FTTH abonentų jungtims tarp ONT/ONU ir pataisos panelių
• Trumpiems stelažų ar spintų vidaus šviesolaidžio sujungimams duomenų centruose
• Pataisos panelių ar važiuoklių jungtims telekomunikacijų ir įmonių tinkluose
• Sujungimui tarp optinių jungiklių, keitiklių ir medijos keitiklių

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Vienmodis G.657.A1 (atsparus lenkimui)
• Šerdies / apvalkalo skersmuo: 9/125 µm
• Jungties tipas: LC/APC į LC/APC dvipusis
• Poliravimas: Kampinis fizinis kontaktas (APC)
• Kabelio skersmuo: 3,0 mm
• Ilgis: 1 m
• Režimas: Vienmodis dvipusis

Kaip naudoti

Nutieskite pataisos laidą per kabelių tvarkykles ar lovelius, kad išvengtumėte aštrių lenkimų, ir pritvirtinkite jį tinkamais spaustukais arba lipnia juosta be per didelės įtampos. Įkiškite kiekvieną LC jungtį į atitinkamą LC/APC prievadą, kol spragtelės, išlaikydami teisingą dvipusį poliškumą. Išėmimui paspauskite LC skląstį ir švelniai tiesiai ištraukite jungtį. Kai nenaudojate, laikykite jungčių galus uždengtus dulkių dangteliais, kad išvengtumėte užteršimo, ir laikykitės standartinių šviesolaidžio saugos procedūrų dirbdami šalia veikiančios įrangos.

Rekomendacijos

Prieš montavimą patikrinkite ir nuvalykite jungčių galus patvirtintais šviesolaidžio valymo įrankiais. Laikykitės minimalaus lenkimo spindulio pagal G.657.A1 rekomendacijas ir venkite pakartotinio aštraus lenkimo, kad išlaikytumėte mažą slopinimą. Nuolatiniams įrengimams naudokite profesionaliai užbaigtus ir patikrintus pataisos laidus ir, jei reikia, patikrinkite linijos našumą optiniu galios matuokliu arba OTDR.
