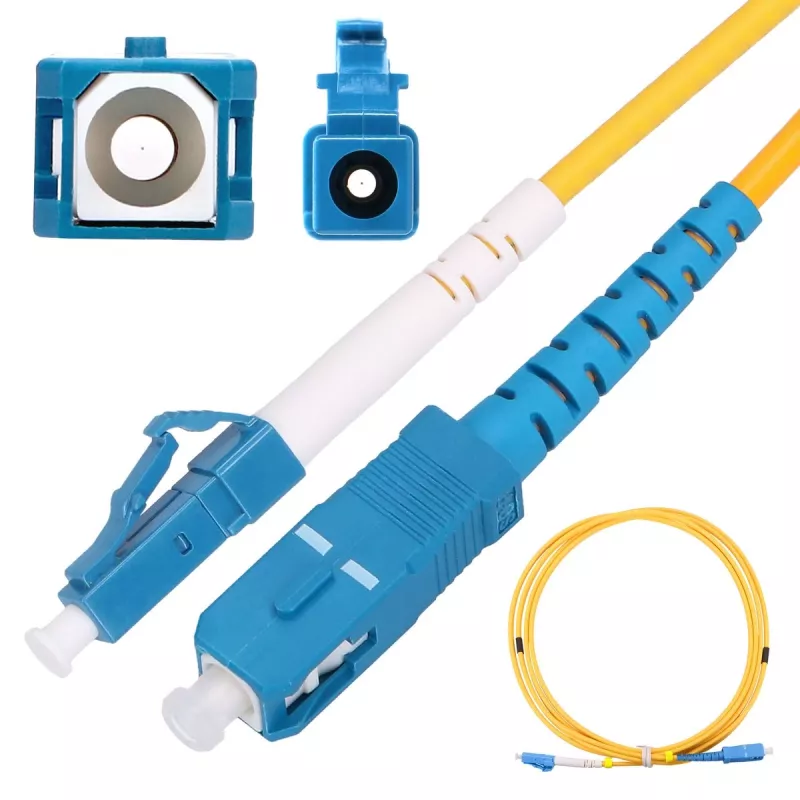

Extralink šviesolaidinis pataisinis kabelis LC/UPC į SC/UPC, vienmodis G.652D, simpleksinis, 3 mm apvalkalas, 2 m

Extralink šviesolaidinis pataisinis kabelis LC/UPC į SC/UPC, vienmodis G.652D, simpleksinis, 3 mm apvalkalas, 2 m yra gamykloje užbaigtas vienmodis optinis trumpiklis, skirtas patikimam sujungimui tarp aktyviosios įrangos ir pasyviosios šviesolaidinės infrastruktūros. Kabelis naudoja ITU‑T G.652D vienmodę skaidulą ir viename gale yra užbaigtas LC/UPC jungtimi, o kitame – SC/UPC jungtimi. Su 3 mm išoriniu apvalkalu ir 2 metrų ilgiu šis pataisinis kabelis tinka trumpiems sujungimams skirstymo skydeliuose, optiniuose paskirstymo rėmuose ir įrangos jungtims FTTH bei telekomunikacijų aplinkoje.

Privalumai

Vienmodė G.652D skaidula sumažina slopinimą ir chromatinę dispersiją dideliais atstumais, o simpleksinė konstrukcija ir tikslus UPC poliravimas užtikrina mažą atspindį atgal ir stabilų optinį veikimą. Kompaktiška LC jungtis viename gale ir patikima SC jungtis kitame gale suteikia suderinamumą su plačiu siųstuvų‑imtuvų, keitiklių ir skirstymo skydelių asortimentu. 3 mm apvalkalas suteikia mechaninę apsaugą ir lengvą valdymą montavimo bei priežiūros metu.

Tinka

• Optinės tinklo įrangos (komutatorių, medijos keitiklių, siųstuvų‑imtuvų) sujungimui
• FTTH abonentų ir paskirstymo jungtims tarp OLT ir ONT/ONU
• Sujungimui tarp stovoje montuojamų skirstymo skydelių ir galinių korpusų
• Laboratorinėms ir bandymo sąrankoms, kurioms reikia patikimų vienmodžių jungčių

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.652D
• Jungtis A: LC/UPC
• Jungtis B: SC/UPC
• Konfigūracija: simpleksinė (viena skaidula)
• Kabelio išorinis skersmuo: 3 mm
• Kabelio ilgis: 2 m
• Poliravimo tipas: UPC (ultrafizinis kontaktas)

Kaip naudoti

Prieš sujungdami įsitikinkite, kad abi šviesolaidinės jungtys ir adapterių prievadai yra švarūs, kad išvengtumėte padidinto slopinimo ar pažeidimų. Įkiškite LC/UPC jungtį į atitinkamą LC adapterį ar siųstuvą‑imtuvą, o SC/UPC jungtį – į SC adapterį ar skydelį, kol kiekviena jungtis spragtelės ar tvirtai užsifiksuos. Švelniai nutieskite 3 mm kabelį, vengdami aštrių vingių; išlaikykite rekomenduojamus lenkimo spindulius vienmodėms skaiduloms, kad išlaikytumėte optinį veikimą. Atjungdami traukite jungtis už korpusų, o ne už kabelio, kad neapkrautumėte sujungimų.

Rekomendacijos

Prieš montavimą naudokite šviesolaidžių tikrinimo mikroskopą ar valymo įrankius. Nuolatiniams kanalų įrengimams po prijungimo tinkama bandymo įranga patikrinkite įterpimo nuostolius ir grįžtamuosius nuostolius. Nenaudojamas jungtis laikykite su apsauginiais dangteliais ir venkite sandarių lenkimų ar 3 mm kabelio gniuždymo tiesiant bei tvarkant spintose.
