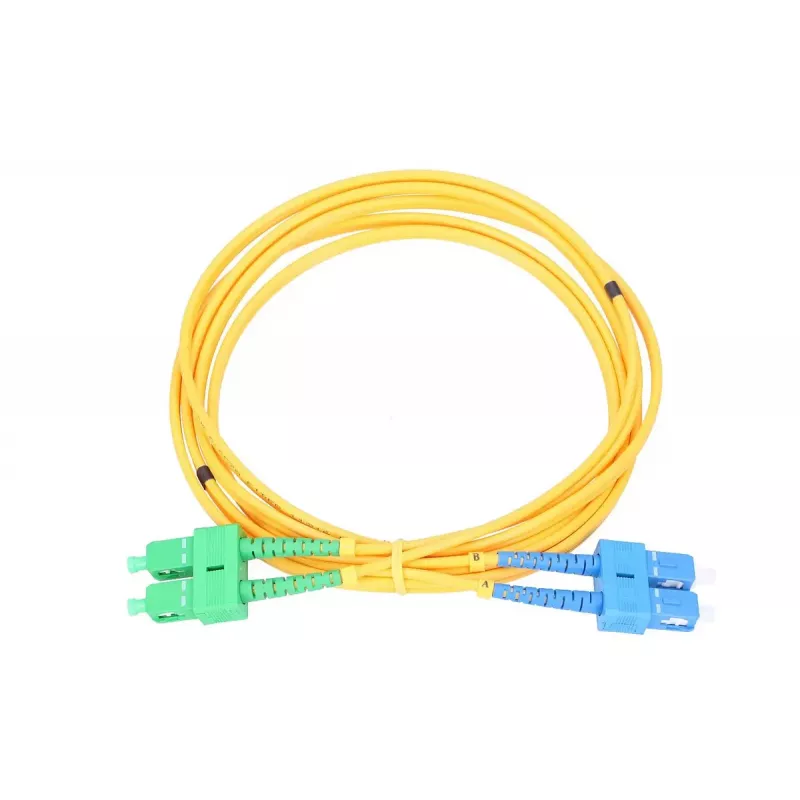

Extralink Patchcord SC/UPC į SC/APC, vienmodis G.652D, dvipusis PVC 3mm, 1 m

Extralink Patchcord SC/UPC į SC/APC yra vienmodis dvipusis šviesolaidinis kabelis, 1 m ilgio, su 3 mm PVC apvalkalu ir G.652D standartą atitinkančiu pluoštu. Viename gale užbaigtas SC/UPC jungtimi, kitame – SC/APC, šis kabelis skirtas pilnam dvipusiam perdavimui tarp tinklo įrenginių ir pasyvios įrangos. Jis palaiko tipinius telekomunikacijų ir FTTH bangos ilgius nuo 1310 nm ir yra skirtas mažų nuostolių sujungimui patalpų instaliacijose, įrangos spintose ir skirstymo skyduose.

Privalumai

Extralink kabelis pasižymi mažais įterpimo nuostoliais ir stabiliomis optinėmis charakteristikomis dėl G.652D vienmodžio pluošto ir tiksliai užbaigtų SC jungčių. Dvipusė konstrukcija leidžia vienu kabeliu vienu metu perduoti ir priimti signalus, o 3 mm PVC apvalkalas suteikia mechaninę apsaugą ir lankstumą tiesiant kabelių loviuose ir pataisymo spintose. Mišri jungčių konfigūracija (SC/UPC į SC/APC) užtikrina suderinamumą tarp įrenginių ir adapterių su skirtingais poliravimo tipais, sumažinant papildomų adapterių poreikį.

Tinka

• FTTH jungtims tarp OLT ir ONU/ONT
• Komutatorių, medijos keitiklių ir optinių siųstuvų-imtuvų sujungimui
• Pataisymo skydams ir stelažinėms skirstymo lentynoms telekomunikacijų patalpose
• Laboratoriniams bandymams ir trumpų atstumų šviesolaidinėms linijoms pastatų viduje

Pagrindinės specifikacijos

• Pluošto tipas: Vienmodis G.652D
• Jungtis A: SC/UPC
• Jungtis B: SC/APC
• Dvipusė konfigūracija pilnam dvipusiam perdavimui
• Kabelio apvalkalas: PVC, išorinis skersmuo 3,0 mm
• Standartinis bangos ilgių diapazonas: nuo 1310 nm (tinka 10 Gbps sistemoms)
• Mažiausias lenkimo spindulys: 30 mm
• Kabelio ilgis: 1 m

Kaip naudoti

Įdiekite kabelį įkišdami SC/UPC ir SC/APC jungtis į atitinkamus įrangos arba pataisymo skydo prievadus, kol jos spragtelės. Užtikrinkite, kad perdavimo ir priėmimo kanalai būtų tinkamai suderinti, kad būtų išlaikytas pilnas dvipusis veikimas. Venkite aštrių lenkimų ir pritvirtinkite kabelį tinkamais spaustukais ar raiščiais, išlaikydami didesnį nei 30 mm lenkimo spindulį, kad nepadidėtų slopinimas. Įrengiant stelažuose patalpose, kabelį tieskite tam skirtose kabelių tvarkymo sistemose, kad sumažintumėte jungčių apkrovą.

Rekomendacijos

Atsargiai elkitės su jungčių galais: visada uždėkite apsauginius gaubtelius, kai kabelis neprijungtas, ir prieš įkišdami nuvalykite ferrules tinkamomis šviesolaidžio valymo priemonėmis. Neviršykite rekomenduojamo lenkimo spindulio ir venkite kabelio traiškymo ar suspaudimo. Naudokite šį SC/UPC į SC/APC dvipusį kabelį trumpoms patalpų jungtims, FTTH atskyrimo taškams ir įrangos tarpusavio sujungimams, kur reikalingi skirtingi poliravimo tipai.
