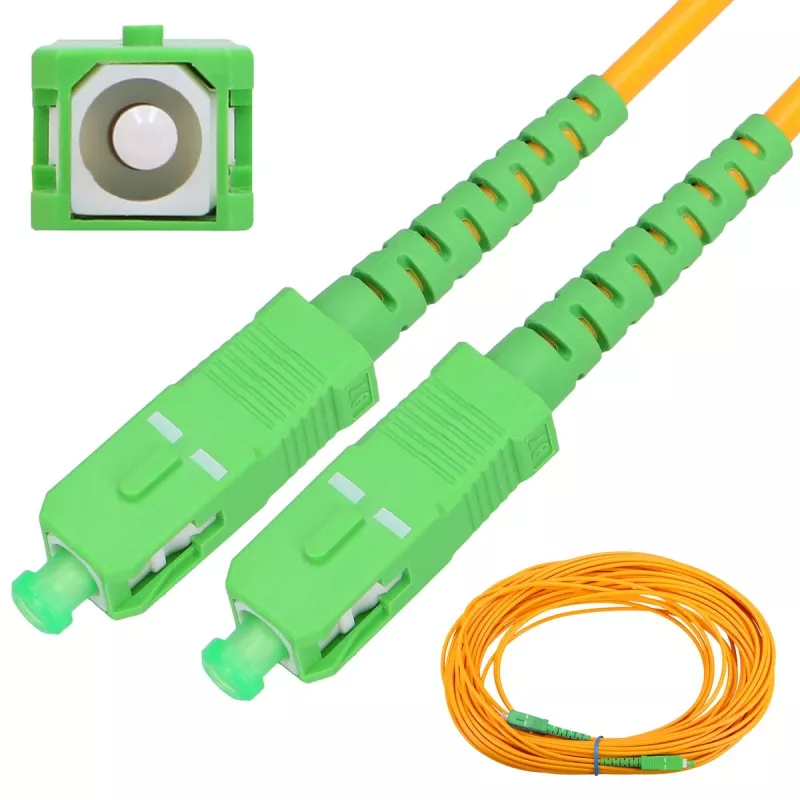

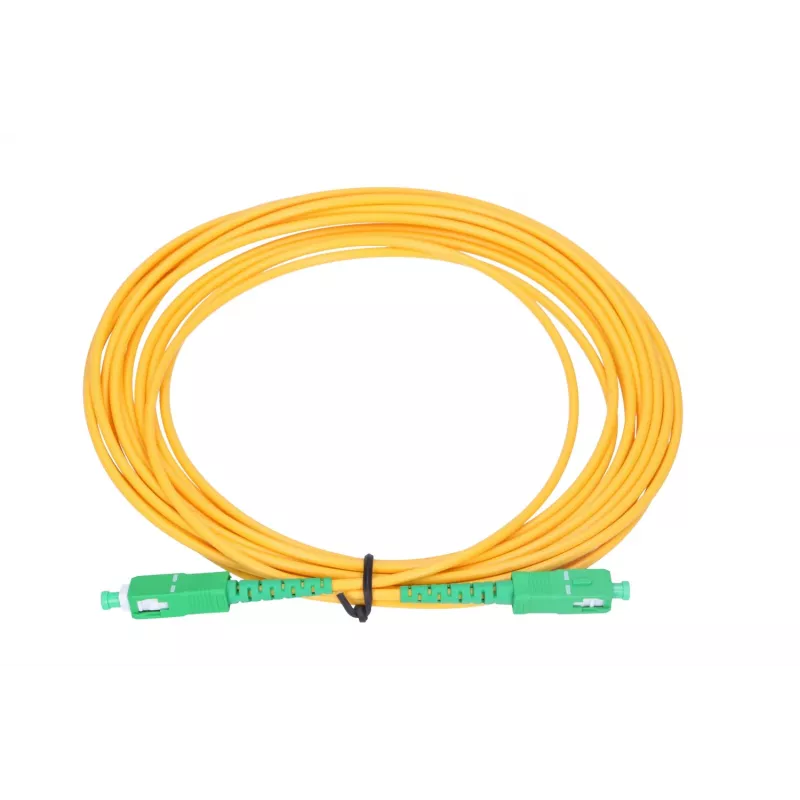

„Extralink“ optinis komutacinis kabelis SC/APC–SC/APC vienmodis G.657.A1 3 mm, 5 m

„Extralink“ SC/APC–SC/APC vienmodis komutacinis kabelis, 3 mm skersmens ir 5 m ilgio, skirtas mažų nuostolių optiniam sujungimui telekomunikacijų ir duomenų tinkluose. Kabelis naudoja G.657.A1 nelaidų lenkimui pluoštą, užtikrinantį geresnį veikimą ankštuose maršrutuose ir FTTH įrenginiuose. Abu galai užbaigti SC/APC jungtimis simplekso konfigūracijoje, kad būtų užtikrintas stabilus vienmodis signalo perdavimas tarp įrangos, pataisos skydelių ir abonentinių terminalų.

Privalumai

G.657.A1 nelaidus lenkimui pluoštas sumažina slopinimą, atsirandantį dėl ankštų lenkimų ir maršrutų spintose ar patalpose. SC/APC jungtys užtikrina mažą atgalinį atspindį ir patikimą sujungimą vienmodėms linijoms. 3 mm apvalkalas suteikia lankstumo ir mechaninės apsaugos pusiausvyrą, tinkamą vidaus ir FTTH aplinkai. 5 m ilgis tinka įprastiems jungimams stovo viduje ir tarp įrenginių be perteklinio laisvumo.

Tinka

• FTTH abonentiniams sujungimams tarp OLT/ONT/ONU ir namų terminalų
• Optinės įrangos, tokios kaip medijos keitikliai, komutatoriai ir siųstuvai-imtuvai, sujungimui
• Pataisoms ant optinių pataisos skydelių ir paskirstymo rėmų telekomunikacijų spintose
• Bandymų ir laikinų jungčių tinklo diegimo ir priežiūros metu

Pagrindinės specifikacijos

• Pluošto tipas: Vienmodis, nelaidus lenkimui G.657.A1
• Jungties tipas: SC/APC į SC/APC, simpleksas
• Kabelio skersmuo: 3 mm
• Ilgis: 5 m
• Tipinis naudojimas: Vidaus, FTTH, įrangos sujungimas
• Poliravimo tipas: Kampinis fizinis kontaktas (APC), sumažinantis atgalinį atspindį

Kaip naudoti

Nutieskite komutacinį kabelį tarp dviejų sujungimo taškų, vengdami per didelio lenkimo ir aštrių įlinkių. Įkiškite SC/APC jungtis į atitinkamus SC/APC adapterius arba prievadus, užtikrindami, kad kampinės įvorės briaunos sutaptų su jungiamąja jungtimi, kad būtų užtikrintas mažo atspindžio kontaktas. Pritvirtinkite kabelio perteklių, kad būtų išvengta jungties galų įtempimo, ir nesuspauskite kabelio apvalkalo ankštose spaustuvėse ar kabelių tvarkymo loveliuose. FTTH įrenginiuose vieną galą prijunkite prie optinio linijos terminalo arba paskirstymo dėžutės, o kitą – prie kliento optinio tinklo įrenginio arba vidaus terminalo.

Rekomendacijos

Jungtis imkite už apkabos ar korpuso, o nenaudojamus galus laikykite su apsauginiais gaubteliais, kad išvengtumėte užteršimo. Prieš sujungdami nuvalykite jungčių galus tinkamomis optinio pluošto valymo priemonėmis ir laikykitės standartinių optinio saugumo praktikų dirbdami su maitinamais pluoštais.
