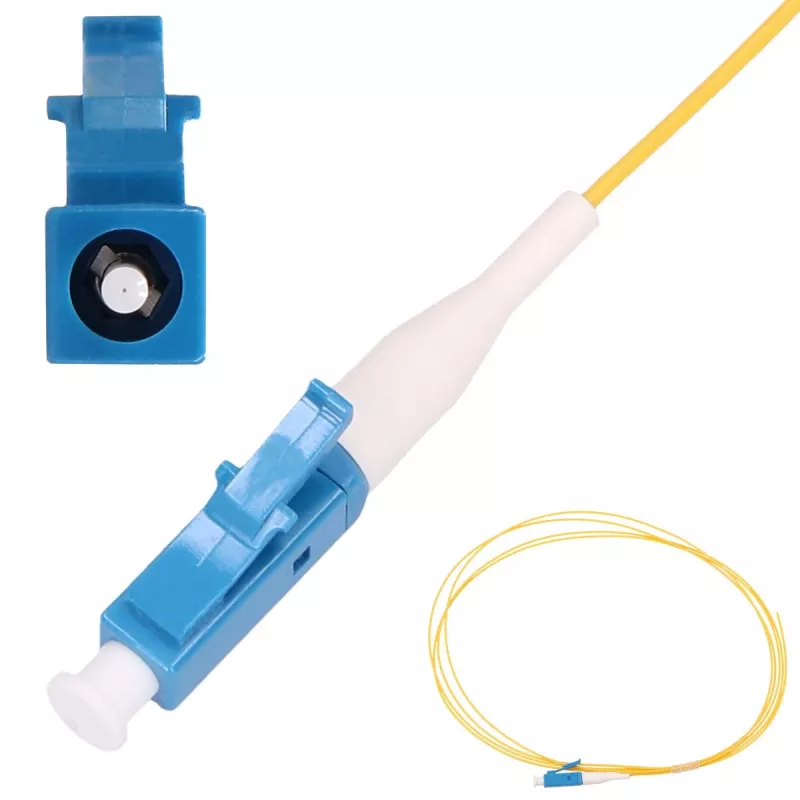

Extralink LC/UPC „Pigtail“, vienmodis G.652D, 900 µm PVC, 1 m, FTTH, geltonas

„Extralink LC/UPC Pigtail“ yra vienmodis optinio pluošto „pigtail“, skirtas FTTH įrenginiams. Viename gale jis turi LC/UPC jungtį, o kitame – 1 m ilgio sandariai buferizuotą 900 µm G.652D vienmodį pluoštą su geltonu PVC apvalkalu, kad būtų lengva identifikuoti. G.652D pluoštas pasižymi geresnėmis lenkimo savybėmis ir minimaliu papildomu slopinimu, todėl „pigtail“ tinkamas ankštoms erdvėms, tokioms kaip skirstomieji dėžutės, klientų patalpos ir mažos spintos. Iš anksto užbaigtas LC galas skirtas suvirinti skirstomosiose panelėse, adapteriuose ar galinėse dėžutėse ir leidžia greitai, standartizuotai užbaigti optines linijas.

Privalumai

LC/UPC „pigtail“ turi jau pagamintą, gamykloje poliruotą jungtį, kuri sumažina lauko užbaigimo laiką ir užtikrina pastovų optinį našumą. 900 µm sandariai buferizuota konstrukcija su PVC apvalkalu suteikia mechaninę apsaugą ir paprastą valdymą montavimo metu. G.652D vienmodis pluoštas sumažina jautrumą lenkimo nuostoliams, o tai padeda išlaikyti signalo vientisumą įrenginiuose su staigiais posūkiais ir dažnomis krypties keitimais. Geltona apvalkalo spalva supaprastina pluošto tipo identifikavimą kelių pluoštų aplinkoje.

Tinka

• FTTH abonentų užbaigimams ir vidaus atšakų jungtims
• Suvirinimui į pataisų paneles, adapterius ar skirstomąsias dėžutes
• Užbaigimui optinio skirstymo rėmuose ir mažose spintose
• Laboratoriniams bandymams ir įrangos sujungimui, reikalaujančiam LC/UPC sąsajos

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D
• Jungtis: LC/UPC viename gale, kitas galas neužbaigtas suvirinimui
• Kabelio konstrukcija: 900 µm sandariai buferizuotas pluoštas su PVC apvalkalu
• Ilgis: 1 m
• Apvalkalo spalva: geltona (vienmodžio identifikavimas)
• Pritaikymas: vidaus FTTH/FTTx įrenginiai

Kaip naudoti

Paruoškite „pigtail“ nuimdami apsauginį išorinį apvalkalą ir nuskeldami pluoštą pagal suvirinimo aparato gamintojo instrukcijas. Sulygiuokite ir suvirinkite neužbaigtą pluošto galą su įeinančiu atšakos ar magistraliniu pluoštu, tada apsaugokite suvirinimo vietą termiškai susitraukiančiu moveliu ar suvirinimo apsauga ir įdėkite į suvirinimo dėžutę ar skirstomąją dėžę. Nukreipkite LC/UPC jungtį į pataisų panelę ar adapterį ir pritvirtinkite atitinkamame adapterio lizde. Atlikite optinio nuostolio bandymą, kad patikrintumėte suvirinimo kokybę ir bendrą linijos slopinimą.

Rekomendacijos

Su LC jungtimi elkitės atsargiai, kad neužterštumėte ferulės; nenaudojamą jungtį visada naudokite tinkamus valymo įrankius ir apsauginius dangtelius. Montavimo metu venkite lenkti 900 µm pluoštą mažesniais nei rekomenduojami spinduliai ir užtikrinkite, kad suvirinimo vietos ir jungtys būtų mechaniškai apsaugotos gaubtuose, kad išlaikytumėte ilgalaikį optinį našumą.
