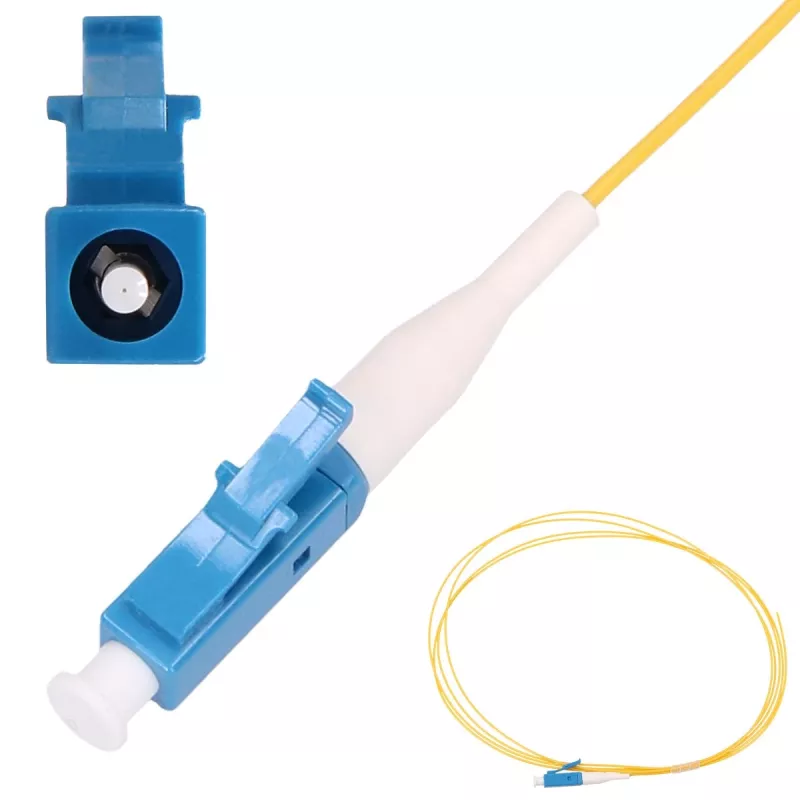

Extralink LC/UPC pigtail PVC vienmodis 900 µm G.652D 2 m

Extralink LC/UPC pigtail PVC vienmodis 900 µm G.652D 2 m yra 2 metrų vienmodis šviesolaidinis pigteilas su LC/UPC jungtimi ir PVC išoriniu apvalkalu. Vidinis pluoštas yra 900 µm buferinis vienmodis pluoštas, pagamintas pagal ITU-T G.652D specifikaciją, užtikrinantis mažą slopinimą ir stabilias perdavimo charakteristikas FTTH ir kitoms vienmodėms programoms. Pigteilas skirtas sujungimui su paskirstymo kabeliais suvirinimo būdu, optinių modulių prijungimui ir pluoštų užbaigimui paskirstymo panelėse bei skirstomosiose dėžutėse, kur reikalingos kompaktiškos jungtys ir patikimi suvirinimai.

Privalumai

900 µm buferinis pluoštas ir G.652D konstrukcija užtikrina mažą jautrumą lenkimui ir pastovias optines charakteristikas ankštose trasavimo aplinkose. LC/UPC jungtis pasižymi kompaktišku formos faktoriumi ir dideliu sujungimo tankiu, tinkama šiuolaikinėms paskirstymo panelėms ir optiniams siųstuvams-imtuvams. PVC išorinis apvalkalas suteikia pagrindinę mechaninę apsaugą ir lankstumą vidaus instaliacijose, o 2 m ilgis suteikia pakankamai laisvumo suvirinimui ir trasavimui paskirstymo spintose bei klientų patalpose.

Tinka

• FTTH abonentinių atšakų užbaigimui ir abonentų išvadams
• Suvirinimui su paskirstymo kabeliais skirstomosiose dėžutėse
• Optinių paskirstymo panelių ir pluošto gaubtų užbaigimui
• Optinių modulių ir siųstuvų-imtuvų su LC prievadais prijungimui

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, G.652D
• Buferio skersmuo: 900 µm
• Jungtis: LC/UPC
• Apvalkalo medžiaga: PVC
• Ilgis: 2 metrai
• Taikymo aplinka: vidaus, FTTH, telekomunikacijų ir duomenų tinklai
• Mažų lenkimo nuostolių konstrukcija tinkama ankštam trasavimui

Kaip naudoti

Paruoškite paskirstymo kabelį ir pigteilą suvirinimui pagal standartines pluošto apdorojimo procedūras: nuimkite apvalkalą ir buferį, nuvalykite pliką pluoštą izopropilo alkoholiu ir nuskelbkite naudodami tikslų skeltuvą. Atlikite suvirinimą tarp pigteilo pluošto ir paskirstymo pluošto, tada apsaugokite suvirinimo vietą tinkama apsaugine mova ir įdėkite į suvirinimo dėklą arba gaubtą. Nutieskite LC/UPC jungtį iki reikiamos paskirstymo panelės arba optinio modulio ir pritvirtinkite kabelį, kad būtų išvengta įtempimo suvirinimo vietoje ir jungtyje.

Rekomendacijos

Naudokite tinkamus nuo elektrostatinių iškrovų apsaugotus įrankius ir švarios patalpos praktiką dirbant su vienmodžiu pluoštu. Venkite staigių lenkimų žemiau rekomenduojamo minimalaus lenkimo spindulio ir pritvirtinkite pigteilą kabelių raiščiais arba trasavimo spaustukais, kad išvengtumėte mechaninio įtempimo. Lauko ar atšiaurioms aplinkoms apsvarstykite pigteilus su tvirtesniais apvalkalais arba papildoma apsauga; vidaus FTTH instaliacijoms PVC apvalkalo 2 m pigteilas paprastai yra tinkamas.
