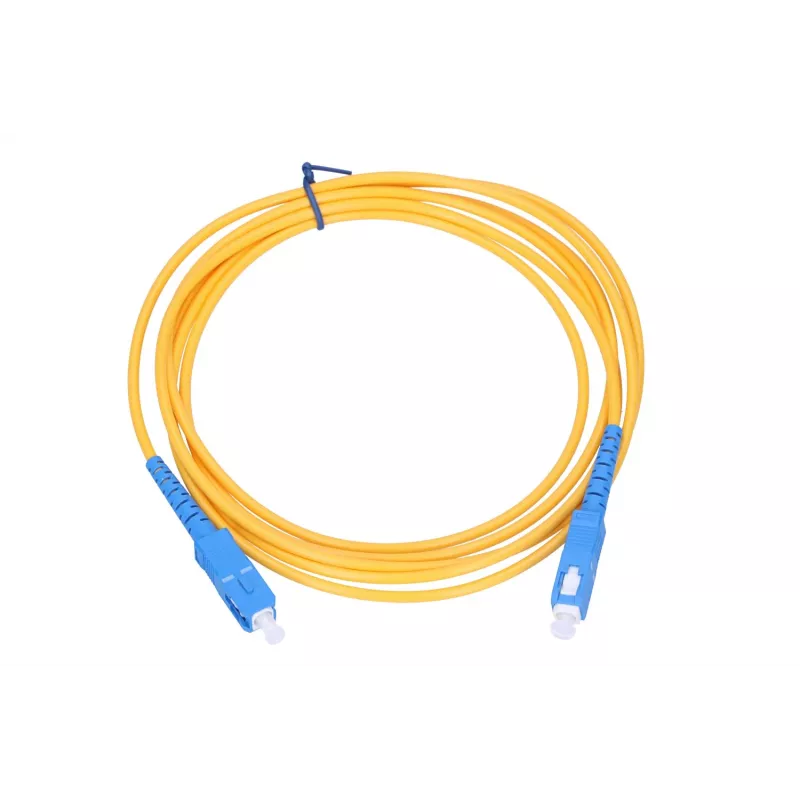

Extralink komutacinis kabelis SC/UPC–SC/UPC vienmodis simpleksinis G.657.A1 FTTH 3mm, 3 m

Extralink komutacinis kabelis SC/UPC–SC/UPC vienmodis simpleksinis G.657.A1 FTTH 3mm, 3 m yra vienmodis šviesolaidinis džemperis, abiejuose galuose užbaigtas SC/UPC jungtimis. Kabelis naudoja G.657.A1 pluoštą su 3 mm apvalkalu, skirtą FTTH ir vidaus instaliacijoms, kurioms reikalingas mažas jautrumas lenkimui ir stabilus vienmodis perdavimas trumpais atstumais. 3 metrų ilgio ir simpleksinės konstrukcijos šis komutacinis kabelis jungia įrenginius su SC prievadais, pvz., medijos keitiklius, komutatorius, optinius linijos terminalus (OLT) ir optinius tinklo įrenginius (ONU/ONT), arba sujungia modulius paskirstymo skyduose.

Privalumai

G.657.A1 pluošto specifikacija užtikrina geresnį atsparumą lenkimui, palyginti su standartiniais vienmodžiais pluoštais, sumažindama signalo nuostolius ankštose trasų vietose. SC/UPC galūnės suteikia mažą atgalinį atspindį ir patikimą mechaninį sujungimą pasyviajai ir aktyviajai optinei įrangai. 3 mm apvalkalas išlaiko pusiausvyrą tarp lankstumo ir ilgaamžiškumo vidaus kabeliavimui ir pataisos skydų naudojimui. Simpleksinė konstrukcija supaprastina vieno pluošto jungtis, kai atskiri siuntimo ir priėmimo keliai valdomi porinėmis jungtimis arba atskirais komutaciniai kabeliais.

Tinka

• FTTH atšakų ir patalpų instaliacijoms, kur reikalingas mažas lenkimo spindulys
• OLT, ONU/ONT, medijos keitiklių ir komutatorių su SC prievadais jungimui
• Pataisos skydams ir pluošto paskirstymo rėmams telekomunikacijų ar duomenų centruose
• Trumpoms vidaus jungtims tarp optinių siųstuvų-imtuvų ir modulių

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A1
• Jungčių tipai: SC/UPC į SC/UPC, simpleksinis
• Kabelio apvalkalo skersmuo: 3 mm
• Kabelio ilgis: 3 m
• Poliravimo tipas: UPC (ypač fizinis kontaktas) mažam atspindžiui
• Pritaikymas: FTTH, vidaus pataisos, įrangos jungtys

Kaip naudoti

Nutieskite pataisos laidą numatytais kabelių trasomis, vengdami staigių lenkimų ir mechaninio įtempimo. Įkiškite kiekvieną SC jungtį, kol pasigirs spragtelėjimas į įrenginio ar skydo adapterį; prieš sujungdami įsitikinkite, kad jungtys švarios, kad išvengtumėte užteršimo ir signalo pablogėjimo. Simpleksinėms jungtims naudokite atskirus pataisos laidus arba porines jungtis siuntimo ir priėmimo kanalams, kaip reikalauja įranga. Kai nenaudojate, apsaugokite jungčių galinius paviršius dulkių gaubteliais.

Rekomendacijos

Prieš montuodami nuvalykite jungčių galinius paviršius tinkamu pluošto valymo įrankiu. Laikykitės lenkimo spindulių pagal pluošto nurodytas ribas ir pritvirtinkite kabelį švelniais tvirtinimo būdais, kad išvengtumėte mikrolenkimų. Nuolatinėms instaliacijoms patikrinkite optinį slopinimą galios matuokliu arba OTDR po užbaigimo, kad patvirtintumėte jungties veikimą.
