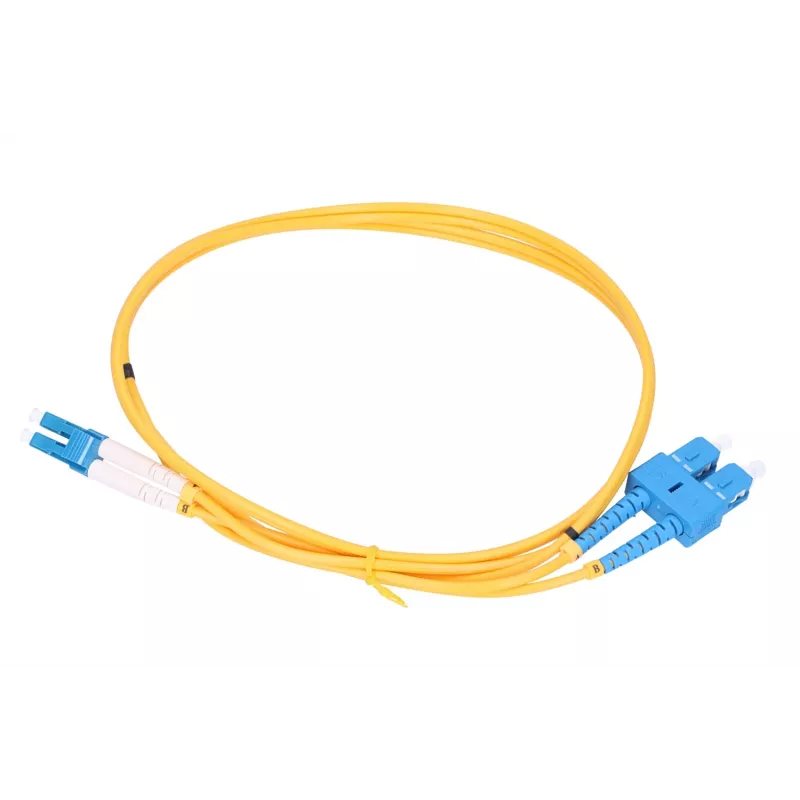

Extralink InfiniBand / šviesolaidinis kabelis EX.3678, FTTH G.657.A1, 5 m, SC į LC, pilnas dvipusis, geltonas

Extralink InfiniBand / šviesolaidinis kabelis EX.3678 yra vienmodis komutacinis kabelis, skirtas FTTH įrengimams ir trumpojo nuotolio optinėms jungtims. 5 m kabelis naudoja G.657.A1 skaidulą, kuri užtikrina geresnį atsparumą lenkimui, palyginti su standartinėmis vienmodėmis skaidulomis. Viename gale baigiamas SC jungtimi, kitame – LC jungtimi, kabelis palaiko pilną dvipusį perdavimą ir tinka optinei įrangai, pvz., komutatoriams, medijos keitikliams, OLT ir ONU/ONT, prijungti.

Privalumai

Kabelis sujungia kompaktišką 3,0 mm apvalkalą su G.657.A1 vienmode skaidula, kad užtikrintų patikimą signalo vientisumą ir didesnį atsparumą lenkimui ankštose trasavimo aplinkose. SC į LC užbaigimas leidžia lengvai integruoti įrenginius su skirtingais jungčių tipais, o pilno dvipusio poravimas užtikrina vienu metu veikiančius siuntimo ir priėmimo kanalus. Geltonas apvalkalas suteikia standartinį spalvinį kodavimą vienmodėms jungtims, supaprastindamas identifikavimą kelių kabelių įrengimuose.

Tinka

• FTTH atšakoms ir vidaus jungtims tarp OLT ir ONU/ONT
• Pataisoms tarp optinių komutatorių, maršrutizatorių ir medijos keitiklių
• Trumpojo nuotolio magistralinėms ar įrangos sujungtims duomenų centruose ir telekomunikacijų stovuose
• InfiniBand ar kitoms vienmodėms optinėms jungtims, reikalaujančioms SC-į-LC prijungimo

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.657.A1
• Ilgis: 5 m

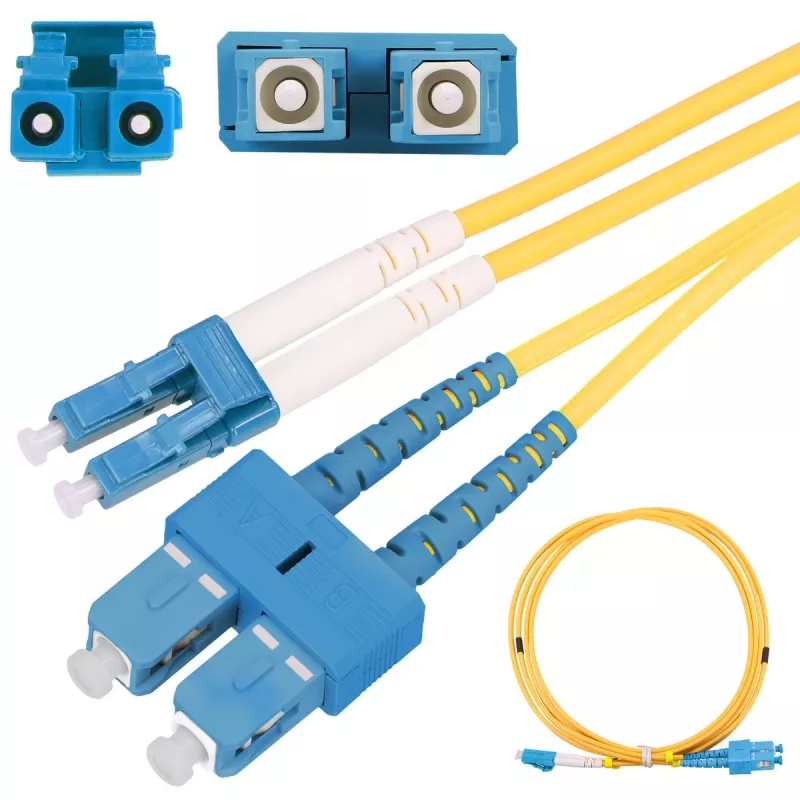

• Jungčių tipai: SC (vienas galas) į LC (kitas galas)
• Perdavimas: pilnas dvipusis (atskiri Tx/Rx kanalai)
• Apvalkalo spalva: geltona (vienmodės standartas)
• Kabelio skersmuo: 3,0 mm

Kaip naudoti

Prieš montuodami apžiūrėkite jungčių galinius paviršius ir, jei reikia, nuvalykite, kad išvengtumėte su užterštumu susijusių signalo nuostolių. Nutieskite kabelį be staigių lenkimų; nors G.657.A1 skaidula toleruoja mažesnius spindulius nei standartinė vienmodė skaidula, išlaikykite lygias kreives ir venkite įlenkimų. Įkiškite SC jungtį į SC adapterį ar įrangos prievadą, o LC jungtį – į atitinkamą LC prievadą, užtikrindami teisingą orientaciją ir patikimą sujungimą. Po prijungimo patikrinkite ryšio būseną ir optinio signalo lygius atitinkama bandymo įranga.

Rekomendacijos

Siekiant geriausios ilgalaikės veiklos, venkite pakartotinio lankstymo prie jungčių galų ir pritvirtinkite kabelį, kad išvengtumėte įtempimo. Naudokite dulkių gaubtelius, kai jungtys nesujungtos, ir laikykitės įrangos gamintojo nurodymų dėl prievadų naudojimo ir optinio signalo biudžeto.
