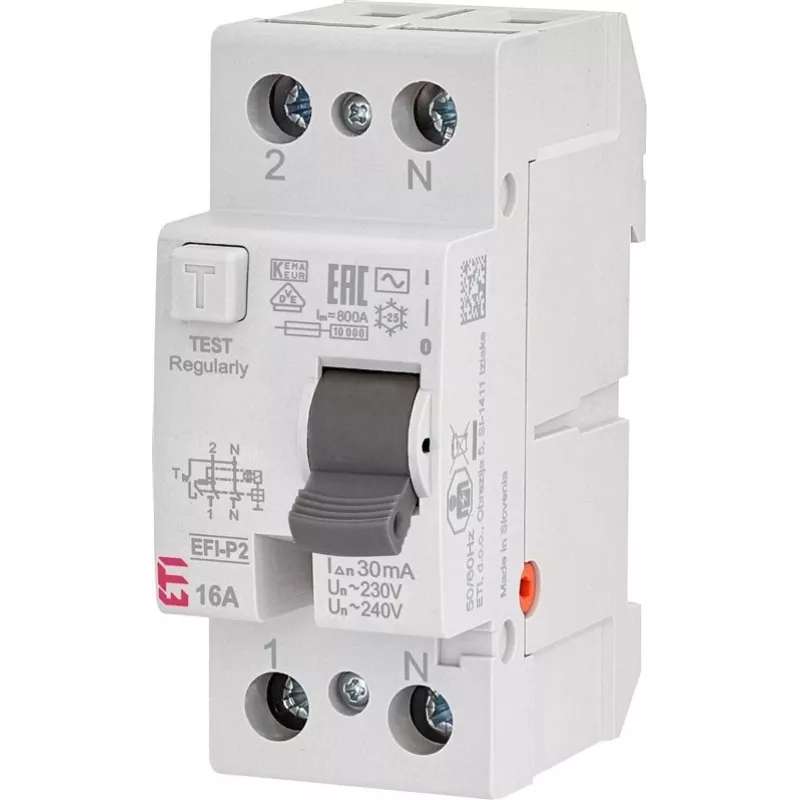

ETI EFI-P2 liekamosios srovės grandinės pertraukiklis 2P 16A 30mA A tipo

Elektros gedimai gali sukelti rimtų sužalojimų arba gaisrą. ETI EFI-P2 liekamosios srovės grandinės pertraukiklis (RCCB) aptinka į žemę tekančias sroves, mažesnes nei 30 mA, ir akimirksniu atjungia grandinę, apsaugodamas žmones ir turtą nuo elektros smūgio ir izoliacijos gedimų pavojų.

Kam jis skirtas

Šis RCCB yra būtinas gyvenamosiose, komercinėse ir lengvosios pramonės įrenginiuose. Elektrikai, skydų gamintojai ir techninės priežiūros specialistai įvertins patikimą apsaugą, kompaktišką dydį ir atitiktį tarptautiniams saugos standartams.

Pagrindinės savybės

• 2 polių konstrukcija vienfazėms 230 V kintamosios srovės grandinėms
• Vardinė srovė 16 A, tinka įprastoms kištukinių lizdų ir apšvietimo grandinėms
• Jautrus 30 mA išjungimo slenkstis asmenų apsaugai
• A tipo išjungimas: reaguoja į kintamosios srovės ir pulsuojančios nuolatinės srovės liekamąsias sroves
• Momentinis išjungimas greitam atjungimui
• Montavimas ant DIN bėgelio, tik 2 modulių plotis
• Dideli gnybtai, priima laidus iki 25 mm²
• Aukšta 10 kA sąlyginė trumpojo jungimo galia
• Atitinka IEC/EN 61008-1

Specifikacijos

• Įrenginio tipas: Liekamosios srovės grandinės pertraukiklis (RCCB)
• Polių skaičius: 2P
• Vardinė srovė (In): 16 A
• Vardinė liekamoji veikimo srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A
• Vardinė įtampa (Un): 230 V kintamoji
• Vardinis dažnis: 50/60 Hz
• Vardinė sąlyginė trumpojo jungimo srovė (Inc): 10 kA
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 500 V
• Montavimo tipas: DIN bėgelis (35 mm)
• Gnybtų talpa: 1-25 mm² (vientisas/su vytomis)
• Prisukimo momentas: 2,5 Nm
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (korpusas): IP40
• Darbinė temperatūra: -25°C iki +55°C
• Standartai: IEC/EN 61008-1
• Išjungimo charakteristika: Momentinis
• Modulio plotis: 2 moduliai

Patarimai

Visada montuokite šį RCCB žemyn nuo tinkamo mini grandinės pertraukiklio (MCB) viršsrovių apsaugai. Reguliariai tikrinkite įrenginį naudodami įmontuotą bandymo mygtuką, kad įsitikintumėte, jog jis tinkamai veikia. Grandinėms su nuolatinės srovės komponentais, pvz., elektromobilių įkrovikliais ar saulės inverteriais, jei reikia, apsvarstykite B tipo RCCB.
