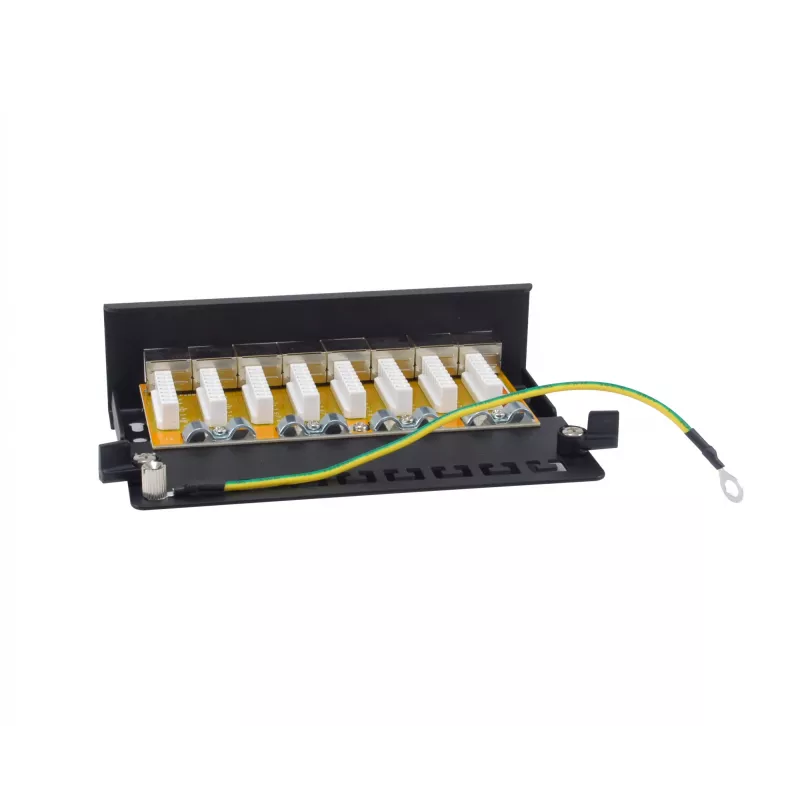

Equip 326621 pataisų skydelis

„Equip 326621“ pataisų skydelis užtikrina centralizuotą RJ45 jungčių užbaigimą struktūruotam kabelių tiesimui, palaikantis 10GBase-T ir 10 gigabitų eterneto tinklus. Pagamintas iš patvaraus metalo su juoda apdaila, skydelis skirtas montuoti į stovą arba spintą mažose ir vidutinėse duomenų paskirstymo patalpose. Įrenginys palaiko didžiausią 10000 Mbit/s duomenų perdavimo spartą ir tiekiamas supakuotas dėžutėje transportavimui ir saugojimui. Kompaktiški matmenys (160,3 mm × 109,3 mm × 44,3 mm) ir lengva konstrukcija (0,59 kg) daro „Equip 326621“ tinkamu ten, kur reikalingas vietos taupymas 10G ryšiui ir patikima fizinė jungčių apsauga.

Privalumai

Metalinis korpusas užtikrina mechaninį patvarumą ir ekranavimą vidinėms jungtims, o juoda apdaila suteikia neutralią išvaizdą standartiniuose stovuose. Atitiktis CE ir RoHS standartams rodo atitikimą taikomiems saugos, sveikatos ir aplinkosaugos reikalavimams. Turintis aštuonis prievadus ir palaikantis 10GBase-T, „Equip 326621“ leidžia naudoti didelės spartos varinius ryšius be būtinybės pereiti prie šviesolaidžio daugelyje įrenginių. Kompaktiškas dydis ir supakavimas dėžutėje supaprastina saugojimą ir tvarkymą prieš montavimą.

Tinka

• Stovo ar spintos priekinio skydelio jungčių užbaigimui 10 gigabitų eterneto varinėms linijoms
• Mažų biurų ir filialų struktūruotų kabelių tiesimo įrenginiams
• Tinklo konsolidavimo taškams ir sujungimams IDF/MDF paskirstymo spintose
• Aplinkoms, kuriose reikalingi CE ir RoHS reikalavimus atitinkantys komponentai

Pagrindinės specifikacijos

• Prekės ženklas: EQUIP
• Modelis / MPN: 326621
• EAN: 4015867237557
• Palaikoma technologija: 10GBase-T
• Sąsajos greitis: 10 gigabitų eternetas (maks. 10000 Mbit/s)
• Prievadų skaičius: 8
• Gaminio spalva: juoda
• Medžiaga: metalas
• Matmenys (P × A × G): 160,3 mm × 109,3 mm × 44,3 mm
• Svoris: 0,59 kg
• Standartai: CE, RoHS

Kaip naudoti

Sumontuokite „Equip 326621“ pataisų skydelį numatytoje stovo ar spintos vietoje, naudodami tinkamas tvirtinimo detales. Užbaikite kiekvieną varinį kabelį prie atitinkamo prievado, laikydamiesi reikiamos laidų schemos (pvz., T568A ar T568B) ir patikrinkite užbaigimus kabelių testeriu, galinčiu patvirtinti 10GBase-T. Pažymėkite kiekvieną prievadą pagal poreikį, kad būtų lengva atpažinti. Po užbaigimo ir testavimo, prijunkite pataisų laidus tarp skydelio prievadų ir tinklo įrenginių ar komutatorių. Dirbdami su skydeliu ir jungtimis, laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių.

Rekomendacijos

Norint patikimo 10G veikimo, naudokite sertifikuotus Cat6A ar aukštesnės klasės kabelius ir laikykitės rekomenduojamų kabelių ilgio apribojimų 10GBase-T. Laikykite pataisų laidų trasas tvarkingas ir venkite staigių lenkimų prie jungčių. Reguliariai tikrinkite ir pakartotinai testuokite jungtis kaip planinės priežiūros dalį, kad užtikrintumėte nuolatinę atitiktį tinklo veikimo reikalavimams.
