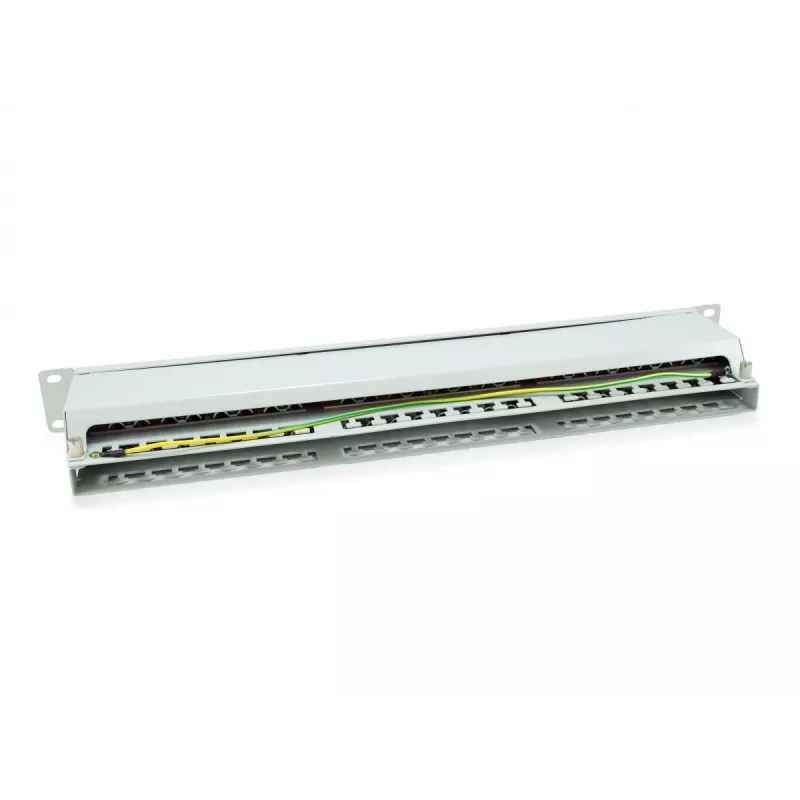

Equip 48 prievadų Cat.6 ekranuotas pataisų skydelis, šviesiai pilkas

„equip®“ pataisų skydelis yra 19 colių 1U aukščio Cat.6 ekranuotas tinklo paskirstymo įrenginys šviesiai pilkos spalvos, skirtas efektyviam kabelių valdymui stelažuose. Jame yra 48 ekranuoti RJ45 prievadai, suderinami su 10/100/1000Base-T(X) Ethernet ir palaikantys maksimalią 1000 Mbit/s duomenų perdavimo spartą. Metalinis korpusas yra 482,6 mm × 44,5 mm × 110,5 mm (P × G × A) matmenų, o kiekvienas prievadas aiškiai sunumeruotas, kad būtų lengva identifikuoti.

Privalumai

Skydelis sujungia kompaktišką 1U formos faktorių su patvariu metaliniu korpusu ir integruotu kabelių valdymu, užtikrindamas patobulintą maršrutizavimą ir įtempimo sumažinimą ekranuotoms instaliacijoms. Suderinamumas su LSA ir 110 užspaudimo standartais leidžia lanksčiai montuoti, o ekranuoti RJ45 prievadai padeda išlaikyti signalo vientisumą aplinkose, kuriose yra elektromagnetinių trukdžių.

Tinka

• Stelažinėms tinklo spintoms ir serverinių patalpoms
• Gigabit Ethernet (10/100/1000Base-T(X)) sujungimams
• Ekranuotoms struktūrizuotoms kabelių sistemoms (Cat.6)
• Duomenų centrams, kabelių paskirstymo spintoms ir mažų ar vidutinių įmonių tinklams

Pagrindinės specifikacijos

• Gamintojas: EQUIP, MPN 326349, EAN 4015867207468
• Prievadų skaičius: 48 ekranuoti RJ45 prievadai (Cat.6)
• Palaikoma sparta: iki 1000 Mbit/s (Gigabit Ethernet)
• Standartai: Suderinamas su LSA ir 110 užspaudimu
• Formos faktorius: 19 colių 1U montavimas į stelažą
• Medžiaga: metalinis korpusas
• Matmenys (P × G × A): 482,6 × 44,5 × 110,5 mm
• Svoris: 1,65 kg
• Spalva: Šviesiai pilka

Kaip naudoti

Sumontuokite pataisų skydelį į 19 colių stelažą naudodami priekines tvirtinimo angas ir pritvirtinkite tinkamais stelažo varžtais. Prijunkite įeinančius ekranuotus Cat.6 kabelius prie galinių jungčių, naudodami LSA arba 110 užspaudimo įrankius pagal montuotojo pageidavimus ir vietinius kabelių tiesimo standartus. Prijunkite ekranuotus sujungimo kabelius prie priekinių RJ45 prievadų, kad būtų galima prijungti įrenginius, ir užtikrinkite, kad skydelio ekranas būtų tinkamai įžemintas, kad būtų išlaikytas ekranavimo efektyvumas.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite „equip®“ ekranuotus sujungimo kabelius ir užtikrinkite vienodą ekranavimą bei įžeminimą visoje kabelių sistemoje. Pažymėkite abu prijungtų kabelių galus ir venkite staigių lenkimų ar per didelio įtempimo, kad išlaikytumėte signalo kokybę ir įrangos ilgaamžiškumą.
