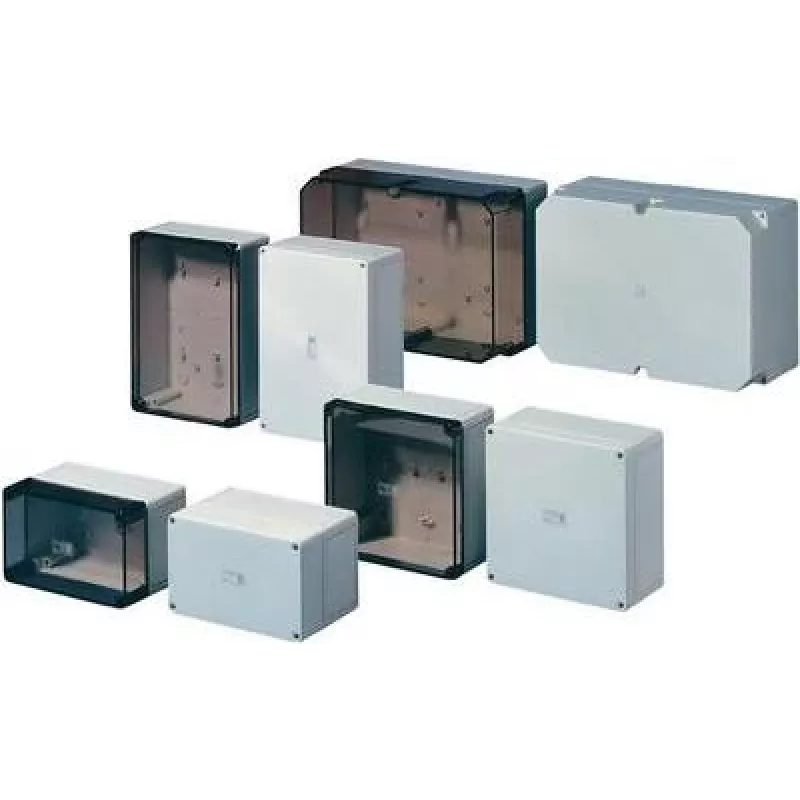

Elektrinis korpusas Rittal 9522.000 — poliamidas/polikarbonatas IP66, 254×165×180 mm

Rittal 9522.000 yra kompaktiškas elektrinis korpusas su IP66 apsaugos klase, kuriame derinama stiklo pluoštu sustiprinta poliamido dėžė ir polikarbonatinis dangtis. Išoriniai matmenys – 254×165×180 mm, korpusas skirtas apsaugoti elektrinius komponentus ir mažus valdymo įrenginius nuo dulkių patekimo ir stiprių vandens srovių. Korpusas tinkamas montuoti viduje ir lauke pramoninėse aplinkose, kur reikia patikimos apsaugos ir lengvo komponentų prieinamumo.

Privalumai

Poliamido dėžė suteikia mechaninį tvirtumą ir atsparumą cheminėms medžiagoms, o polikarbonatinis dangtis pasižymi atsparumu smūgiams ir gali būti skaidrus, kad būtų galima vizualiai tikrinti neatidarant. IP66 klasė užtikrina apsaugą nuo dulkių ir aukšto slėgio vandens srovių, todėl korpusas tinkamas atšiaurioms sąlygoms. Kompaktiški išoriniai matmenys leidžia lanksčiai montuoti valdymo spintose, ant įrenginių arba jungties taškuose, kur erdvė ribota.

Tinka

• Gnybtų blokų, mažų valdiklių ir relių modulių apsaugai
• Jungiamosioms dėžėms ir kabelių jungtims pramonės ir komercinėse aplinkose
• Lauko ar plovimo zonoms, kuriose reikia apsaugos nuo dulkių ir vandens srovių
• Atvejams, kai patogu vizualiai tikrinti per skaidrų dangtį

Pagrindinės specifikacijos

• Apsaugos klasė: IP66 — atsparus dulkėms ir apsaugotas nuo stiprių vandens srovių
• Medžiaga: stiklo pluoštu sustiprintas poliamidas su polikarbonatiniu dangčiu
• Dangčio variantai: matinis (pilkas) arba skaidrus vizualiniam patikrinimui
• Išoriniai matmenys (P×G×A): 254 × 165 × 180 mm
• Tipinis naudojimas: maži valdymo įrenginiai, gnybtų blokai ir jungčių mazgai

Kaip naudoti

Korpusą montuokite ant tinkamo paviršiaus naudodami atitinkamas tvirtinimo detales, užtikrindami stabilų pritvirtinimą ir teisingą orientaciją kabelių įvedimui. Vidaus komponentus montuokite ant montavimo plokštės arba DIN bėgelio, jei reikia, laikydamiesi laidų klojimo ir saugos standartų. Kabelius tieskite per tinkamas riebokšlių angas arba vamzdžių jungtis, kad išlaikytumėte IP66 klasę. Sandariai uždarykite polikarbonatinį dangtį, išsaugodami sandarumą; jei naudojate skaidrų dangtį, indikatorių ar būsenos šviesos diodų vizualinį tikrinimą galima atlikti neatidarant korpuso.

Rekomendacijos

Kad būtų užtikrinta patikima ilgalaikė apsauga, patikrinkite, ar kabelių riebokšliai ir sandarikliai yra suderinami su korpuso medžiaga ir aplinkos sąlygomis. Venkite ilgalaikio polikarbonatinio dangčio poveikio stipriems UV spinduliams ar agresyviems cheminių garų poveikiams; jei numatomas ilgalaikis tiesioginis saulės spindulių poveikis, periodiškai tikrinkite skaidrų dangtį dėl atmosferinio poveikio požymių. Naudokite tinkamą tvirtinimo detalių priveržimo momentą, kad išlaikytumėte IP klasę, ir laikykitės vietinių elektros instaliacijos taisyklių, kai jungiate komponentus korpuso viduje.
