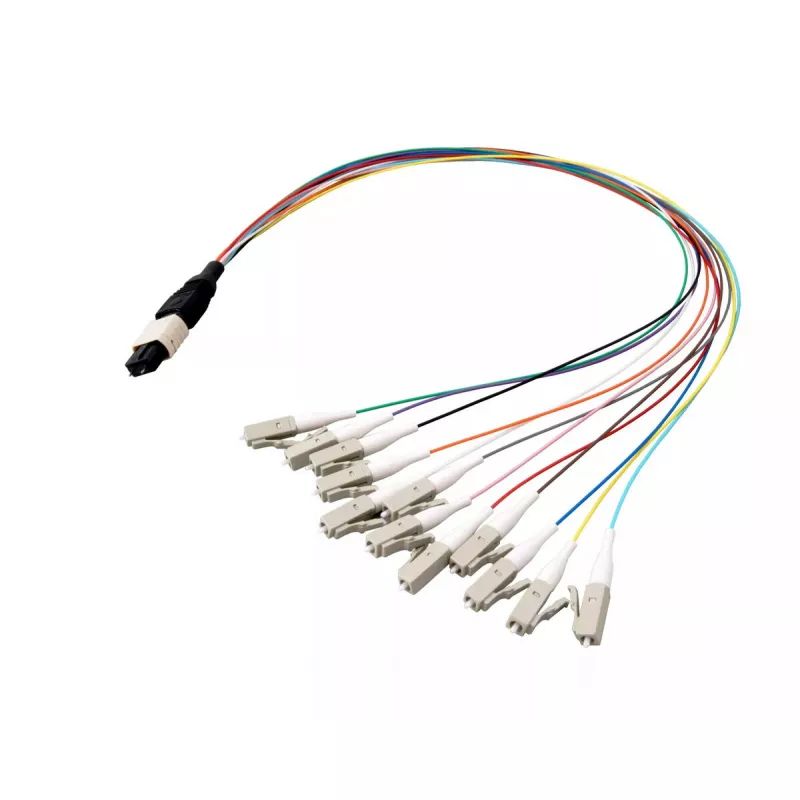

EFB Elektronik MTPM12LCOM4-0,4 šviesolaidinis kabelis, 0,4 m, MTP į 12×LC, OM4, violetinis

EFB Elektronik MTPM12LCOM4-0,4 yra 0,4 m ilgio šviesolaidinis atšakos kabelis, skirtas trumpoms, didelio tankio jungtims duomenų centruose ir telekomunikacijų stelažuose. Viename gale yra daugiaskaidulė MTP jungtis, o kitas galas išsišakoja į 12 LC dvipusių jungčių, užbaigtų atskiruose korpusuose. Kabelis naudoja OM4 daugiamodę skaidulą ir violetinį išorinį apvalkalą, kad atskirtų jį nuo kitų daugiamodžių standartų, užtikrindamas patikimas didelės spartos jungtis tarp pataisų skydų, siųstuvų-imtuvų ir komutatorių ankštose erdvėse.

Privalumai

Šis atšakos kabelis užtikrina kompaktišką jungiamumą su labai trumpu 0,4 m ilgiu, kad sumažintų kabelių perteklių stelažo lygio sujungimuose. OM4 daugiamodė šerdis palaiko didesnį pralaidumą ir ilgesnį pasiekiamumą, palyginti su ankstesnėmis daugiamodėmis klasėmis, todėl tinka 10GbE, 40GbE ir 100GbE programoms, kuriose nurodyta daugiamodė skaidula. MTP jungtis užtikrina tankų daugiaskaidulį sujungimą, o 12 LC užbaigimų leidžia tiesiogiai prisijungti prie LC prievadų be papildomų adapterių ar kasečių modulių. Violetinis apvalkalas leidžia greitai vizualiai identifikuoti OM4 jungtis montavimo ir priežiūros metu.

Tinka

• Pataisos jungtims tarp MTP palaikančių magistralių ir LC pagrindu veikiančių pataisų skydų ar siųstuvų-imtuvų
• Didelio tankio stelažų ir spintų skaidulų valdymui duomenų centruose
• Trumpų nuotolių daugiamodėms jungtims 10GbE, 40GbE ir 100GbE sistemoms
• Skaidulų atšakos įrengimams, kur erdvė ribota ir reikalingas tvarkingas kabelių vedžiojimas

Pagrindinės specifikacijos

• Kabelio tipas: Daugiamodė OM4 skaidula
• Ilgis: 0,4 m
• Jungtis A: MTP daugiaskaidulė jungtis
• Jungtis B: 12 × LC vienmodžio stiliaus jungtys (daugiamodės LC užbaigos)
• Skaidulų skaičius: 12 (juostinė / daugiaskaidulė atšaka)
• Apvalkalo spalva: Violetinė (OM4 identifikacija)
• Paskirtis: Trumpo atstumo, didelio tankio duomenų centro sujungimai

Kaip naudoti

Atsargiai nutieskite kabelį, kad išvengtumėte staigių lenkimų ir mechaninio įtempimo; laikykitės gamintojo nurodyto mažiausio lenkimo spindulio OM4 daugiamodei skaidulai. Įkiškite MTP jungtį į atitinkamą MTP prievadą ant kasetės, magistralės ar siųstuvo-imtuvo, kol užsifiksuos, tada prijunkite atskiras LC jungtis į atitinkamus LC prievadus ant pataisų skydo ar aktyvaus įrenginio. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, kad išvengtumėte signalo praradimo – naudokite tinkamus skaidulų valymo įrankius ir, jei reikia, patikrinkite galinius paviršius. Pritvirtinkite kabelį ir valdykite įtempimo sumažinimą naudodami skydų kreipiklius arba kabelių valdymo spaustukus, kad išvengtumėte jungčių ištraukimo ir palaikytumėte pastovų optinį našumą.

Rekomendacijos

Geriausiam našumui naudokite šį OM4 atšakos kabelį jo numatytoje trumpo atstumo aplinkoje ir derinkite su suderinamais MTP/MPO komponentais bei OM4 klasės siųstuvais-imtuvais. Reguliariai tikrinkite ir valykite jungtis, neviršykite lenkimo spindulio ribų, o atsarginius kabelius laikykite laisvai suvyniotus, kad išvengtumėte mikrolenkimų. Keisdami arba pratęsdami linijas, suderinkite skaidulos tipą ir poliškumą su esama infrastruktūra, kad užtikrintumėte teisingą kanalų atvaizdavimą.
