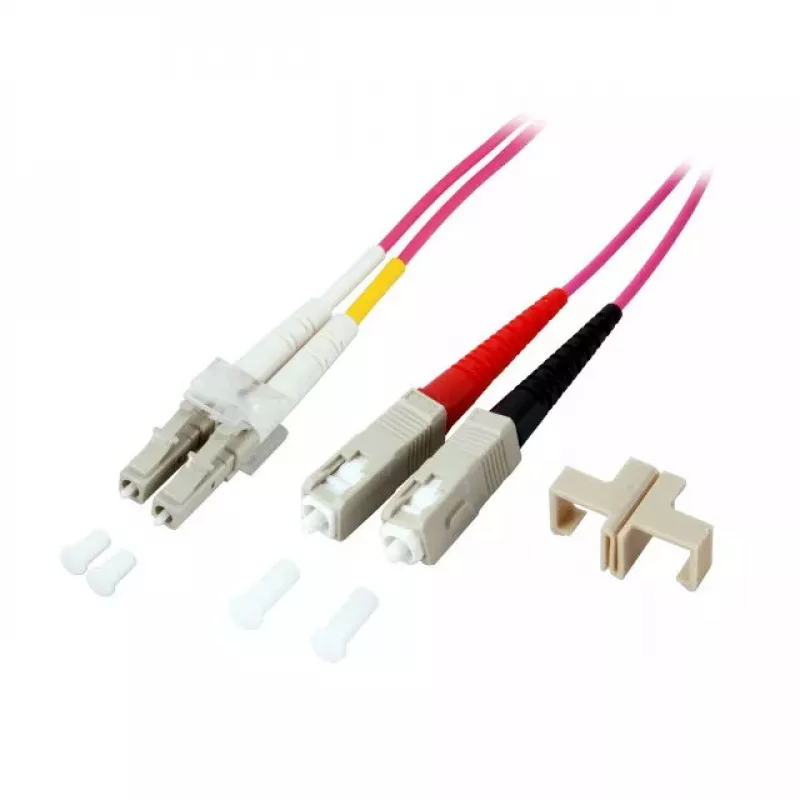

EFB Elektronik LC-SC 50/125µ InfiniBand šviesolaidinis kabelis 1 m rožinės spalvos

EFB Elektronik LC-SC 50/125µ InfiniBand šviesolaidinis kabelis, 1 m ilgio, naudoja OM4 daugiamodę skaidulą, kurios šerdies skersmuo 50 µm, ir užtikrina pilno dvipusio ryšio jungtį. Sukurtas trumpo ir vidutinio nuotolio didelės spartos jungtims, šis rožinės spalvos kabelis viename gale turi LC jungtį, kitame – SC jungtį, todėl yra suderinamas su įrenginiais, kuriems reikia mišrių jungčių tipų. Jo konstrukcija palaiko InfiniBand ir kitus daugiamodžius optinius tinklus, kur reikia mažų nuostolių ir didelio pralaidumo.

Privalumai

OM4 daugiamodė skaidula, palyginti su žemesnės klasės daugiamodėmis skaidulomis, pasižymi geresniu pralaidumu ir didesniu atstumu, todėl užtikrina patikimą didelės spartos duomenų perdavimą. LC-SC jungčių poravimas leidžia lanksčiai integruoti įrangą su skirtingais prievadų tipais, o 1 m ilgis sumažina signalo kelio nuostolius montuojant stovuose ar spintose. Kabelio spalvinis žymėjimas supaprastina atpažinimą tankioje kabelių aplinkoje.

Tinka

• InfiniBand jungtims duomenų centruose ir didelio našumo kompiuterinėse aplinkose
• Trumpo nuotolio daugiamodėms jungtims tarp komutatorių, serverių ir saugojimo įrenginių
• Mišrių jungčių optiniams trasoms, kuriose reikia LC į SC sąsajos
• Komutavimui ir įrangos sujungimui serverių stovuose bei ryšių spintose

Pagrindinės specifikacijos

• Skaidulos tipas: OM4 daugiamodė
• Šerdies skersmuo: 50 µm
• Apvalkalo skersmuo: 125 µm
• Jungtis A: LC (vienguba ar dviguba, pagal poreikį)
• Jungtis B: SC
• Ilgis: 1 m
• Perdavimo režimas: pilnas dvipusis ryšys
• Spalva: rožinė

Kaip naudoti

Prieš įkišdami, apžiūrėkite jungčių galinius paviršius, ar nėra užterštumo, ir, jei reikia, nuvalykite tinkamomis šviesolaidžio valymo priemonėmis. Įkiškite LC jungtį į LC prievadą, o SC jungtį – į SC prievadą, kol pasijus saugus sujungimas; užtikrinkite, kad jungtys būtų tinkamai sulygiuotos, kad nepažeistumėte ferulių. Nutieskite kabelį kabelių tvarkymo takais, išvengdami staigių lenkimų ir mechaninio įtempimo, išlaikydami rekomenduojamą minimalų lenkimo spindulį daugiamodei skaidulai. Patikrinimui sumontavę išmatuokite optinius įterpimo nuostolius ir linijos vientisumą tinkama tikrinimo įranga.

Rekomendacijos

Laikykite ir naudokite kabelį taip, kad nesusidarytų aštrių lenkimų ir per didelio lenkimo. Naudokite spalvomis pažymėtus komutavimo skydus ar etiketes, kad atpažintumėte rožinį OM4 kabelį kelių kabelių įrenginiuose. Svarbiems duomenų keliams po įrengimo ir periodiškai techninės priežiūros metu atlikite nuostolių ir veikimo tikrinimą, kad InfiniBand linija atitiktų reikiamus veikimo lygius.
