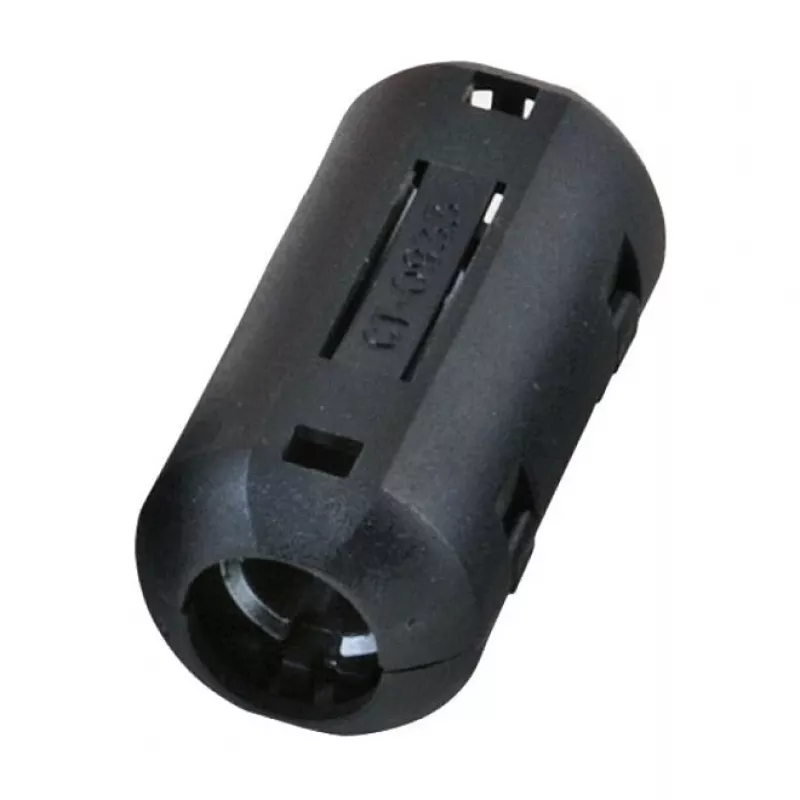

EFB-Elektronik Ferite Ring Core 9,5mm Black Round

EFB-Elektronik Ferite Ring Core 9,5mm yra aukštos kokybės toroidinis ferito branduolys, skirtas efektyviam EMI/RFI slopinimui elektroninėse grandinėse. Pagamintas EFB Elektronik, šis komponentas idealiai tinka kabelių pravedimo programoms, užtikrinant patikimą veikimą plačiame dažnių diapazone.

Privalumai

Šis ferito žiedo branduolys pasižymi puikiomis varžos charakteristikomis: 100 Ohm esant 25 MHz ir 150 Ohm esant 100 MHz, užtikrinant efektyvų triukšmo slopinimą. Kompaktiškas dydis (9,5 mm išorinis skersmuo) ir juoda spalva daro jį tinkamą įvairioms kabelių sistemoms ir elektroniniams prietaisams. Atitinka RoHS reikalavimus, pagamintas iš 4C65 ferito medžiagos, garantuoja ilgaamžiškumą ir aplinkos saugą.

Tinka

• EMI/RFI slopinimui maitinimo ir signalų kabeliuose
• Elektroninių grandinių projektavimui ir prototipų kūrimui
• Garso, vaizdo ir duomenų ryšio įrangai
• Pramoninei ir vartotojų elektronikai

Pagrindinės specifikacijos

• Produkto tipas: Ferito žiedo branduolys
• Branduolio medžiaga: Feritas (4C65 klasė)
• Branduolio geometrija: Toroidinis
• Išorinis skersmuo: 9,5 mm
• Vidinis skersmuo: 5,0 mm
• Aukštis: 3,0 mm
• Spalva: Juoda
• Forma: Apvali
• Varža esant 25 MHz: 100 Ohm
• Varža esant 100 MHz: 150 Ohm
• Pagrindinė funkcija: EMI/RFI slopinimas
• Atitinka RoHS: Taip
• Montavimo tipas: Kabelio pravedimas
• Gamintojas: EFB Elektronik

Rekomendacijos

Siekiant optimalaus triukšmo slopinimo, ferito branduolį pastatykite kuo arčiau triukšmo šaltinio. Kabelio apvyniojimas keliais apsisukimais per branduolį gali padidinti varžą. Tinka naudoti su kabeliais iki 5 mm skersmens.
