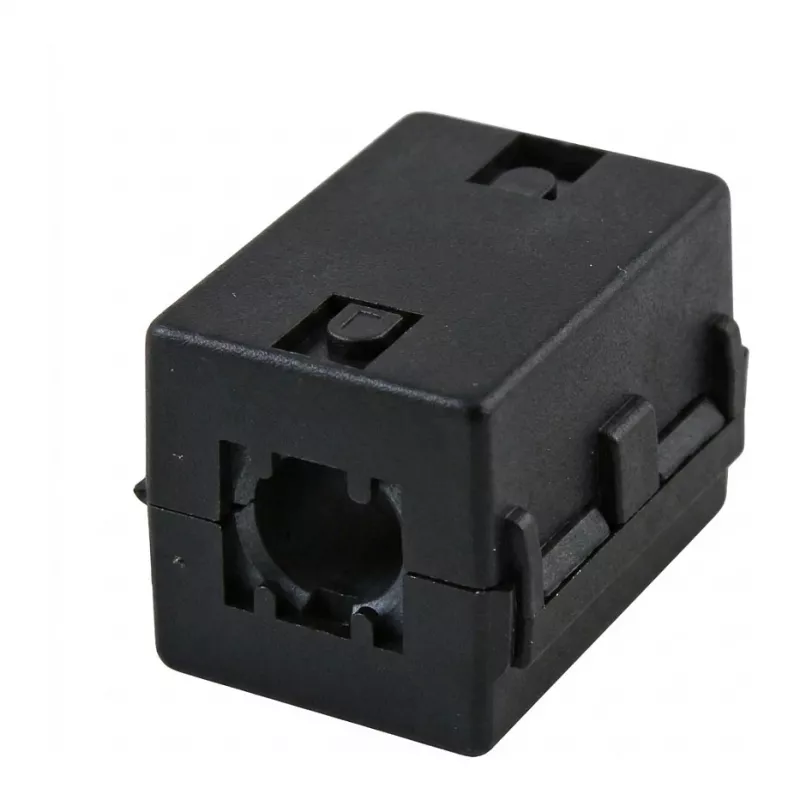

EFB Elektronik Ferrite Ring Core 10,0 mm Black Square

EFB Elektronik ferito žiedo šerdis 10,0 mm juoda kvadratinė yra aukštos kokybės skirta ferito šerdis, skirta efektyviam EMI/RFI slopinimui ant kabelių iki 10,0 mm skersmens. Jos užsegimo konstrukcija leidžia montuoti be įrankių, todėl ji puikiai tinka aukšto dažnio triukšmui mažinti elektroninėse sistemose.

Privalumai

Ši ferito šerdis pasižymi puikiomis varžos charakteristikomis: 100 Ω esant 25 MHz ir 150 Ω esant 100 MHz, užtikrinant patikimą triukšmo slopinimą. Kvadratinis išorinis profilis užtikrina saugų prigludimą, o juodas plastikinis korpusas yra patvarus ir atitinka RoHS reikalavimus. Darbinės temperatūros diapazonas nuo -25°C iki +85°C užtikrina tinkamumą įvairioms aplinkoms.

Tinka

• Elektromagnetinių trukdžių mažinimui ant duomenų, signalų ir maitinimo kabelių
• Naudojimui buitinėje elektronikoje, pramoninėje įrangoje ir telekomunikacijose
• Montavimui be įrankių ant kabelių, kurių maksimalus skersmuo 10,0 mm

Pagrindinės specifikacijos

• Komponento tipas: Ferito šerdis
• Šerdies konstrukcija: Skirta (užsegama)
• Kabelio suderinamumas (maks. skersmuo): 10,0 mm
• Šerdies medžiaga: Feritas
• Spalva: Juoda
• Išorinis profilis: Kampinis / kvadratinis
• Pagrindinė funkcija: EMI/RFI slopinimas
• Varža esant 25 MHz: 100 Ω
• Varža esant 100 MHz: 150 Ω
• Montavimo būdas: Užsegamas
• Darbinės temperatūros diapazonas: -25°C iki +85°C
• Atitiktis RoHS: Taip
• Korpuso medžiaga: Plastikas
• Rekomenduojamas naudojimas: Aukšto dažnio triukšmo mažinimas ant kabelių
• Montavimo tipas: Be įrankių
• Vidinis skersmuo: 10,0 mm

Rekomendacijos

Siekiant optimalaus veikimo, ferito šerdį pastatykite kuo arčiau triukšmo šaltinio arba kabelio gale. Tinka naudoti su USB, HDMI, Ethernet ir kitais signaliniais kabeliais.
