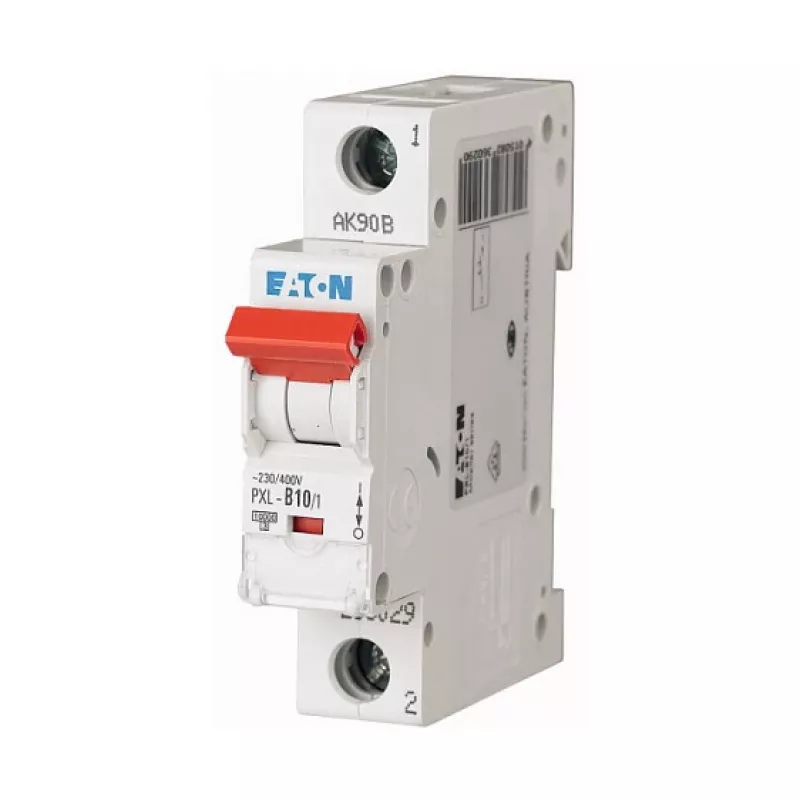

EATON PXL-B10/1 miniatiūrinis grandinės pertraukiklis 1P 10A B kreivė 6kA

Sukurtas patikimai apsaugai gyvenamosiose ir komercinėse elektros instaliacijose, EATON PXL-B10/1 mini grandinės pertraukiklis saugiai perjungia ir apsaugo grandines nuo perkrovų ir trumpųjų jungimų. Šis vienpolinis pertraukiklis su 10 A vardine srove ir B atpalaidavimo charakteristika užtikrina greitą reakciją apšvietimo ir kištukinių lizdų grandinėse.

Pagrindinės specifikacijos

• Įrenginio tipas: Mini grandinės pertraukiklis (MCB)
• Polių skaičius: 1 polius
• Vardinė srovė (In): 10 A
• Atpalaidavimo charakteristika: B
• Vardinė išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Gnybtų talpa (vientisas laidininkas): 1 - 25 mm²
• Gnybtų talpa (suvytas laidininkas): 1 - 16 mm²
• Apsaugos laipsnis – gnybtai: IP20
• Apsaugos laipsnis – priekis: IP40 (su korpusu)
• Energijos ribojimo klasė: 3
• Standartas: IEC/EN 60898-1
• Darbinės temperatūros diapazonas: -25 °C iki +75 °C
• Taršos laipsnis: 2
• Perįtampio kategorija: III
• Modulio plotis: 17,5 mm (1 TE)

Kodėl verta rinktis

Eaton PXL serija yra patikima dėl tvirtos konstrukcijos ir tikslios šiluminės-magnetinės apsaugos. B kreivė greitai atpalaiduoja esant vidutinėms perkrovoms, todėl tai idealus pasirinkimas bendros paskirties instaliacijoms namuose ir lengvose komercinėse patalpose. Su 6 kA išjungimo galia jis užtikrintai valdo įprastus trumpojo jungimo atvejus. Kompaktiškas 1 modulio plotis taupo vietą DIN bėgelyje, leidžiantis tvarkingai ir efektyviai įrengti skirstomuosius skydus.

Idealiai tinka

• Apšvietimo grandinėms
• Kištukiniams lizdams gyvenamosiose ir lengvose komercinėse patalpose
• Valdymo grandinėms, kurioms reikia greitos perkrovos reakcijos
• Bendrai prietaisų ir mažų transformatorių apsaugai

Svarbu žinoti

Šis pertraukiklis palaiko tiek vientisus, tiek suvytus laidininkus iki atitinkamai 25 mm² ir 16 mm², suteikdamas lankstumo montavimo metu. IP20 gnybtų apsauga apsaugo pirštus, o priekis užtikrina IP40, kai įrengiama tinkamame korpuse. Darbinė temperatūra nuo -25 °C iki +75 °C užtikrina patikimą veikimą sudėtingomis sąlygomis. Montuodami visada laikykitės vietinių elektros instaliacijos taisyklių ir užtikrinkite teisingą prijungimą.
