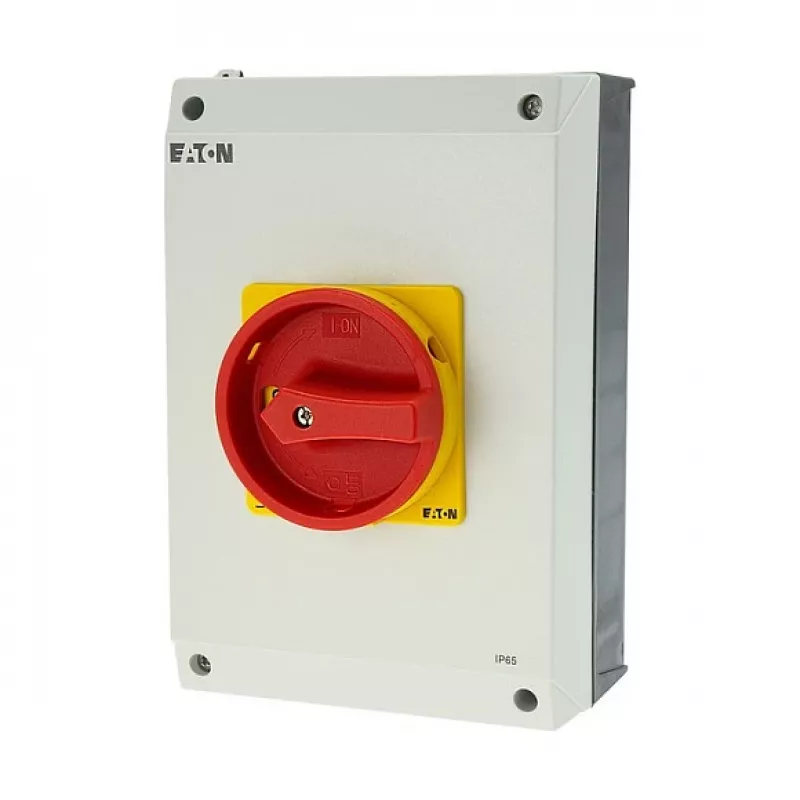

Eaton P3-63/I4/SVB 3 polių pagrindinis jungiklis su avariniu išjungimu, 63 A, paviršinis montavimas, IP65

Pramoninėse ir komercinėse elektros instaliacijose patikimas pagrindinis jungiklis su integruotu avariniu išjungimu yra būtinas tiek valdymui, tiek saugos reikalavimų laikymuisi. Eaton P3-63/I4/SVB užtikrina būtent tai: tvirtas 3 polių atjungimo jungiklis, skirtas 63 A srovei, įrengtas IP65 izoliuotame korpuse paviršiniam montavimui. Jo raudona/geltona rankenėlė yra užrakinama 0 padėtyje, užtikrinant matomą ir saugų atjungimą. Naudojamas kaip pagrindinis mašinų jungiklis, saugos atjungiklis ar avarinio išjungimo sąsaja, šis įrenginys užtikrina patikimą perjungimą iki 690 V kintamosios srovės.

Kam jis skirtas

Šis jungiklis idealiai tinka skydų gamintojams, mašinų OEM ir techninės priežiūros komandoms, kurioms reikia kompaktiško, aukštos kokybės pagrindinio jungiklio su avarinio išjungimo funkcija. Jis tinka naudoti dirbtuvėse, gamybos linijose, ŠVOK sistemose ir bet kurioje aplinkoje, kur reikalingas paviršinio montavimo, apsaugantis nuo prisilietimo atjungiklis. Elektrikai įvertins paprastas varžtines gnybtų jungtis ir aiškų 0/1 padėties indikaciją.

Pagrindinės savybės

• 3 polių pagrindinis jungiklis su avarinio išjungimo funkcija, vardinė darbinė srovė 63 A.
• Vardinė darbinė įtampa iki 690 V kintamosios srovės, atsparumas impulsinei įtampai 6 kV.
• IP65 izoliuotas korpusas paviršiniam montavimui, apsaugantis nuo dulkių ir vandens srovių.
• Raudona/geltona rankenėlė, užrakinama 0 padėtyje saugiam atjungimui.
• Perjungimo kampas 90°, dvi padėtys (0-IŠJUNGTA / 1-ĮJUNGTA).
• Trumpojo jungimo įjungimo ir išjungimo galia 1,2 kA esant 690 V.
• Atitinka IEC/EN 60947 standartus.

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: P3-63/I4/SVB
• MPN: 207343
• EAN: 4015082073435
• Jungiklio tipas: Pagrindinis jungiklis / atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 63 A
• Vardinė darbinė įtampa (Ue): 690 V kintamoji srovė
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo įjungimo galia (Icm): 1,2 kA
• Vardinė trumpojo jungimo išjungimo galia (Icn): 1,2 kA
• Vardinė galia (AC-23A, 400V): 30 kW
• Montavimo tipas: Paviršinis montavimas
• Apsaugos laipsnis: IP65
• Rankenėlės tipas: Raudona/geltona, užrakinama 0 padėtyje
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Gnybtų tipas: Varžtiniai gnybtai
• Standartai: IEC/EN 60947
• Darbinės temperatūros diapazonas: nuo -25 iki +50 °C
• Korpuso medžiaga: Izoliuotas (polikarbonatas)

Patarimai

Prieš atlikdami techninę priežiūrą prijungtoje įrangoje, visada įsitikinkite, kad jungiklis yra 0 padėtyje ir užrakintas. Lauko įrengimams, nepaisant IP65 reitingo, užtikrinkite papildomą apsaugą nuo tiesioginių saulės spindulių ir ekstremalių oro sąlygų. Naudokite tinkamas kabelių įvadas, kad išlaikytumėte korpuso apsaugą.
