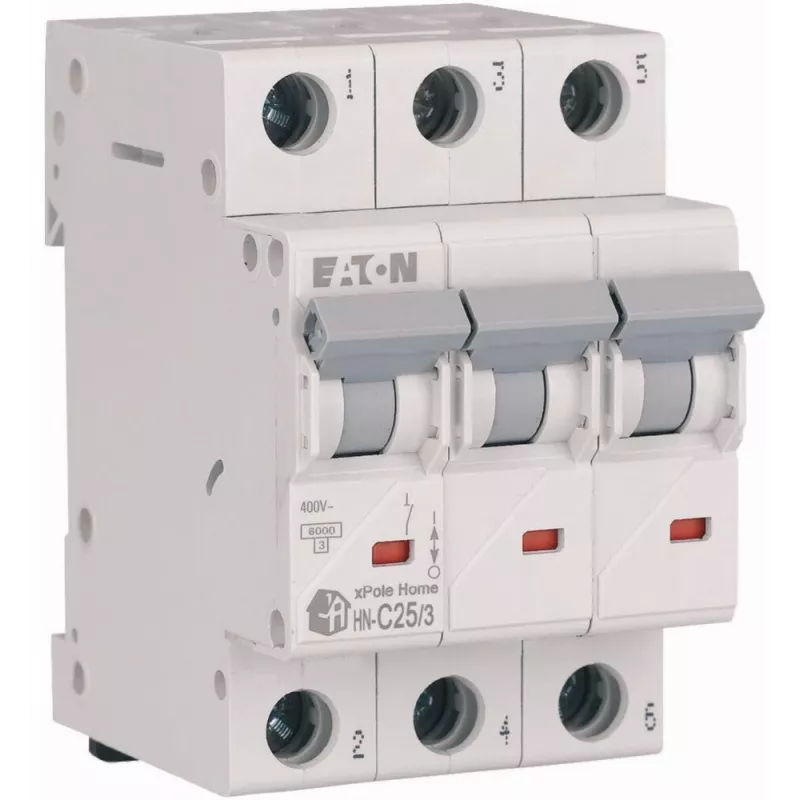

EATON HN-C25/3 Miniature Circuit Breaker 25A 3-Pole Type C 6kA

EATON HN-C25/3 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo viršsrovių gyvenamosiose, komercinėse ir pramoninėse elektros instaliacijose. Su vardine srove 25 A ir C tipo išjungimo charakteristika jis užtikrina optimalią apsaugą nuo trumpųjų jungimų ir perkrovų grandinėms su vidutinėmis įsijungimo srovėmis, pvz., apšvietimo ir variklių apkrovoms. Šis 3 polių jungiklis užima 3 modulių plotį (54 mm) ir tinka montuoti ant DIN bėgelio, todėl lengvai integruojamas į standartinius skirstomuosius skydus.

Privalumai

EATON HN-C25/3 pasižymi tvirtu veikimu su vardine trumpojo jungimo išjungimo galia 6 kA pagal IEC/EN 60898-1. C tipo charakteristika užtikrina selektyvų išjungimą indukcinėms apkrovoms, sumažindama klaidingus išjungimus. Aiškus kontaktų padėties indikatorius (raudonas/žalias) leidžia greitai vizualiai patikrinti būseną, padidindamas saugumą priežiūros metu. Dėl didelės elektrinės ir mechaninės ištvermės (atitinkamai ≥10 000 ir ≥20 000 operacijų) šis MCB užtikrina ilgalaikį patikimumą.

Tinka

• Apšvietimo grandinių, kištukinių lizdų ir mažų variklių apkrovų apsaugai nuo viršsrovių
• Montavimui ant DIN bėgelio skirstomuosiuose skyduose gyvenamosiose, komercinėse ir pramoninėse patalpose
• Sistemoms, kurioms reikalinga 3 polių apsauga su 25 A vardine srove ir C tipo išjungimo charakteristika

Pagrindinės specifikacijos

• Produkto tipas: Miniattūrinis automatinis jungiklis (MCB)
• Polių skaičius: 3 poliai
• Vardinė srovė (In): 25 A
• Išjungimo charakteristika: C tipas
• Vardinė trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 400 V AC
• Dažnis: 50/60 Hz
• Montavimo būdas: DIN bėgelis
• Modulio plotis: 3 moduliai (54 mm)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai)
• Gnybtų talpa (vientisas/su vytas): 1-25 mm²
• Standartas: IEC/EN 60898-1
• Elektrinė ištvermė: ≥ 10 000 operacijų
• Mechaninė ištvermė: ≥ 20 000 operacijų
• Darbinės temperatūros diapazonas: nuo -25 iki +50 °C
• Jungimo tipas: Sraigtiniai gnybtai
• Indikatorius: Kontaktų padėties indikatorius (raudonas/žalias)

Rekomendacijos

Siekiant optimalaus veikimo, įsitikinkite, kad MCB sumontavo kvalifikuotas elektrikas ir kad sistemos trumpojo jungimo galia neviršija 6 kA. Šis jungiklis tinka naudoti grandinėse, kurių vardinė įtampa 400 V AC, ir turi būti parenkamas pagal apkrovos charakteristikas ir kabelių skerspjūvį.
