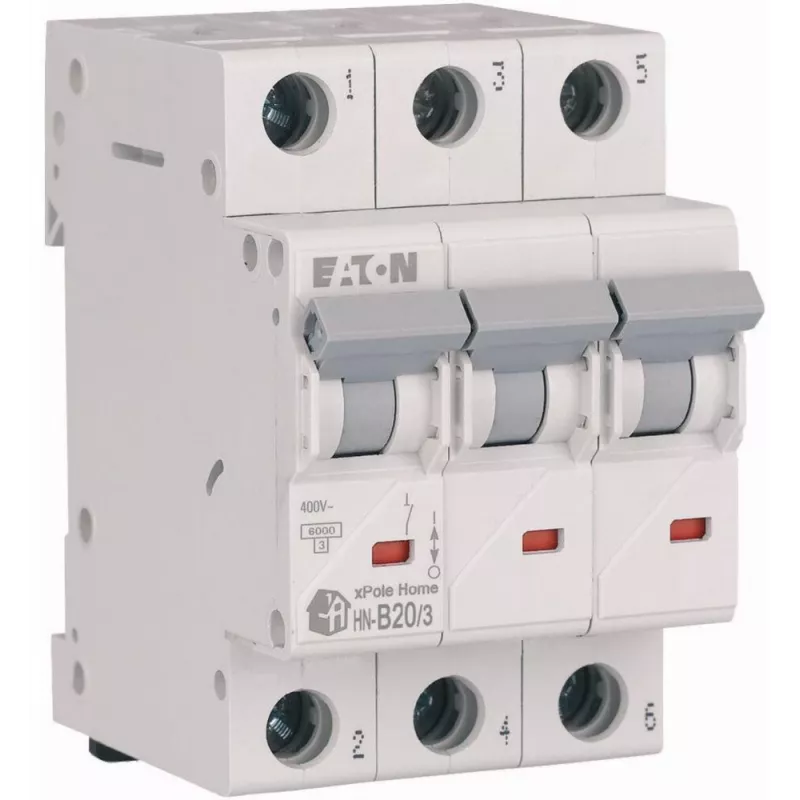

EATON HN-B20/3 Miniature Circuit Breaker B 20A 3P 3M 6KA

EATON HN-B20/3 yra aukštos kokybės miniatiūrinis automatinis jungiklis (MCB), skirtas patikimai apsaugai nuo viršsrovių elektros instaliacijose. Su vardine srove 20 A ir B tipo išjungimo kreive, jis idealiai tinka apšvietimo grandinių, kištukinių lizdų ir kitų varžinių arba šiek tiek indukcinių apkrovų apsaugai. Šis 3 polių MCB turi trumpojo jungimo išjungimo galią 6 kA ir atitinka IEC/EN 60898-1 standartus, užtikrindamas saugumą ir veikimą gyvenamosiose, komercinėse ir pramoninėse srityse.

Privalumai

• Patikima apsauga nuo viršsrovių ir trumpųjų jungimų
• Kompaktiškas 3 modulių dizainas (52,5 mm) taupantis vietą montuojant ant DIN bėgio
• Didelė išjungimo galia 6 kA didesniam saugumui
• Platus darbinės temperatūros diapazonas (-25 iki +70 °C)
• Ilgas elektrinis ir mechaninis patvarumas (10 000/20 000 ciklų)
• Sraigtiniai gnybtai saugiam ir lengvam prijungimui

Tinka

• Apšvietimo grandinėms
• Kištukiniams lizdams
• Mažų variklių apsaugai
• Gyvenamųjų ir komercinių patalpų skirstomiesiems skydams
• Pramoniniams valdymo skydams

Pagrindinės specifikacijos

• Produkto tipas: Miniatiūrinis automatinis jungiklis (MCB)
• Vardinė srovė: 20 A
• Polių skaičius: 3 polių
• Išjungimo kreivė: B tipas
• Trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Modulio plotis: 3 moduliai (52,5 mm)
• Standarto atitiktis: IEC/EN 60898-1
• Gnybtų tipas: Sraigtiniai gnybtai
• Gnybtų talpa (kietas laidininkas): 1-25 mm²
• Gnybtų talpa (lankstus laidininkas): 1-16 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Darbinė temperatūra: -25 iki +70 °C
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų

Rekomendacijos

Siekiant optimalios apsaugos, įsitikinkite, kad MCB sumontavo kvalifikuotas elektrikas ir jis naudojamas neviršijant nurodytų specifikacijų. Visada patikrinkite suderinamumą su jūsų skirstomuoju skydu ir apkrovos reikalavimais.
