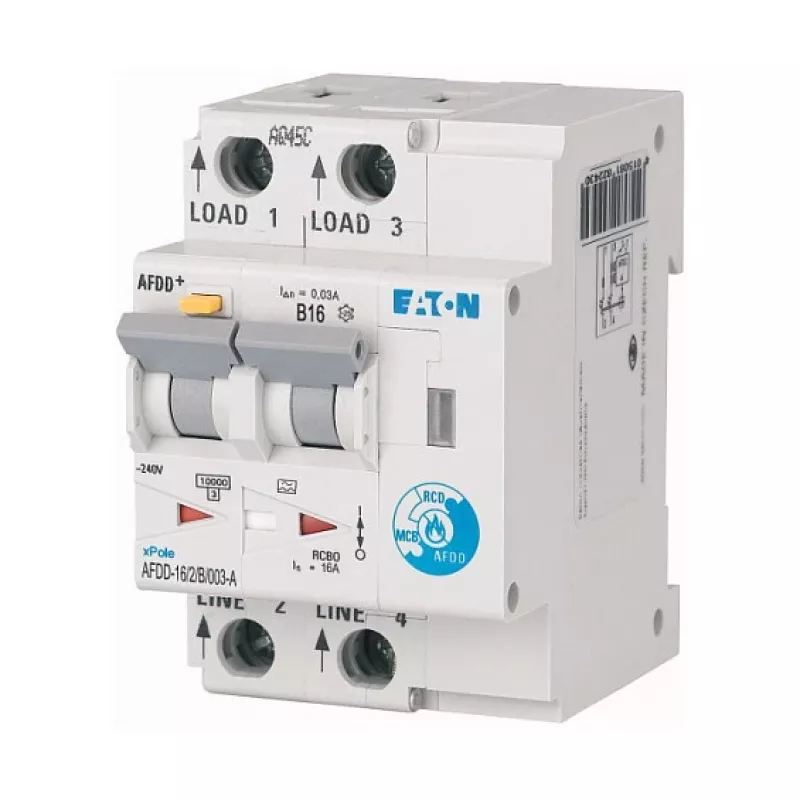

EATON AFDD-16/2/B/003-A 187204 Lanko gedimų aptikimo įrenginys 2 polių B16A 30mA A tipas

„Eaton AFDD-16/2/B/003-A“ yra kompaktiškas kombinuotas įrenginys, apsaugantis nuo nuosekliųjų ir lygiagrečiųjų lanko gedimų, trumpųjų jungimų, viršsrovių ir liekamosios srovės gedimų. Integruodamas lanko gedimų aptikimo įrenginį (AFDD), mini grandinės pertraukiklį (MCB) ir liekamosios srovės įrenginį (RCD) į vieną 2 modulių bloką, jis sumažina montavimo laiką ir skydo vietą, užtikrindamas visapusišką elektros saugą. Šis 2 polių (1P+N) įrenginys, kurio vardinė srovė 16 A, B tipo išjungimo charakteristika ir 30 mA liekamosios srovės jautrumas, tinka įvairioms gyvenamosioms ir komercinėms grandinėms.

Svarbiausi privalumai

• Kombinuota AFDD, MCB ir RCD apsauga viename 2 modulių bloke
• Vardinė srovė 16 A, išjungimo charakteristika B, liekamoji srovė 30 mA A tipas
• Nustato nuosekliuosius ir lygiagrečiuosius lanko gedimus, kad būtų išvengta elektros gaisrų
• Vardinė įtampa 230 V kintamoji, išjungimo geba 6 kA
• Montavimas ant DIN bėgelio, IP20 gnybtai / IP40 priekinė dalis
• Atitinka IEC/EN 62606, IEC/EN 61009-1 ir IEC/EN 60898-1

Kasdienis naudojimas

Šis AFDD+ sujungia tris apsaugines funkcijas viename įrenginyje, taupydamas vietą skirstomajame skydelyje ir supaprastindamas laidų sujungimą. Jis idealiai tinka grandinėms, kuriose reikalinga lanko gedimų apsauga, pavyzdžiui, miegamuosiuose, svetainėse ir kitose vietose su degiomis medžiagomis. LED būsenos indikatorius suteikia tiesioginį vizualų įrenginio veikimo būsenos patvirtinimą, o standartinis montavimas ant DIN bėgelio užtikrina greitą įrengimą.

Pilnos specifikacijos

• Polių skaičius: 2 (1P+N)
• Vardinė srovė (In): 16 A
• Išjungimo charakteristika: B
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A tipas
• Vardinė įtampa (Ue): 230 V kintamoji
• Vardinis dažnis: 50 Hz
• Vardinė išjungimo geba (Icn): 6 kA
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Energijos ribojimo klasė: 3
• Gnybtų talpa: 1-25 mm² (vientisas/su vytomis)
• Aplinkos darbinė temperatūra: nuo -25 iki +40 °C
• Lanko gedimų aptikimas: nuoseklieji ir lygiagretieji lanko gedimai
• Būsenos indikacija: LED indikatorius
• Modulio plotis: 2 moduliai (35,6 mm)
• Standartai: IEC/EN 62606, IEC/EN 61009-1, IEC/EN 60898-1

Baigiamoji pastaba

Visada montuokite ir prižiūrėkite „Eaton AFDD+“ laikydamiesi vietinių elektros kodeksų ir taisyklių. Užtikrinkite tinkamą laidų sujungimą ir kad įrenginys būtų atjungtas nuo įtampos montavimo ar techninės priežiūros metu.
