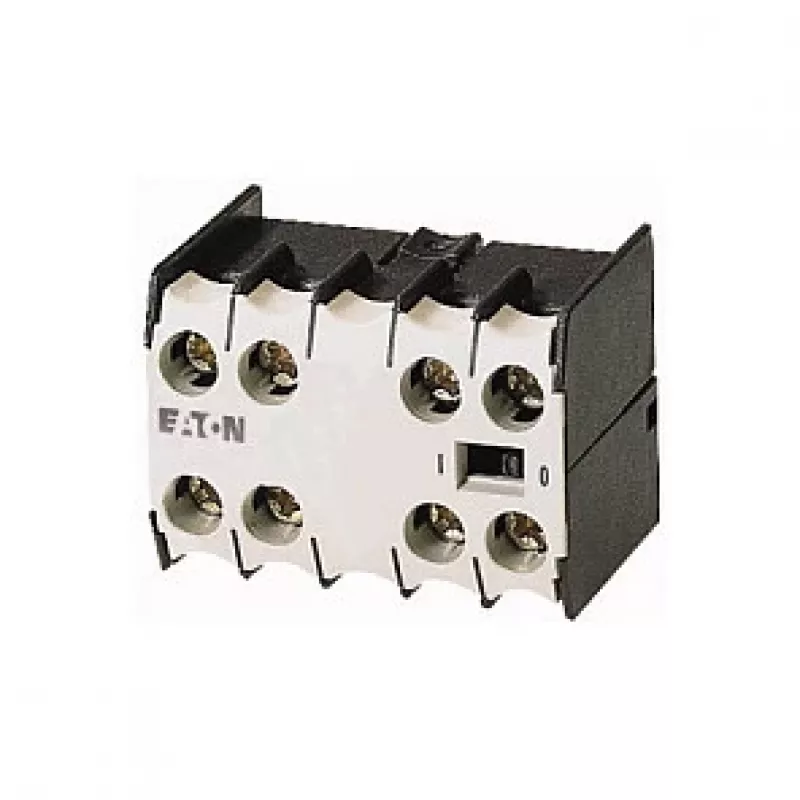

Eaton 22DILE pagalbinis kontaktų blokas 2NO+2NC su varžtais, montuojamas priekyje, skirtas DIL E kontaktorių serijai

Eaton 22DILE pagalbinis kontaktų blokas išsiskiria iš įprastų priedų subalansuota 2NO+2NC konfigūracija kompaktiškame, priekyje montuojamame korpuse, specialiai sukurtame DIL E kontaktorių serijai. Vietoj vienos kontaktų funkcijos, šis modulis suteikia du normaliai atvirus ir du normaliai uždarytus kontaktus, todėl vienas blokas gali atlikti tiek valdymo, tiek signalizacijos užduotis be papildomų laidų ar komponentų. Varžtų gnybtų konstrukcija priima kietus arba su antgaliais laidus nuo 0,75 iki 2,5 mm², užtikrindama patikimą ir lengvai prižiūrimą jungtį net ir esant didelėms vibracijoms pramoniniuose skydeliuose.

Svarbiausi privalumai

• 4 polių pagalbinis kontaktų blokas: 2 NO + 2 NC lanksčiai valdymo logikai
• Tiesioginis montavimas priekyje ant Eaton DIL E kontaktorių – nereikia įrankių ar adapterių
• Varžtų gnybtai su plačiu užveržimo diapazonu (0,75–2,5 mm²) patikimam montavimui
• Skirta iki 690 V kintamosios / 220 V nuolatinės įtampos, atlaiko 6 kV impulsą patikimam perjungimui
• Kompaktiški matmenys (45 × 86 × 58 mm) tinka standartiniam 45 mm kontaktoriaus pločiui
• IP20 apsauga nuo pirštų ir -25 iki +60 °C darbinė temperatūra atšiaurioms aplinkoms

Kasdieniniame naudojime

Technikai vertina, kaip greitai 22DILE užsifiksuoja ant DIL E kontaktoriaus priekio, paversdamas pagrindinį galios perjungimo įrenginį visiškai stebimu valdymo tašku. 2NO+2NC išdėstymas apima įprastus scenarijus: vienas NO – veikimo grįžtamajam signalui, vienas NO – blokavimui, vienas NC – gedimo signalui, o vienas NC – saugos grandinei – viskas viename bloke. Varžtų gnybtai yra kampuoti, kad būtų lengva pasiekti standartiniu atsuktuvu, o aiškūs žymėjimai ant korpuso apsaugo nuo laidų sujungimo klaidų montuojant ar modernizuojant skydus. Kadangi kontaktai skirti tiek AC-15, tiek DC-13 apkrovoms, tas pats blokas gali aptarnauti variklių valdymo grandines, PLC įėjimus ir relių logiką be papildomų derinimo rūpesčių.

Pilnos specifikacijos

• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždaryti (NC)
• Polių skaičius: 4 polių
• Jungties tipas: varžtų gnybtai
• Montavimo tipas: priekinis montavimas ant Eaton DIL E kontaktorių
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Vardinė darbinė įtampa (Ue): iki 690 V kintamosios / 220 V nuolatinės
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: -25 iki +60 °C
• Gnybtų talpa (kieti laidai): 0,75–2,5 mm²
• Gnybtų talpa (lankstūs laidai su antgaliu): 0,75–2,5 mm²
• Standartai: IEC/EN 60947-5-1
• Serija: 22DILE
• Produkto tipas: pagalbinis kontaktų blokas

Baigiamoji pastaba

Skydų gamintojams ir priežiūros komandoms, kurioms reikia patikimų pagalbinių kontaktų neperkraunant medžiagų sąrašo, Eaton 22DILE siūlo patikrintą, kompaktišką sprendimą, kuris sklandžiai integruojasi su DIL E serija.
