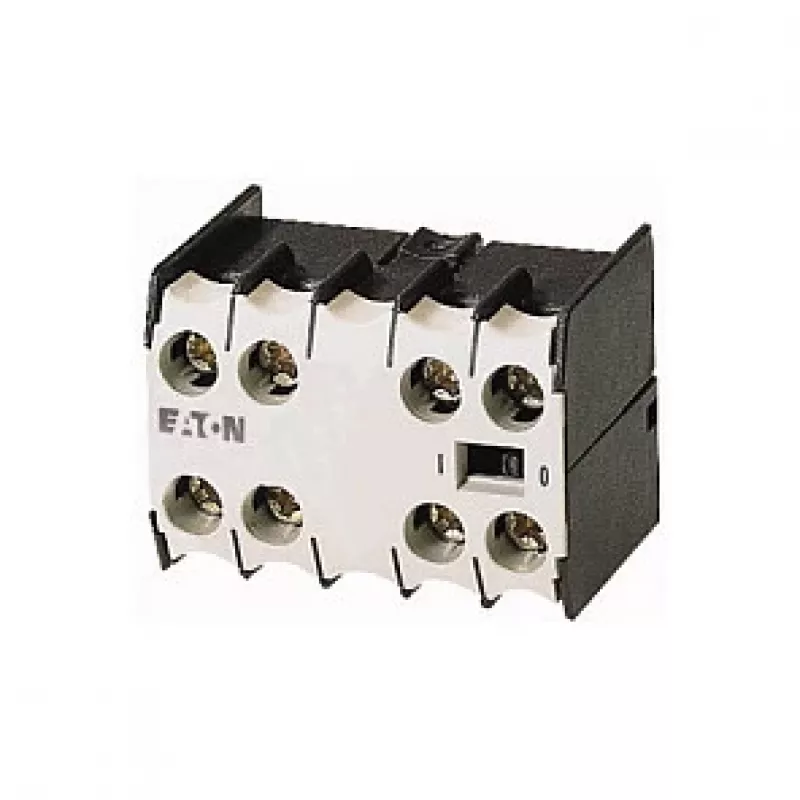

EATON 22DILEM pagalbinis kontaktų blokas, 2NO+2NC, 4 polių, varžtų gnybtai, priekinis montavimas, skirtas DILM7-DILM38 kontaktorių

Pramoniniuose valdymo skydeliuose patikimi pagalbiniai kontaktai yra būtini signalizacijai ir blokavimui. EATON 22DILEM pagalbinis kontaktų blokas suteikia 2 normaliai atvirus ir 2 normaliai uždarytus momentinius kontaktus, užtikrinančius tikslų kontaktorių būsenos grįžtamąjį ryšį variklių valdymo grandinėse. Jis skirtas montuoti priekyje ant EATON DILM7 iki DILM38 kontaktorių, supaprastinant montavimą be papildomų įrankių.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC (4 polių)
• Prijungimo tipas: varžtų gnybtai
• Montavimo tipas: priekinis montavimas
• Suderinamumas: EATON DILM7 iki DILM38 kontaktoriai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė darbo srovė AC-15: 4 A esant 230 V, 3 A esant 400 V
• Vardinė darbo srovė DC-13: 0,15 A esant 220 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C
• Laikymo temperatūros diapazonas: nuo -40 °C iki +80 °C
• Standartai: IEC/EN 60947-5-1
• Produkto serija: DILEM
• Pagalbinio kontakto tipas: momentinis

Kodėl verta rinktis

22DILEM siūlo kompaktišką sprendimą išplėsti jūsų kontaktorių valdymo galimybes. Su NO ir NC kontaktų deriniu jis palaiko tiek signalizacijos, tiek blokavimo funkcijas. Varžtų gnybtai užtikrina saugų ir patvarų sujungimą, o priekinis montavimas leidžia greitai įdiegti esamose instaliacijose. Atitiktis tarptautiniams standartams garantuoja patikimą veikimą sudėtingose pramoninėse aplinkose.

Idealiai tinka

• Variklių valdymo centrams, kuriems reikia pagalbinės būsenos grįžtamojo ryšio
• Blokavimo grandinėms saugos ir sekos valdymui
• Esamų DILM kontaktorių modernizavimui su papildomais kontaktais
• Pramoninės automatikos skydeliams su ribota erdve

Svarbu žinoti

Pagalbinis kontaktų blokas skirtas naudoti sausose patalpose (IP20). Jis turi būti apsaugotas nuo dulkių ir drėgmės. Darbinės temperatūros diapazonas nuo -25 °C iki +60 °C leidžia naudoti įvairiomis klimato sąlygomis. Prieš montuodami visada patikrinkite suderinamumą su konkrečiu kontaktoriaus modeliu.
