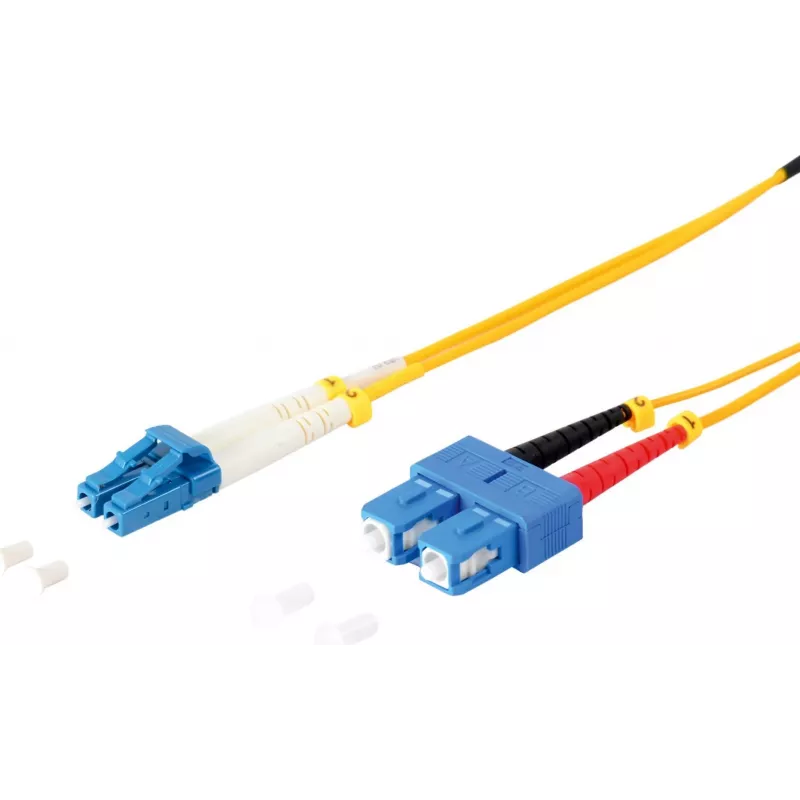

Dvipusis šviesolaidinis komutacinis kabelis ShiverPeaks 77811 LC į SC 9/125µm OS1/OS2 5,0 m

Dvipusis šviesolaidinis komutacinis kabelis ShiverPeaks 77811 turi LC jungtį viename gale ir SC jungtį kitame, naudojant vienmodį 9/125µm pluoštą, atitinkantį OS1/OS2 klasę. Bendras ilgis 5,0 m, geltonas apvalkalas palengvina identifikavimą, šis kabelis skirtas duomenų, telekomunikacijų ir LAN ryšiams, pataisos panelėms ir optinės įrangos sujungimui, kai reikalingas vienmodis perdavimas ir standartinės jungčių sąsajos.

Privalumai

Kabelis užtikrina patikimą vienmodį optinį perdavimą su mažu slopinimu, tinkamą ilgiems atstumams ir didelės pralaidos jungtims. Dvipusė konstrukcija leidžia viename kabelio komplekte vienu metu vykdyti siuntimo ir priėmimo kanalus, mažinant kabelių netvarką ir supaprastinant maršrutizavimą. Standartinės LC ir SC jungtys užtikrina platų suderinamumą su tinklo įrenginiais, siųstuvais-imtuvais ir pataisos panelėmis, o 9/125µm šerdies/apvalkalo geometrija atitinka įprastas vienmodžių pluoštų charakteristikas, užtikrinant pastovų veikimą.

Tinka

• Pataisos panelių ir optinių skirstomųjų rėmų sujungimui duomenų centruose ir serverių patalpose
• Tiesioginėms jungtims tarp tinklo įrangos, tokios kaip komutatoriai, maršrutizatoriai ir optiniai siųstuvai-imtuvai
• Telekomunikacijų ir operatorių prieigos įrenginiams, kuriems reikalingos vienmodės jungtys
• LAN magistralinių linijų ir pastatų tarpusavio pluošto jungtims trumpais ar vidutiniais atstumais

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis 9/125µm
• Optinė klasė: OS1/OS2 vienmodis
• Jungtis A: LC (dvipusė)
• Jungtis B: SC (dvipusė)
• Konfigūracija: dvipusis komutacinis kabelis (du pluoštai)
• Ilgis: 5,0 m
• Apvalkalo spalva: geltona (pramonės standartas vienmodžiams)

Kaip naudoti

Nutieskite dvipusį kabelį tarp įrenginių, užtikrindami švelnius lenkimus ir vengdami mažų lenkimo spindulių, kad išvengtumėte mikrolenkimo nuostolių. Orientuokite LC ir SC jungtis taip, kad jos atitiktų atitinkamus prievadus ant įrangos ar pataisos panelių, ir įkiškite, kol pajusite teigiamą spragtelėjimą ar tvirtą įsitvirtinimą. Naudokite dvipusį spaustuką ar suderintas savybes, jei yra, kad išlaikytumėte teisingą poliškumą. Atjungdami, prieš traukdami nuspauskite jungties skląstį, kad neapkrautumėte pluošto. Patikrinkite galinius paviršius ir, jei reikia, prieš prijungdami nuvalykite tinkamu pluošto valymo įrankiu, kad užtikrintumėte optimalų optinį veikimą.

Rekomendacijos

Laikykite ir elkitės su kabeliu, kad išvengtumėte susisukimų ir per didelių tempimo apkrovų; laikykitės nurodyto minimalaus lenkimo spindulio, būdingo vienmodžiams pluoštams. Prieš sujungiant nuvalykite jungčių galinius paviršius ir naudokite apsauginius gaubtelius, kai jungtys nenaudojamos. Kritinėms jungtims po įrengimo patikrinkite įterptinius nuostolius optiniu testavimo įrenginiu ir laikykitės pramonėje pripažintos geriausios pluošto valdymo ir ženklinimo praktikos.
