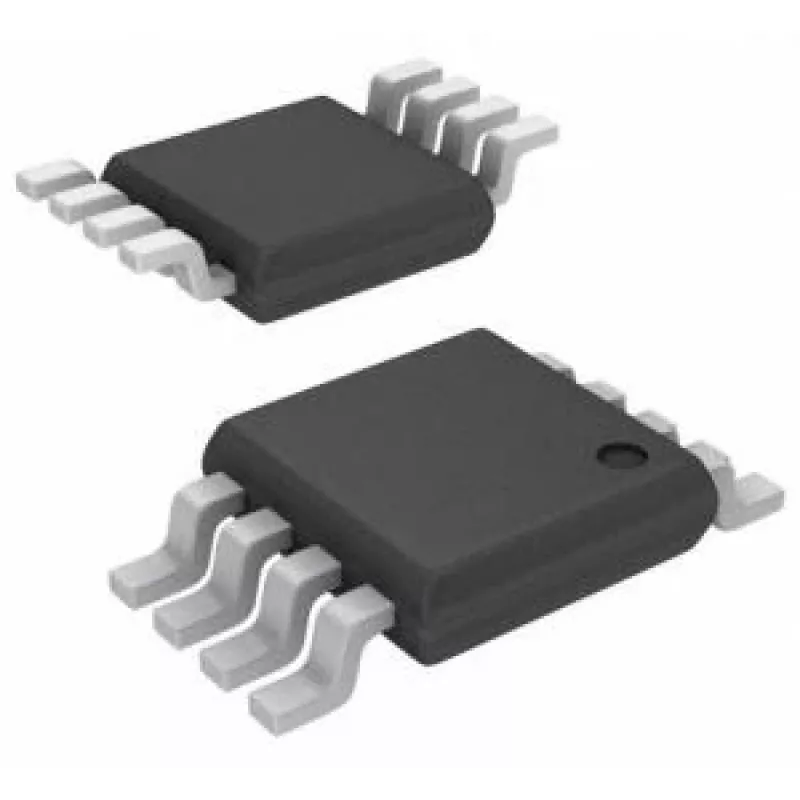

Dvigubas operacinis stiprintuvas Texas Instruments OPA2340EA/2K5 – tikslus JFET įėjimo dvigubas operacinis stiprintuvas (MPN OPA2340EA/2K5)

Dvigubas operacinis stiprintuvas Texas Instruments OPA2340EA/2K5 yra tikslus JFET įėjimo operacinis stiprintuvas, supakuotas kaip dviejų kanalų įrenginys. OPA2340 šeima sukurta mažai įėjimo poslinkio srovei ir mažai poslinkio įtampai, tuo pačiu užtikrinant pakankamą pralaidumą įvairioms signalų kondicionavimo užduotims. Jis tinkamas sąsajai su didelės varžos šaltiniais ir mažo triukšmo stiprinimui instrumentuose, garso ir pramoninėje elektronikoje.

Privalumai

Įrenginys sujungia JFET įėjimo charakteristikas su dviejų kanalų integracija, siūlydamas mažą įėjimo poslinkio srovę ir mažą poslinkio įtampą, kurios sumažina matavimo paklaidą jungiant prie didelės varžos jutiklių. Jo mažas triukšmo lygis ir stabilus stiprinimo elgesys naudingame dažnių diapazone daro jį tinkamu tiksliam stiprinimui ir aktyvių filtrų pakopoms. Dviguba konfigūracija taupo plokštės vietą ir supaprastina simetriškas grandinių konstrukcijas.

Tinka

• Signalų kondicionavimui ir jutiklių priekinėms dalims
• Didelės varžos šaltinių buferizavimui
• Tiksliam stiprinimui instrumentuose
• Aktyviems garso filtrams ir pirminiams stiprintuvams
• Pramoninėms valdymo ir matavimo grandinėms

Pagrindinės specifikacijos

• Dvigubo operacinio stiprintuvo konfigūracija (du stiprintuvai viename korpuse)
• JFET įėjimo pakopa, užtikrinanti mažą įėjimo poslinkio srovę
• Maža įėjimo poslinkio įtampa tiksliems matavimams
• Mažas triukšmas, tinkamas jautriems analoginiams signalų keliams
• Platus pralaidumas, pakankamas įprastoms signalų kondicionavimo ir filtrų programoms
• Pramonės standarto DIP/SMD korpuso variantai montavimui ant PCB

Kaip naudoti

Integruokite dvigubą operacinį stiprintuvą į savo grandinę, laikydamiesi standartinių analoginio projektavimo praktikų: pateikite tinkamus maitinimo šaltinius, kaip nurodyta gamintojo, atsiekite maitinimo kontaktus aplinkkelio kondensatoriais arti įrenginio ir suprojektuokite grįžtamojo ryšio tinklus reikiamam stiprinimui ir pralaidumui. Jutiklių sąsajoms naudokite JFET įėjimo stiprintuvą kaip buferį arba mažo triukšmo stiprinimo pakopose, užtikrindami, kad įėjimo šaltiniai būtų apsaugoti nuo didelių pereinamųjų įtampų. Suderinkite rezistorių vertes ir grįžtamojo ryšio topologiją, kad išlaikytumėte stabilumą ir veikimą esant temperatūros ir maitinimo pokyčiams.

Rekomendacijos

Naudokite trumpus, mažos varžos PCB takelius įėjimo ir grįžtamojo ryšio keliams, aplinkkelio kondensatorius dėkite arti maitinimo kontaktų ir laikykitės rekomenduojamų išdėstymo gairių analoginėms tiksliosioms grandinėms, kad sumažintumėte triukšmą ir poslinkį. Sąsajoje su labai didelės varžos jutikliais apsvarstykite įėjimo apsaugos ir ekranavimo metodus, kad išsaugotumėte matavimo tikslumą.
