Durų / langų jutiklis ABB GHQ3201972R0001 laidinis baltas, magnetinis užraktas, 20×100×60 mm

Laidinis durų / langų jutiklis ABB GHQ3201972R0001 baltos spalvos yra magnetinis kontaktinis jutiklis, skirtas durų ir langų atidarymo / uždarymo būsenai stebėti. Kompaktiškas modulis (20×100×60 mm) prijungiamas kabeliu prie signalizacijos pultų ar pastatų automatikos sistemų ir apima magnetą bei herkoną, reikalingą pagrindiniam įsilaužimo aptikimui ar būsenos stebėjimui.

Privalumai

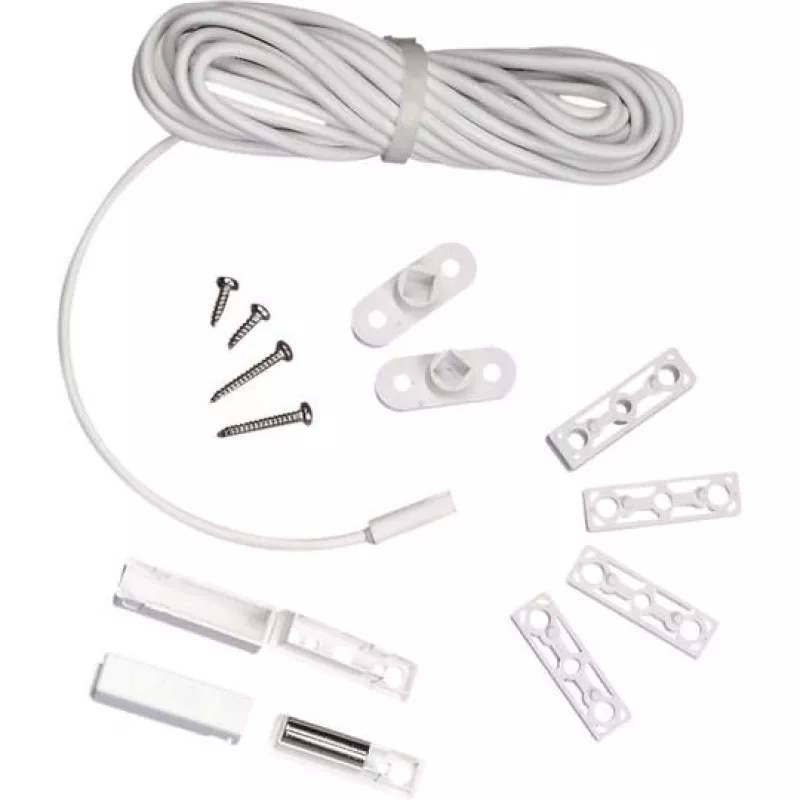

Rinkinį sudaro magnetas ir herkonas su 4,0 m LIYY 4 x 0,14 mm² jungiamuoju kabeliu, kartu su dviem korpusais, dviem tarpinėmis plokštelėmis, dviem flanšais ir keturiais antimagnetiniais tvirtinimo varžtais, užtikrinančiais saugų montavimą. Laidinis ryšys užtikrina patikimą signalo perdavimą be baterijų, o plonas baltas korpusas leidžia diskretiškai montuoti ant daugumos durų ir langų rėmų.

Tinka

• Perimetro apsaugai ant durų ir langų
• Integravimui su signalizacijos valdymo pultais
• Būsenos stebėjimui pastatų automatikos sistemose
• Esamų ir naujų statinių įrengimams, kuriems reikalingas laidinis magnetinis kontaktas

Pagrindinės specifikacijos

• Prekės ženklas: ABB
• Modelis / MPN: GHQ3201972R0001
• EAN: 4016779506601
• Tipas: Laidinis magnetinis durų / langų jutiklis (herkonas)
• Matmenys: 20 × 100 × 60 mm (P × G × A)
• Kabelis: LIYY 4 x 0,14 mm², ilgis 4,0 m
• Spalva: Balta

Kaip naudoti

Sumontuokite jutiklio korpusą ir magnetą ant durų ir staktos (arba lango ir rėmo) taip, kad magnetas susilygiuotų su herkonu, kai uždaryta. Jei reikia, naudokite pridėtas tarpines plokšteles ir flanšus, kad pasiektumėte tinkamą išlygiavimą ir tarpą. Prijunkite jutiklio kabelį prie signalizacijos pulto ar automatikos įvesties pagal pulto gamintojo laidų schemą ir sukonfigūruokite įvestį kaip magnetinį / kontaktinį jutiklį. Patikrinkite veikimą atidarydami ir uždarydami duris ar langą, kad įsitikintumėte, jog pultas registruoja atidarytą ir uždarytą būsenas.

Rekomendacijos

Įrenkite jutiklį ant švaraus, sauso paviršiaus ir naudokite pridėtus antimagnetinius tvirtinimo varžtus. Venkite tiesti kabelį arti stiprių elektromagnetinių šaltinių. Kad veikimas būtų patikimas, po įrengimo patikrinkite išlygiavimą ir saugų montavimą bei atlikite funkcinį testą su savo valdymo pultu.
