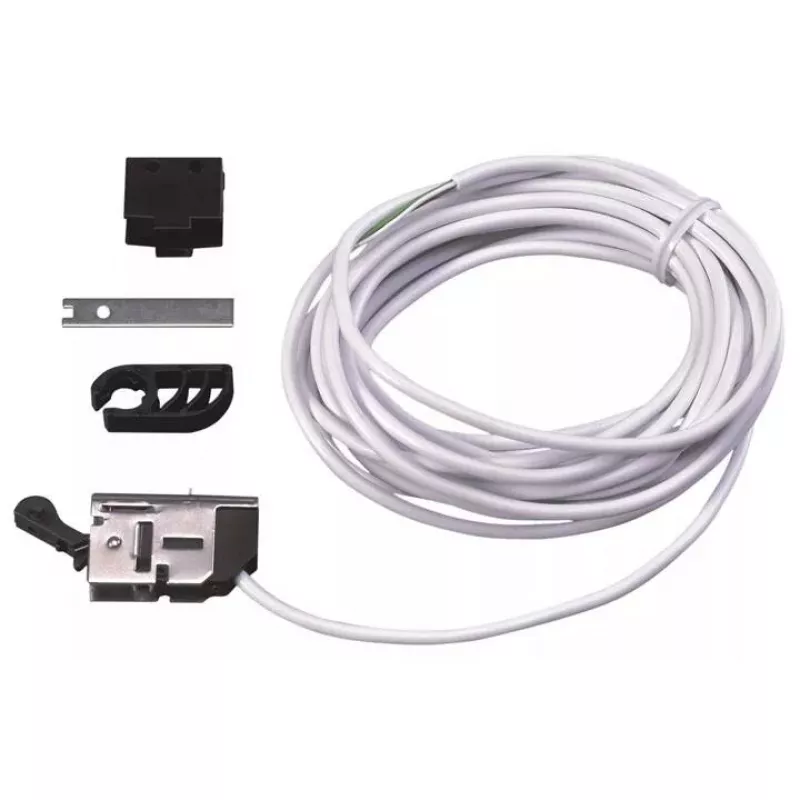

Durų / langų jutiklis ABB WRK/W laidinis, juoda / balta, CE sertifikuotas, pakuotė 20×80×80 mm

Laidinis durų / langų jutiklis ABB WRK/W skirtas durų ir langų atidarymo / uždarymo būsenos stebėjimui laidinėse signalizacijos, prieigos kontrolės ir pastatų automatikos sistemose. Jutiklis yra juodos arba baltos spalvos ir yra CE sertifikuotas. Jo kompaktiški pakuotės matmenys (20×80×80 mm) ir tiekimas po vieną vienetą leidžia jį integruoti į skląsčių plokštes ir spynų stebėjimo sprendimus. Įrenginys yra apsaugotas nuo vandens pagal IP68 standartą ir tiekiamas su 2,5 m LIYY 3 x 0,14 mm² jungiamuoju kabeliu patikimam laidiniam ryšiui užtikrinti.

Privalumai

ABB WRK/W užtikrina patikimą, nuolatinį laidinį stebėjimą be priklausomybės nuo baterijų ar belaidžio signalo kokybės. Jo IP68 klasė garantuoja ilgalaikį veikimą drėgnoje ar veikiamoje aplinkoje, o pridedamas 2,5 m LIYY kabelis supaprastina montavimą ir prijungimą prie valdymo pultų. Kompaktiška forma skirta montavimui į skląsčių plokštes ir diskretiškam tvirtinimui ant durų bei staktų, užtikrinant tikslų spynos būsenos aptikimą apsaugos ir automatikos sistemoms.

Tinka

• Integravimui su laidiniais signalizacijos pultais durų / langų būsenos stebėjimui
• Spynų stebėjimui prieigos kontrolės sistemose (montavimas į skląsčio plokštę)
• Pastatų automatikos sistemoms, kurioms reikalingi laidiniai kontaktų įėjimai
• Vidaus ir lauko vietoms, kur reikalinga IP68 apsauga

Pagrindinės specifikacijos

• Ryšys: laidinis kontaktinis jutiklis su 2,5 m jungiamuoju kabeliu (LIYY 3 x 0,14 mm²)
• Spalvų pasirinkimas: juoda arba balta
• Apsaugos klasė: IP68 (apsaugotas nuo vandens)
• Pritaikymas: skirtas skląsčio plokštės ir spynos stebėjimui ant durų
• Pakuotės matmenys: 20 × 80 × 80 mm (vienas vienetas)

Kaip naudoti

Sumontuokite jutiklį skląsčio plokštėje arba ant durų / staktos taip, kad kontaktas užsidarytų, kai durys yra reikiamoje padėtyje. Nutieskite 2,5 m LIYY 3 x 0,14 mm² kabelį iki valdymo pulto arba signalizacijos įėjimo ir atlikite reikiamus laidinius sujungimus pagal sistemos laidų schemą. Užtikrinkite, kad jutiklio orientacija ir tarpas atitiktų atitinkamą magnetą arba kontaktinį atitikmenį, kad būtų patikimai aptinkama atidarymo / uždarymo būsena. Po montavimo patikrinkite jutiklio veikimą nuo pulto, kad įsitikintumėte, jog būsena pranešama teisingai.

Rekomendacijos

Norint užtikrinti ilgalaikį veikimą, montuokite jutiklį ten, kur mechaninis poveikis ir tiesioginiai smūgiai yra minimalūs, ir apsaugokite kabelių trasas nuo aštrių briaunų ir drėgmės patekimo, nepaisant IP68 klasės. Naudokite tinkamus kabelių sandariklius ar vamzdžius tose vietose, kur kabelis patenka į korpusus. Patikrinkite suderinamumą su tikslinio valdymo pulto įėjimo tipu ir atlikite periodinius funkcinius patikrinimus kaip įprastinės priežiūros dalį.
