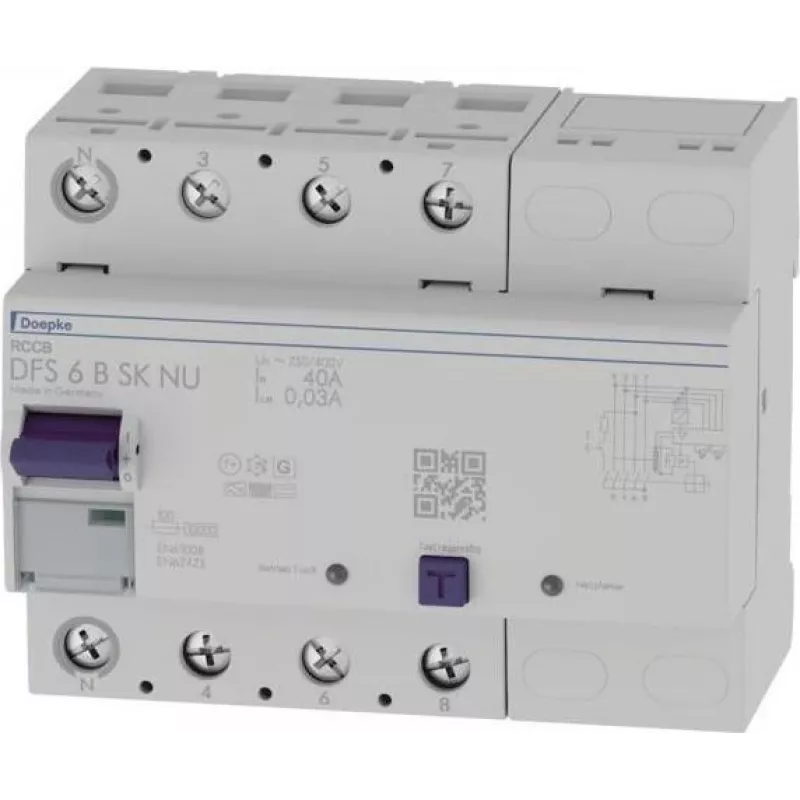

Doepke DFS6 040-4/0.03-B SK NU liekamosios srovės automatinis jungiklis 4 polių 40A 30mA B tipo 09134899

Doepke DFS6 040-4/0.03-B SK NU yra 4 polių liekamosios srovės automatinis jungiklis (RCCB), suprojektuotas visų srovių jautriam apsaugojimui trifaziuose tinkluose. Jo B tipo suveikimo charakteristika patikimai aptinka kintamąją, pulsuojančiąją nuolatinę ir tolydžiąją nuolatinę liekamąją srovę, todėl jis būtinas sistemose su dažnio keitikliais, elektromobilių įkrovimo stotelėmis ar medicinine įranga. Esant vardinei 40 A srovei ir 30 mA liekamosios veikimo srovei, jis užtikrina asmenų ir priešgaisrinę apsaugą, išlaikydamas aukštą sistemos prieinamumą.

Privalumai

B tipo jautrumas užtikrina visapusišką gedimų srovės aptikimą, įskaitant tolydžiąją nuolatinę srovę, kurios standartiniai RCCB negali apdoroti. Kompaktiška 4 modulių konstrukcija telpa standartinėse DIN juostose, taupydama vietą skirstomuosiuose skyduose. Gnybtai su varžtais priima laidininkus iki 50 mm², užtikrindami saugias jungtis didelės apkrovos grandinėms. Neutralusis laidininkas yra apatinėje dešinėje (NU), supaprastindamas laidų sujungimą įprastose instaliacijose. 3 kA impulsinės srovės atsparumas apsaugo nuo klaidingo suveikimo dėl žaibo ar perjungimo trumpalaikių viršįtampių.

Tinka

• Trifazėms grandinėms su dažnio keitikliais ar UPS sistemomis
• Elektromobilių įkrovimo infrastruktūrai, kuriai reikalinga nuolatinei srovei jautri apsauga
• Pramoninėms mašinoms su lygintuvais ar kintamo greičio pavaromis
• Medicinos patalpoms (2 grupė) pagal IEC 60364-7-710
• Fotovoltinėms instaliacijoms su be transformatorių keitikliais

Pagrindinės specifikacijos

• Vardinė liekamoji srovė: 30 mA (0,03 A)
• Vardinė srovė: 40 A
• Polių skaičius: 4
• Vardinė įtampa: 230/400 V AC, 50/60 Hz
• Trumpojo jungimo atsparumas: 10 kA su tinkamu išankstiniu saugikliu
• Montavimas: DIN juosta EN 60715, 4 modulių pločio
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įrengus)
• Darbinė temperatūra: nuo -25 °C iki +40 °C

Rekomendacijos

Norint užtikrinti optimalią apsaugą, šį RCCB reikia suporuoti su tinkamu miniatiūriniu automatiniu jungikliu (MCB) kaip atsargine viršsrovės apsauga. Patikrinkite, ar priešsrovės apsaugos įtaisas atitinka 10 kA sąlyginį trumpojo jungimo reitingą. Instaliacijose su didelėmis nuotėkio srovėmis apsvarstykite trumpai uždelstą versiją, kad išvengtumėte klaidingų suveikimų.
