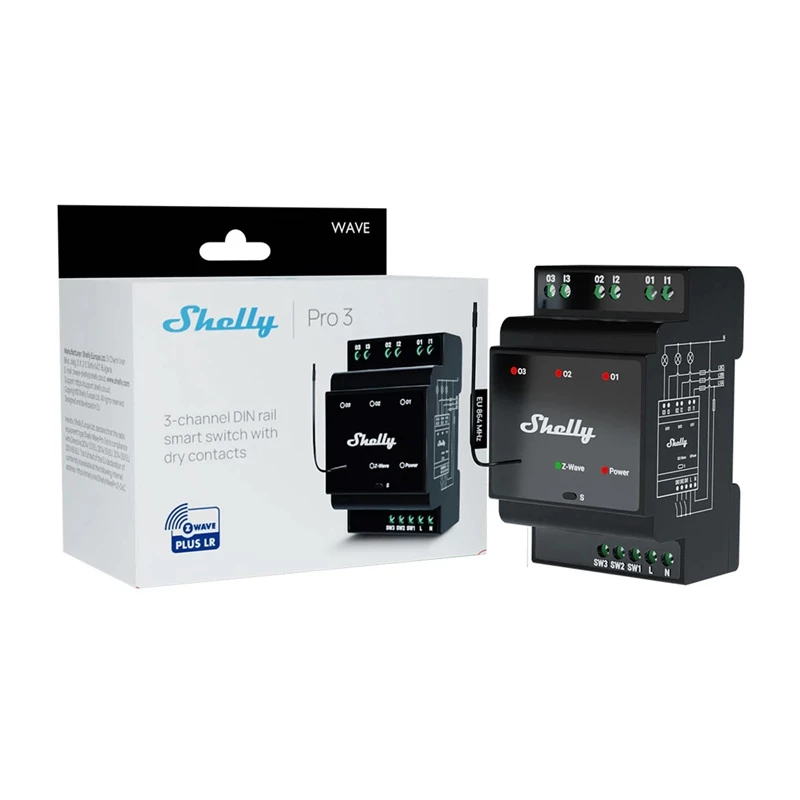

DIN bėgio išmanioji relė Shelly WavePro3 3 kanalų Z-Wave, 110–240 V, 25 A kanalui, AES-128, DIN montavimas

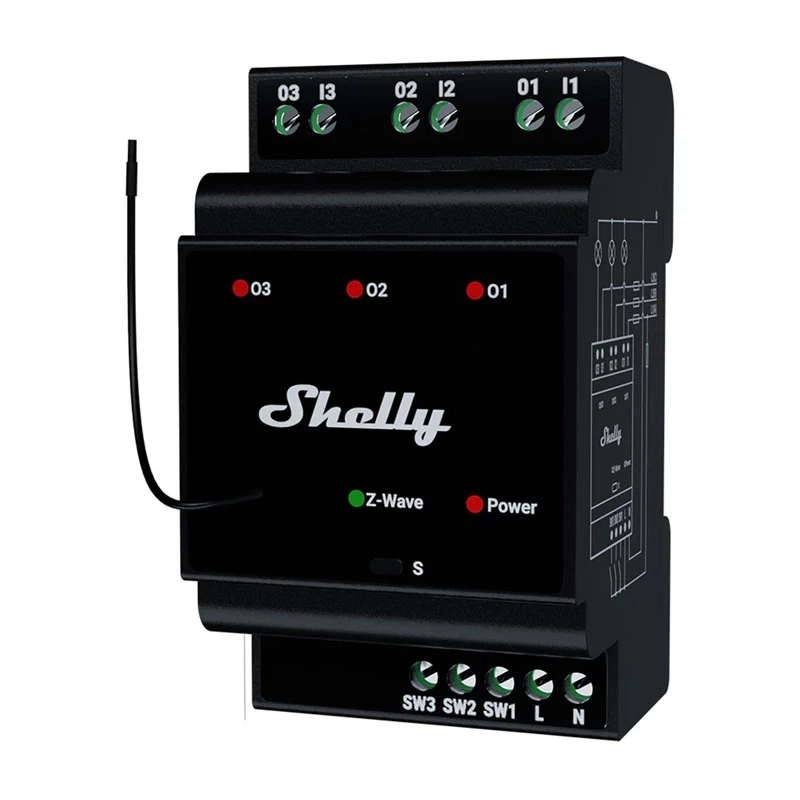

„Shelly Wave Pro 3“ yra ant DIN bėgio montuojama 3 kanalų relė su Z-Wave ir Z-Wave Long Range palaikymu, skirta profesionalioms ir komercinėms elektros instaliacijoms. Įrenginys turi tris potencialo neturinčius relių išėjimus, skirtus nepriklausomam grandinių valdymui iki bendros 48 A srovės, ir integruojasi į Z-Wave tinklus, kad būtų galima nuotoliniu būdu valdyti, planuoti, kurti scenarijus ir automatizuoti per suderinamą Z-Wave tinklų sietuvą. Kompaktiškas korpusas ir DIN bėgio forma tinka skirstomiesiems skydams gyvenamosiose, viešbučių, biurų ir pramoninėse aplinkose.

Privalumai

Įrenginys siūlo tris nepriklausomus relių kanalus (16 A kanalui, 48 A bendrai), ilgą ryšio atstumą naudojant Z-Wave Long Range (iki 1000 m tiesioginio matomumo lauke, iki 80 m patalpoje) ir tinklinio tinklo galimybes atstumui pratęsti. Jis pasižymi mažomis tuščiosios eigos energijos sąnaudomis (< 0,3 W), apsauga nuo perkaitimo, kuri išjungia relę viršijus 80°C ir siunčia pranešimą į tinklų sietuvą, potencialo neturinčiais kontaktais įvairių tipų apkrovoms ir OTA programinės įrangos atnaujinimais. Įrenginys palaiko S2, S2 Authenticated ir S0 saugumo standartus Z-Wave integracijai.

Tinka

• Centralizuotam apšvietimo grandinių valdymui namuose ir komerciniuose pastatuose
• Šildymo ar kitų varžinių apkrovų valdymui skirstomuosiuose skyduose
• Indukcinių ar talpinių apkrovų (su tinkama RC / snubber grandine) integravimui viešbučių ir biurų instaliacijose
• Dideliuose objektuose, kur reikalingas tolimojo Z-Wave ryšys

Pagrindinės specifikacijos

• Gamintojas: Shelly; Modelis: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Maitinimas: 110–240 V AC, 50/60 Hz
• Energijos sąnaudos: < 0,3 W
• Perjungimas: maks. AC 240 V, maks. DC 30 V
• Maksimali perjungimo srovė: 16 A kanalui, 48 A bendrai
• Kanalai: 3 potencialo neturintys relių išėjimai
• Z-Wave: Tinklinio tinklo režimas (868,4 MHz, iki ~40 m patalpoje, veikia kaip kartotuvas); Long Range režimas (864,0 MHz, iki 80 m patalpoje / iki 1000 m lauke, LR kartotuvas nepalaikomas)
• Procesorius: Z-Wave S800; RF siųstuvo galia < 25 mW
• Matmenys: 96 × 53 × 59 ±0,5 mm; Svoris: 150 g; Montavimas: DIN bėgis
• Gnybtai: maks. sukimo momentas 0,4 Nm; laido skerspjūvis 0,5–2,5 mm²; laido nuėmimo ilgis 6–7 mm
• Darbinė temperatūra: -20°C iki 40°C; Drėgmė: 30–70% RH; Maks. montavimo aukštis: 2000 m

Kaip naudoti

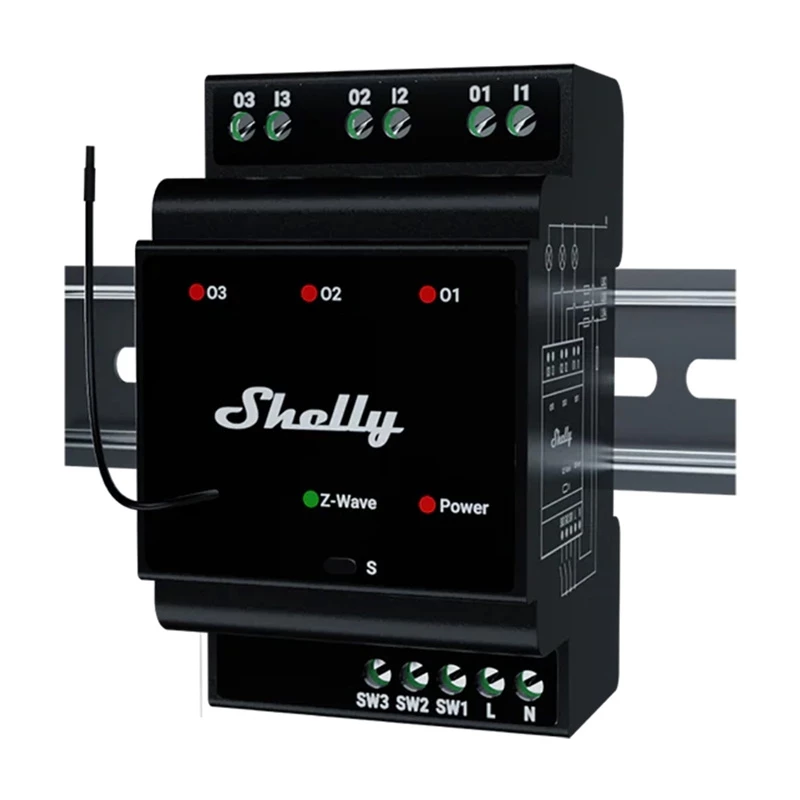

Sumontuokite „Shelly Wave Pro 3“ ant standartinio DIN bėgio skirstomajame skyde pagal vietinius elektros kodeksus. Prijunkite maitinimo ir grandinių laidus prie potencialo neturinčių gnybtų, laikydamiesi gnybtų sukimo momento ir laidų nuėmimo rekomendacijų. Įtraukite įrenginį į suderinamą Z-Wave tinklų sietuvą naudodami „SmartStart“ arba Z-Wave įtraukimo procesą (nuskaitykite QR kodą arba vykdykite tinklų sietuvo instrukcijas). Konfigūruokite kanalus, tvarkaraščius ir scenarijus tinklų sietuve, kad įgalintumėte nuotolinį valdymą ir automatizavimą. Užtikrinkite, kad indukcinėms ar talpinėms apkrovoms būtų sumontuotos reikiamos RC (snubber) grandinės, kai nurodyta.

Rekomendacijos

Naudokite „Shelly Wave Pro 3“ centralizuotam apšvietimo ir vidutinės galios įrangos perjungimui ir neviršykite kanalo ar bendrų srovės nominalų. Indukcinėms ar talpinėms apkrovoms patikrinkite, ar yra RC / snubber apsauga. Laikykite instaliaciją nurodytose aplinkos temperatūros ir drėgmės ribose ir vykdykite OTA atnaujinimus per tinklų sietuvą, kad išlaikytumėte saugumą ir funkcionalumą.
