DIGITUS Fttx montavimo rinkinys, iš anksto sumontuotas 4 skaidulų LC/APC jungtys 70 m 9 µm

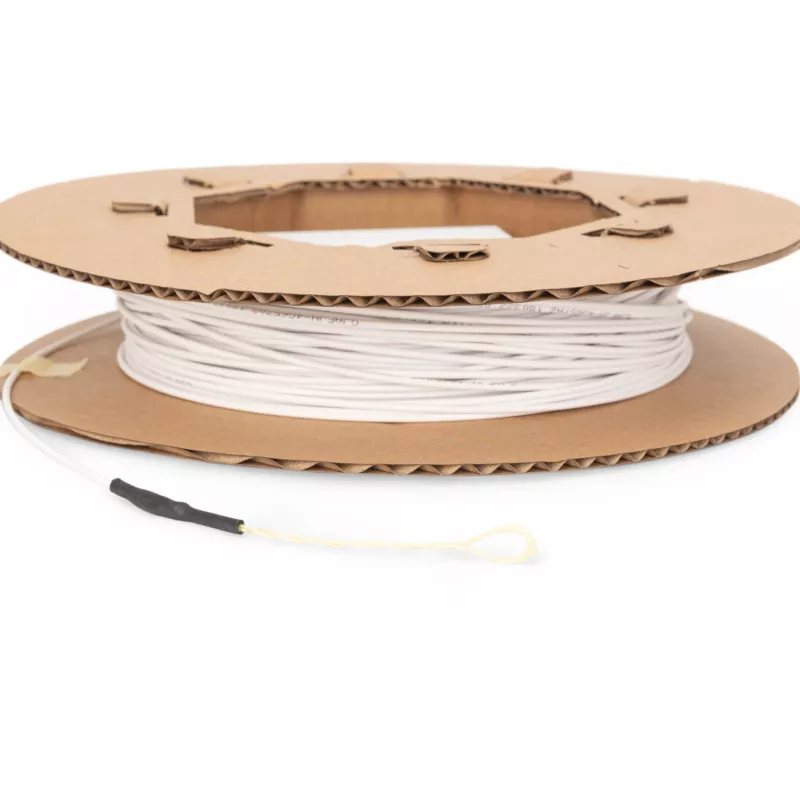

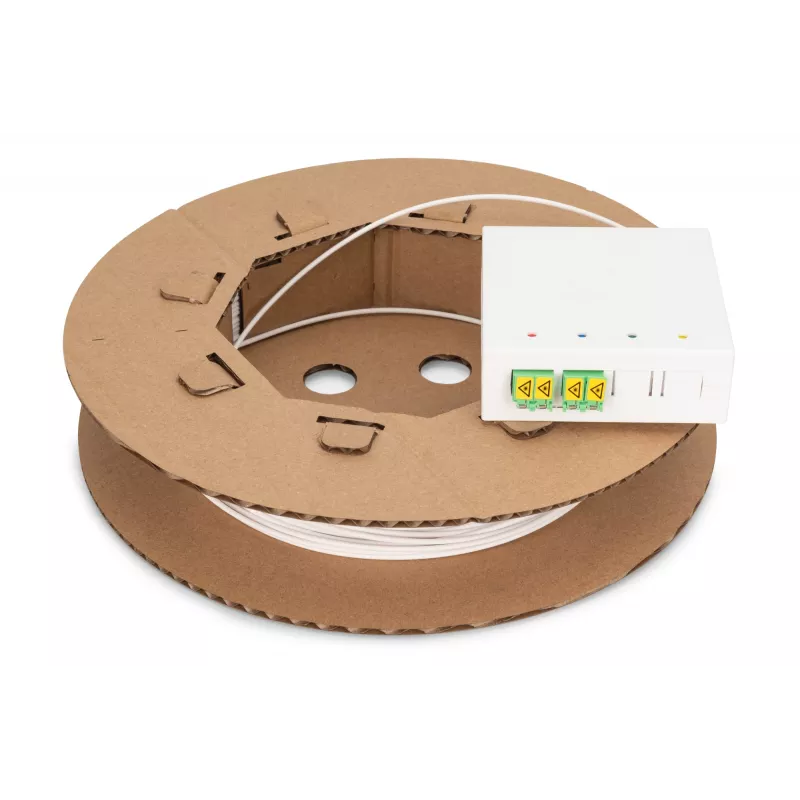

„DIGITUS“ Fttx montavimo rinkinys yra kompaktiškas FTTH sprendimas, tiekiamas su iš anksto sumontuotu 70 m montavimo kabeliu, kuriame yra keturios 9 µm optinės skaidulos ir vienoje pusėje esančios LC/APC jungtys. Sukurtas greitam didelės spartos šviesolaidinio ryšio iki namų (FTTH) diegimui 4 tinklo lygyje, rinkinį sudaro ant sienos ir DIN bėgelio montuojama jungiamoji dėžutė su integruota sujungimo kasete ir dviem LC-APC dvipusėmis jungtimis, kad būtų supaprastintas prijungimas prie namų tinklų sietuvų ar skirstomųjų skydų.

Privalumai

Šis paruoštas montuoti rinkinys sutrumpina montavimo laiką gyvenamosiose patalpose, nes pateikiamos iš anksto užbaigtos LC/APC jungtys ir atviras kabelio galas, kad būtų lengva nutiesti iki pastato perdavimo taško. Jungiamoji dėžutė palaiko paviršinį montavimą, turi integruotas lazerinės apsaugos sklendes ant LC/APC jungčių ir tvirtą traukimo ąsą saugiam kabelio montavimui vamzdynų sistemose. Įtraukti visi reikalingi komponentai vidiniam FTTH atšakos užbaigimui, užtikrinant paprastą sujungimą ir išplėtimą.

Tinka

• Vidiniam FTTH/Fttx montavimui butuose ir individualiuose namuose
• Prijungimui nuo pastato perdavimo taško prie namų tinklų sietuvo ar ONT
• Profesionaliam ar greitam gyvenamųjų patalpų šviesolaidinio ryšio diegimui
• Situacijoms, kurioms reikia kompaktiškos paviršinės ar DIN bėgelio montuojamos šviesolaidinių jungčių dėžutės

Kai gali netikti

Šis rinkinys skirtas vidinėms ir trumpoms lauko atšakoms montuoti ir nėra suprojektuotas kaip ilgo atstumo magistralinis kabelis. Jame yra iš anksto sumontuotas atšakos kabelis su LC/APC jungtimis tik viename gale; jei reikia kitų tipų jungčių, reikės papildomų adapterių arba lauke užbaigiamų jungčių. 2,0 mm kabelis ir baltas LSOH apvalkalas yra optimizuoti tipiniams gyvenamųjų patalpų maršrutams, tačiau gali neatitikti specifinių mechaninės apsaugos reikalavimų atviroms išorinėms trasoms be papildomo vamzdyno ar apsaugos.

Pagrindinės specifikacijos

• Atšakos kabelio ilgis: 70 m
• Skaidulų skaičius ir tipas: 4 × 9/125 µm G.657.A2 lenkimui optimizuotos skaidulos
• Kabelio skersmuo: 2,0 mm
• Buferis: 900 µm nuimamas buferis
• Stiprumo elementai: aramido verpalai įtempimų sumažinimui
• Išorinis apvalkalas: LSOH, spalva balta
• Kabelio struktūros klasė: I-V(ZN)H
• Reakcija į ugnį (CPR): Dca
• Jungties tipas: LC/APC (iš anksto sumontuota viename gale), APC poliravimas
• Skydo prievadų skaičius: 4 (2 įrengti prievadai su 2× LC-APC dvipusėmis jungtimis)
• Jungiamosios dėžutės matmenys (A×P×G): 80 × 80 × 28 mm
• Jungiamosios dėžutės medžiaga: ABS
• Darbo temperatūra (kabelis): -15 °C iki +70 °C
• Montavimo temperatūros diapazonas: -10 °C iki +60 °C
• Laikymo/darbo temperatūra (dėžutė): -40 °C iki +65 °C
• Svoris (rinkinys): apie 60 g
• Palaiko pilną dvipusį ryšį

Kaip naudoti

Sumontuokite FTTH jungiamąją dėžutę pasirinktoje vidaus vietoje ant sienos arba DIN bėgelio. Nutieskite iš anksto sumontuotą atšakos kabelį per vamzdyną arba nukreipimo kelią iki pastato perdavimo taško ir, jei reikia, naudokite traukimo ąsą, kad padėtumėte montuoti. Užbaigtos LC/APC jungtys yra paruoštos prijungti prie ONT, maršruto parinktuvo ar adapterio; atviras kabelio galas gali būti paruoštas ir sujungtas integruotoje sujungimo kasetėje, kad būtų prijungtas prie pastato pusės skaidulos. Įsitikinkite, kad lazerinės apsaugos sklendės lieka uždarytos, kol jungtys nesujungiamos, ir montavimo metu laikykitės standartinių skaidulų tvarkymo ir valymo procedūrų.

Ką apsvarstyti prieš perkant

• Patvirtinkite LC/APC jungčių suderinamumą su jūsų ONT ar skirstomuoju skydu
• Įsitikinkite, kad 70 m kabelio ilgis ir 2,0 mm skersmuo tinka numatytam maršrutui
• Suplanuokite papildomą apsauginį vamzdyną, jei atšaka bus veikiama lauke
• Užtikrinkite, kad montuotojai turėtų sujungimo įrankius, jei reikia integracijos su pastato skaidulomis

Rekomendacijos

Naudokite tinkamus skaidulų valymo įrankius ir laikykite LC/APC lazerinės apsaugos sklendes uždarytas iki galutinio sujungimo. Traukdami kabelį, neviršykite G.657.A2 skaidulų lenkimo spindulio ribų ir pritvirtinkite jungiamąją dėžutę rekomenduojamomis tvirtinimo detalėmis, kad montavimas būtų stabilus ir ilgalaikis.
