DIGITUS Ftth Namų paskirstymo įrenginys. 3x LC/APC Duplex OS2. IP54. Paruoštas sujungimams

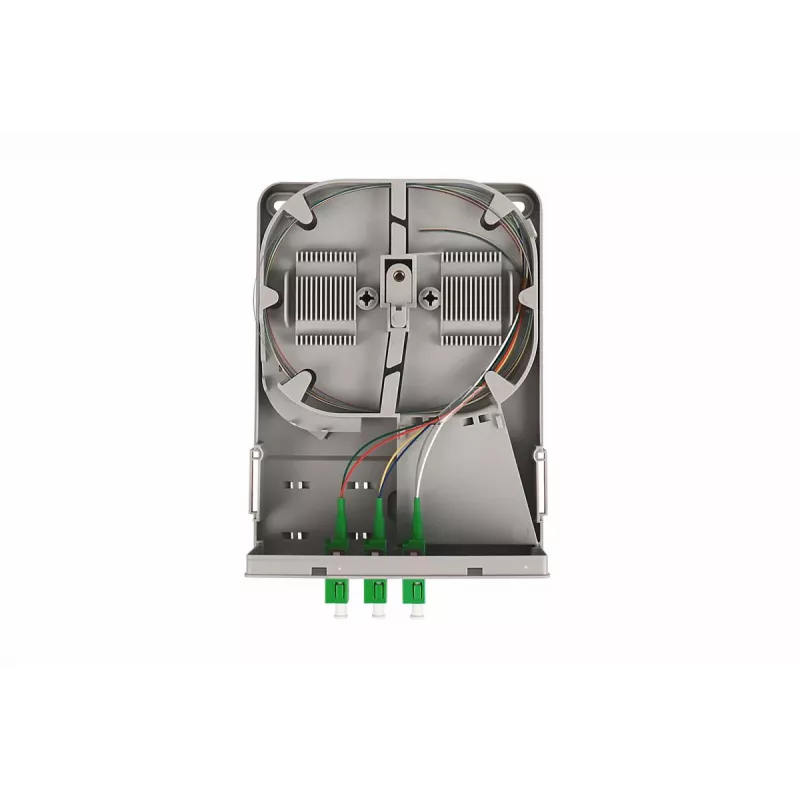

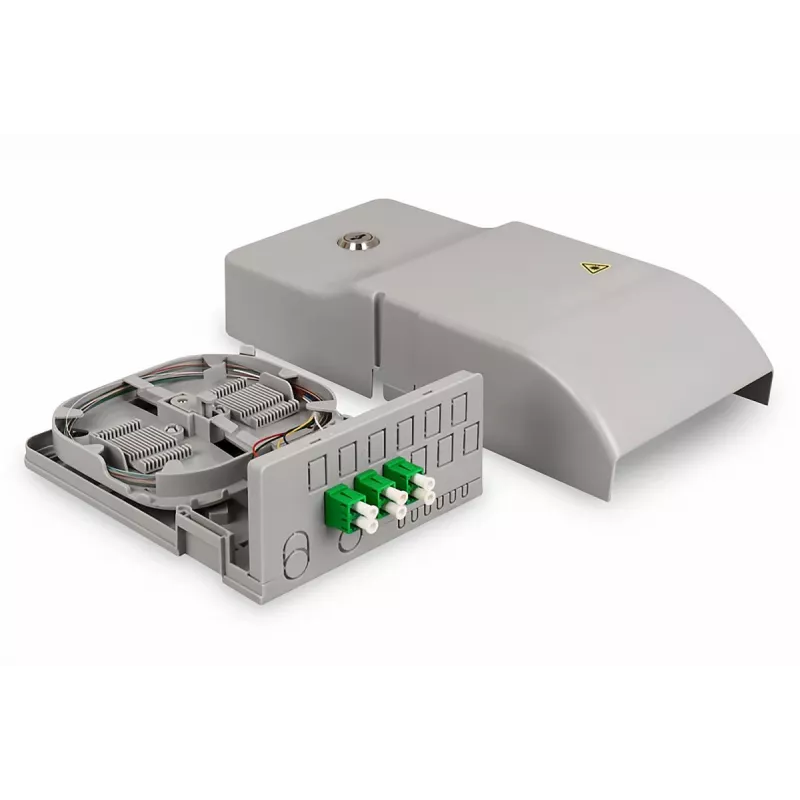

„Digitus“ FTTH namų paskirstymo įrenginys – tai kompaktiška plastikinė sieninė dėžutė, skirta gyvenamųjų patalpų optinio pluošto instaliacijoms. Jis palaiko tris LC/APC dvipusius sujungimus ir talpina iki 24 skaidulų sujungimo kasetėje. Įrenginį sudaro trijų dalių korpusas su nuimama pagrindo plokšte ir užrakinamu ilgu dangčiu, apsaugančiu vidinius komponentus, tuo pačiu siūlant keletą kabelių įvedimo variantų ir pritaikomus sujungimų laikiklius.

Privalumai

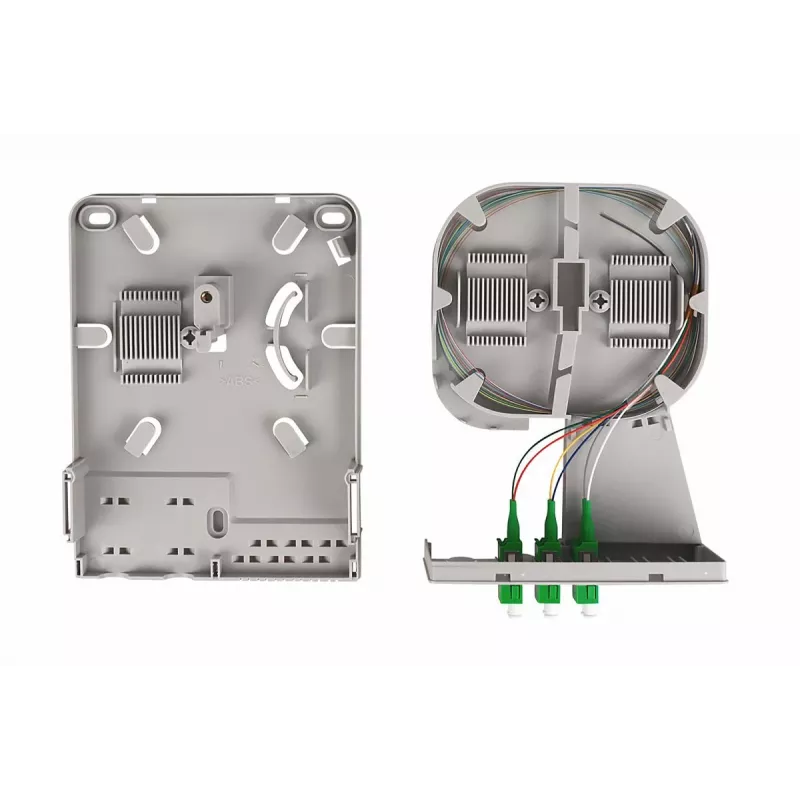

Paskirstymo įrenginys sujungia mažą užimamą plotą su lanksčiomis montavimo galimybėmis: daugiafunkcė pagrindo plokštė su PLC skaidikliu ir kabelių kreiptuvais, sujungimo kasetė iki 12 jungčių (24 skaidulų) ir keičiamais sujungimo ar termiškai susitraukiančių vamzdelių laikikliais. Jame yra specialios išpjovos 7 mm arba 12 mm mikrovamzdeliams, pasirenkama presuojamo arba praeinamojo sujungimo erdvė ir įmontuotas cilindrinis užraktas dangui, neleidžiantis neteisėtos prieigos.

Tinka

• Gyvenamųjų patalpų FTTH užbaigoms
• Mažų butų ar namų optinio pluošto paskirstymui
• Vidiniam prie sienos montuojamam optinio pluošto sujungimui ir pataisymui

Pagrindinės specifikacijos

• Modelis: DN-949103
• Prekės ženklas: DIGITUS

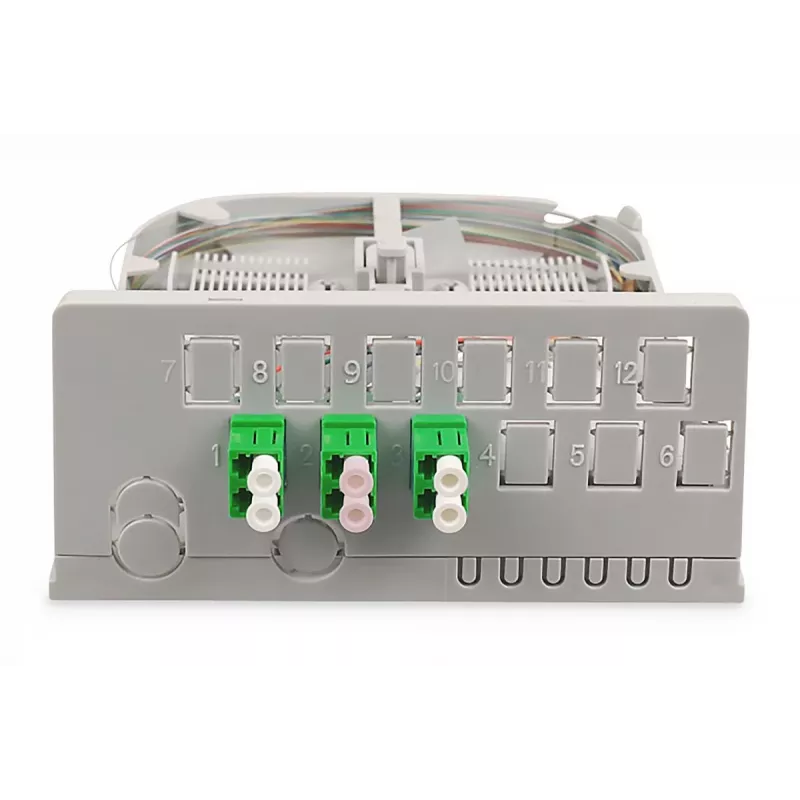

• Prievadai: 3 × LC/APC dvipusiai
• Sujungimo talpa: iki 24 skaidulų (sujungimo kasetė su dviem 12 skaidulų laikikliais)
• Korpusas: 3 dalių plastikinė sieninė dėžutė su nuimama pagrindo plokšte ir ilgu dangčiu
• Kabelių įvadas: keletas variantų, įskaitant 7 mm ir 12 mm mikrovamzdelių išpjovas
• Matmenys: 122 mm (P) × 59 mm (G) × 256 mm (A)
• Užraktas: įmontuotas cilindrinis užraktas
• MPN / EAN: DN-949103 / 4016032487630

Kaip naudoti

Sumontuokite pagrindo plokštę norimoje vidinėje korpuso padėtyje, kad būtų užtikrintas netrukdomas priėjimas kabelių tiesimui ir sujungimui. Praveskite įeinantį optinį pluoštą per išmanųjį kabelių kreiptuvą ir saugiai pritvirtinkite. Jei reikia, per atitinkamas 7 mm arba 12 mm išpjovas įstatykite mikrovamzdelius. Įdėkite arba pakeiskite PLC skaidiklius ir sujungimo ar termiškai susitraukiančių vamzdelių laikiklius į tam skirtas vietas. Įstatykite sujungimo kasetę, talpinančią iki 12 jungčių, ir sumontuokite reikalingus LC, SC arba E-2000® jungtis. Uždarykite korpusą ir užrakinkite ilgąjį dangtį cilindriniu užraktu, kad apsaugotumėte abonento pusę.

Rekomendacijos

Norint užtikrinti patikimą veikimą, optinio pluošto sujungimo ir jungčių montavimo darbus atlikite švarioje aplinkoje ir naudokite suderinamus sujungimų laikiklius bei jungtis. Užtikrinkite tinkamą lenkimo spindulio valdymą tiesiant skaidulas ir užfiksuokite dangtį cilindriniu užraktu, kad būtų išvengta pažeidimų.
