Digitus CAT 6A kompaktiškas Keystone modulis ekranuotas, montavimas be įrankių, 4 vnt.

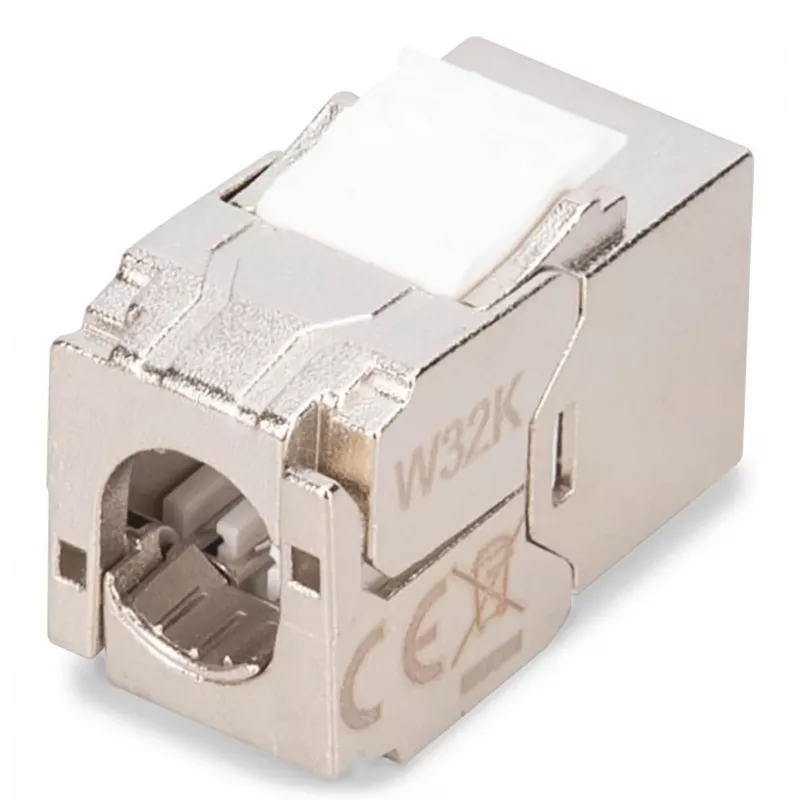

„Digitus“ CAT 6A kompaktiškas Keystone modulis (DN-93615-S-4) yra ekranuota, be įrankių montuojama jungtis, skirta profesionaliems tinklų įrengimams. Supakuotas po keturis, modulis palaiko Cat6A 10GBase-T iki 500 MHz ir užtikrina 360° ekrano kontaktavimą, kad pagerėtų signalo vientisumas. Jo kompaktiškas cinko liejinio korpusas su nikelio danga telpa į 19" 1U skydus ir su dizainu suderinamas jungiamąsias dėžutes, kartu suteikdamas RJ45 (8P8C) lizdą ir LSA izoliacijos poslinkio jungtis greitam lauko surinkimui.

Privalumai

Modulis leidžia greitai, be įrankių montuoti naudojant spalvomis koduotas LSA juosteles (EIA/TIA 568 A ir B) ir turi dulkių apsauginį dangtelį RJ45 lizdui. Jis palaiko PoE standartus IEEE 802.3af/at/bt (įskaitant 4PPoE nuolatinėje linijoje), siūlo patikimą 360° ekrano kontaktavimą ir turi pakartotinai uždaromą išmanųjį kabelių tvarkiklį bei įtempimo sumažinimą patikimam kabelio fiksavimui. Kontaktai yra paauksuoti ant nikelio, kad būtų užtikrintos stabilios elektros jungtys ir ilgaamžiškumas profesionaliose aplinkose.

Tinka

• Spartiesiems eterneto įrengimams (10GBase-T) serverių spintose ir paskirstymo skyduose
• Lauko surinkimui ir vietiniam laidų sujungimui be specialių įrankių
• Modulinėms jungiamosioms dėžutėms ir su dizainu suderinamiems dangteliams
• PoE ir PoE+ diegimams, įskaitant 4PPoE nuolatinės linijos programas

Pagrindinės specifikacijos

• Kategorija: Cat6A, 10GBase-T, 500 MHz
• Standartai: ISO/IEC 11801 (3-iasis leidimas), EN 50173-1
• PoE palaikymas: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE nuolatinėje linijoje)
• Jungtis: RJ45 lizdas (8P8C)

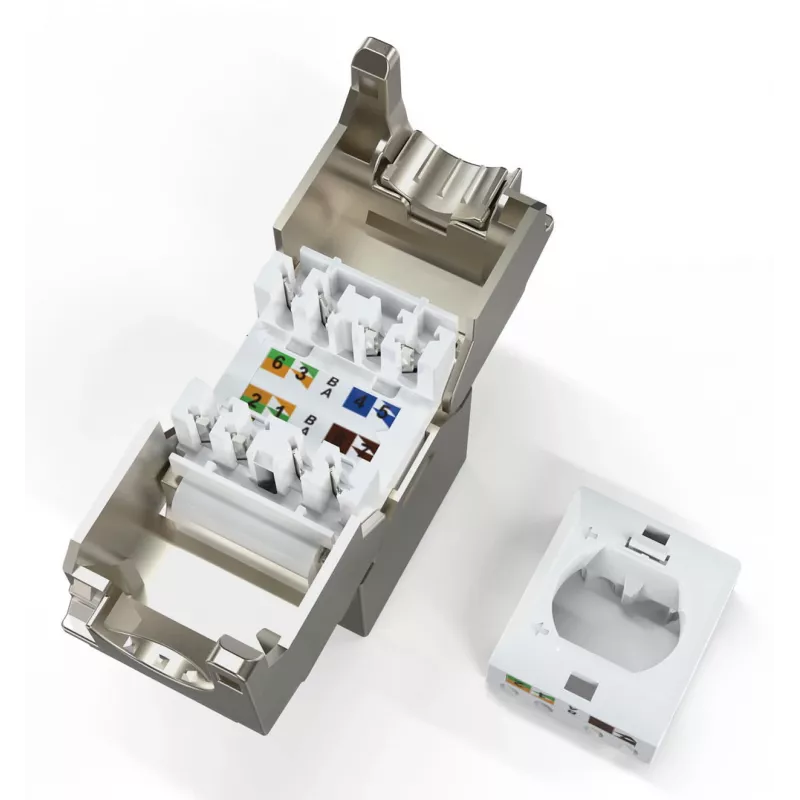

• Kabelio užbaigimas: LSA izoliacijos poslinkio jungtys, spalvomis koduotos EIA/TIA 568 A ir B
• Ekranavimas: 360° ekrano kontaktavimas
• Korpuso medžiaga: Cinko liejinys, padengtas nikeliu
• Kontaktų medžiaga: Fosforinis bronzas, nikelis + 0,5 μm aukso danga
• Įkišimo jėga: Maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg (lizdas su kištuku)
• Darbinė temperatūra: -20 °C iki +70 °C
• Sujungimo ciklai: ≥ 750
• Varinis laidininkas: AWG 26/7 – 22/1, vytas ir vientisas (išbandyta su AWG 22/1)
• Dielektrinis atsparumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)

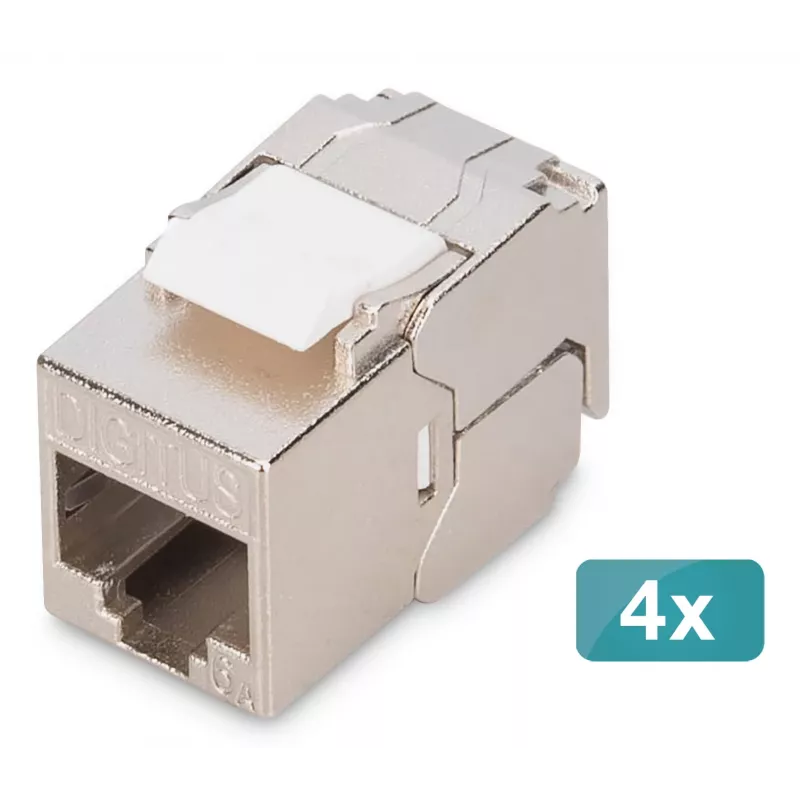

• Kiekis pakuotėje: 4 vnt.

Kaip naudoti

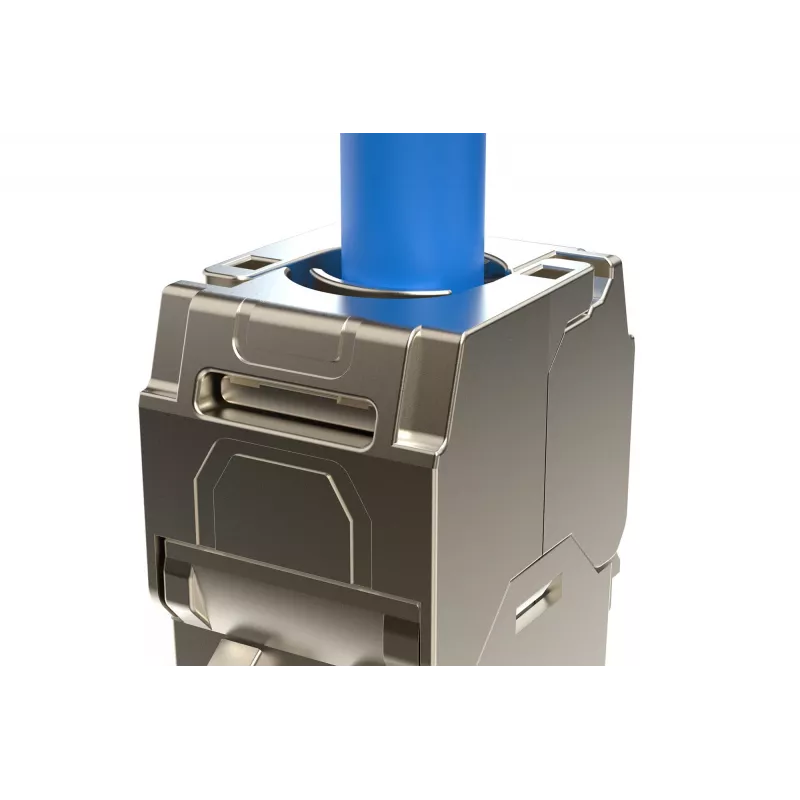

Nuimkite kabelio apvalkalą iki rekomenduojamo ilgio, sulygiuokite atskirus laidininkus pagal spalvomis koduotą EIA/TIA 568 A arba B schemą ir įspauskite juos į LSA izoliacijos poslinkio jungtis. Pritvirtinkite kabelį su integruotu įtempimo sumažinimu ir pakartotinai uždaromu kabelių tvarkikliu, tada įstatykite modulį į paskirstymo skydą arba jungiamąją dėžutę, kol užsifiksuos. Montuojant į stovą, nuosekliai įdėkite į 19" 1U skydus pagal poreikį. Naudokite dulkių apsauginį dangtelį, kai RJ45 prievadas nenaudojamas.

Rekomendacijos

Naudokite montavimo kabelį, atitinkantį AWG 22/1, kad pasiektumėte optimalų veikimą, ir patikrinkite PoE galios reikalavimus pagal IEEE 802.3af/at/bt specifikacijas. Užtikrinkite tinkamą ekrano įžeminimą paskirstymo skyde arba jungiamojoje dėžutėje, kad išlaikytumėte EMC našumą.
