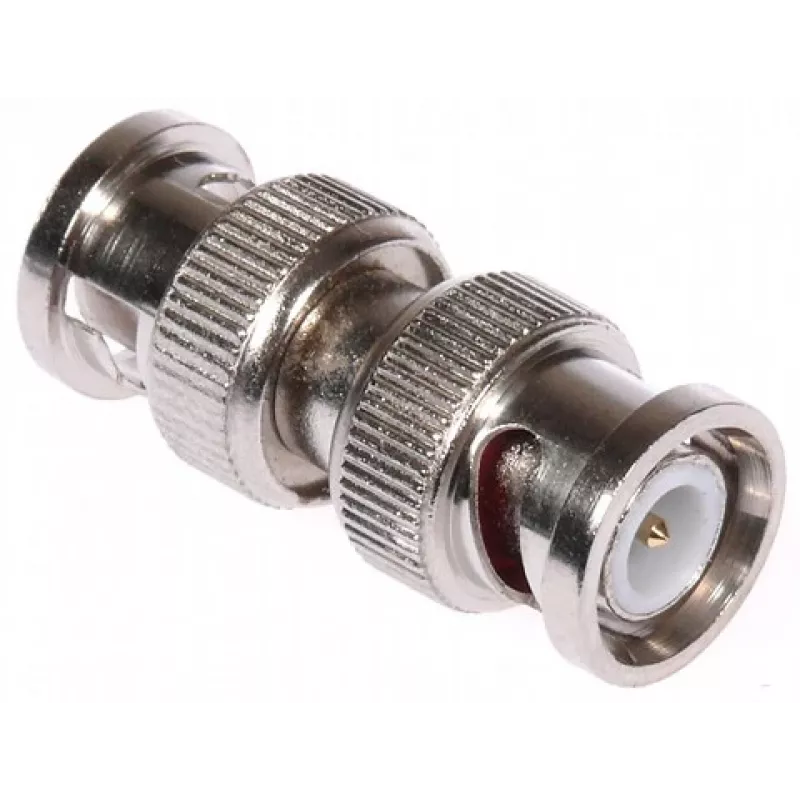

DELTA BNC vyriškas į BNC vyrišką tiesioginį movos adapterį, 75 omų, nikeliuotas žalvaris, PTFE izoliatorius

Instaliacijoms, kuriose du BNC kabeliai turi būti sujungti be signalo nuostolių ar masyvių movų, šis DELTA BNC-W/BNC-W movos adapteris užtikrina tiesioginį, nuoseklų ryšį, išlaikantį varžą ir palaikantį tvarkingą vaizdo ar RF grandinę. Kitaip nei įprasti adapteriai su plastikiniais korpusais ir laisvais centriniais kontaktais, šis modelis naudoja apdirbtą žalvarinį korpusą su nikeliavimu ir PTFE izoliatorių, kad išlaikytų stabilią 75 omų varžą nuo DC iki 4 GHz.

Svarbiausi privalumai

• BNC vyriškas į BNC vyrišką tiesioginį movos adapterį, skirtą sujungti du BNC moteriškus kabelius ar įrenginius
• Tikra 75 omų varža, ideali CCTV, transliacijos vaizdo ir RF testavimo įrangai
• Nikeliuotas žalvarinis korpusas ir kontaktai atsparūs korozijai ir nusidėvėjimui per 500 sujungimo ciklų
• PTFE izoliatorius užtikrina mažus nuostolius ir pastovų veikimą iki 4 GHz
• Kompaktiškas, nereikalaujantis įrankių montavimas – tiesiog užsukite BNC jungtis ant abiejų galų

Kasdienis naudojimas

Šis movos adapteris yra trūkstama grandis, kai kabelio ilgio nepakanka arba reikia prailginti skydelio jungtį. Kadangi abu galai yra BNC vyriški, jis tiesiogiai veikia su standartinėmis BNC moteriškomis jungtimis, esančiomis kamerose, monitoriuose ir matavimo prietaisuose. Tiesioginė konstrukcija prideda minimalius įterpimo nuostolius, o nikeliuoti paviršiai užtikrina patikimą sukibimą be užsikirtimo. CCTV sistemose jis leidžia sujungti iš anksto užbaigtus kabelius be naujo užspaudimo, taupant laiką vietoje. RF laboratorijose jis suteikia patikimą būdą prailginti matavimo kabelius, išlaikant VSWR žemiau 1,2:1 esant 3 GHz.

Pilnos specifikacijos

• Jungtis A: BNC vyriškas
• Jungtis B: BNC vyriškas
• Adapterio tipas: tiesioginė mova
• Varža: 75 omų
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, nikeliuotas
• Izoliatorius: PTFE
• Dažnių diapazonas: DC – 4 GHz
• Įtampos įvertinimas: 500 V pikas
• VSWR: ≤ 1,2:1 @ 3 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Patvarumas: 500 sujungimo ciklų
• Dielektrinė atsparumo įtampa: 1500 V RMS
• Izoliacijos varža: ≥ 5000 MΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Atitinka RoHS

Baigiamoji pastaba

Kai reikia švaraus, mažų nuostolių BNC prailginimo, DELTA BNC-W/BNC-W movos adapteris suteikia profesionalų sprendimą, išlaikantį signalo vientisumą ir mechaninį patikimumą sudėtingomis sąlygomis.
